EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Инструкция по монтажу
14
R3T..................Термистор (всасывание)
R4T..................Термистор (теплообменник)
R5T..................Термистор (середина теплообменника)
R6T..................Термистор жидкости
R7T..................Термистор (ребра)
S1NPH.............Датчик давления
S1PH ...............Реле высокого давления
V1R,V2R..........Блок питания
V3R..................Диодный модуль
X1M .................Клеммная колодка
X6A,X77A........Дополнительные разъемы
Y1E..................Электронный расширительный клапан
Y1S..................Электромагнитный клапан (четырехходовый)
Y3S..................Электромагнитный клапан
Z1C~Z9C.........Фильтр для подавления помех (ферритовый
сердечник)
Z1F~Z4F.......... Фильтр для подавления помех
Дверь 2: электрические детали отсека гидравлики
A11P ................Основная плата
A12P................Плата интерфейса пользователя
A4P..................Плата комплекта дистанционной сигнализации
(EKRP1HB)
E6H..................Нагреватель расширительного бака
E7H..................Нагреватель трубопровода циркуляции воды
E8H..................Ленточный нагреватель (приобретается по месту
установки, макс. 200 Вт)
FU1..................Плавкий предохранитель 3,15 A T 250 В для
платы
FU2..................Плавкий предохранитель 5 A T 250 В
FuR,FuS...........Плавкий предохранитель 5 А 250 В для платы
комплекта дистанционной сигнализации
K4M .................Реле насоса
K9M .................Реле нагревателей
M1P .................Насос
PHC1...............Входной контур оптосоединителя
Q1DI ................Предохранитель утечки на землю
R11T ................Термистор на выходе воды из теплообменника
R13T................Термистор на стороне жидкого хладагента
R14T................Термистор на входе воды
S1L ..................Реле протока
S12M ...............Главный выключатель
S2S..................Сигнал мощности энергосберегающего источника
электропитания
S3S..................Сигнал дистанционного переключения на
обогрев
S4S..................Сигнал дистанционного переключения на
охлаждение
S5S..................Сигнал дистанционного включения/выключения
SS1,SS2..........DIP-переключатель
TR1..................Трансформатор 24 В для платы
V1S,V2S..........Искрогаситель 1, 2
X2M .................Клеммные колодки
X1Y,X2Y........... Разъем
Правила монтажа электропроводки
Большую часть электропроводки, прокладываемой на
месте, следует подключать к клеммной колодке или
главному выключателю внутри распределительной
коробки. Чтобы получить доступ к клеммной колодке или
главному выключателю, снимите сервисную панель
распределительной коробки (дверь 2).
Снизу на распределительной коробке имеются крепления
стяжек кабелей. Закрепляйте все кабели с помощью
стяжек.
Зафиксируйте проводку в описанном далее порядке.
Уложите электропроводку так, чтобы во время электро-
монтажных работ передняя крышка не поднималась, и
надежно закрепите переднюю крышку (см. рисунок 2).
Выполните электромонтажные работы в соответствии
с электрической схемой (электрические схемы находятся
на обратной стороне дверей 1 и 2).
Укладывайте кабели так, чтобы крышку можно было
плотно закрыть.

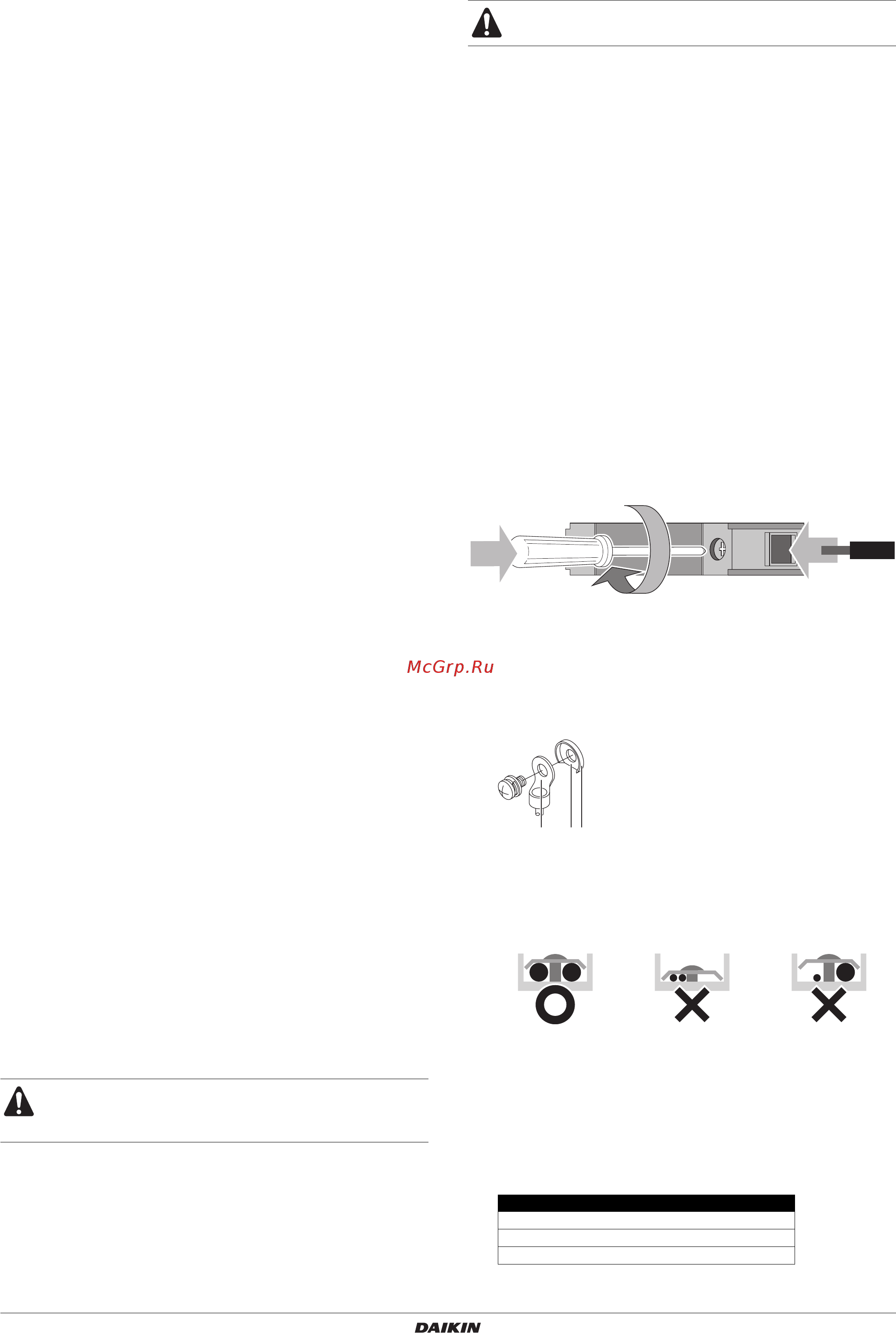

Меры предосторожности при монтаже проводки
электропитания
Подключение электропроводки к главному выключателю
следует выполнять, как показано ниже.
Остальные подключения следует выполнять с помощью
круглых обжимных клемм для подключения к клеммной
колодке силового электропитания. Если по каким-либо
неустранимым причинам использование таких клемм не
представляется возможным, соблюдайте следующие меры
предосторожности (например, при подсоединении провода
заземления).
- Не подключайте к одной клемме кабели разных сечений
(ненадежный контакт может привести сильному нагреву
места подключения или даже пожару).
- При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Для затяжки винтов клемм выбирайте правильную
отвертку.
Слишком маленькая отвертка может повредить головку
винта и не обеспечит нужной затяжки.
Чрезмерная затяжка винтов клемм может повредить
винты.
Моменты затяжки винтов клемм смотрите в приведенной
ниже таблице.
Окончательно закрепляя кабели внутри агрегата,
проследите за тем, чтобы кабели не касались насоса
и трубопроводов хладагента.
Не запускайте агрегат посредством короткого
замыкания предохранительных устройств S1L и S12M.
Момент затяжки (Н•м)
M4 (X1M) 1,2 — 1,8
M5 (X1M) 2,0 — 3,0
M5 (ЗЕМЛЯ) 3,0 — 4,0
1
2
3
123
1 Круговая обжимная клемма
2 Секция выреза
3 Чашеобразная шайба
