EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Инструкция по монтажу
6

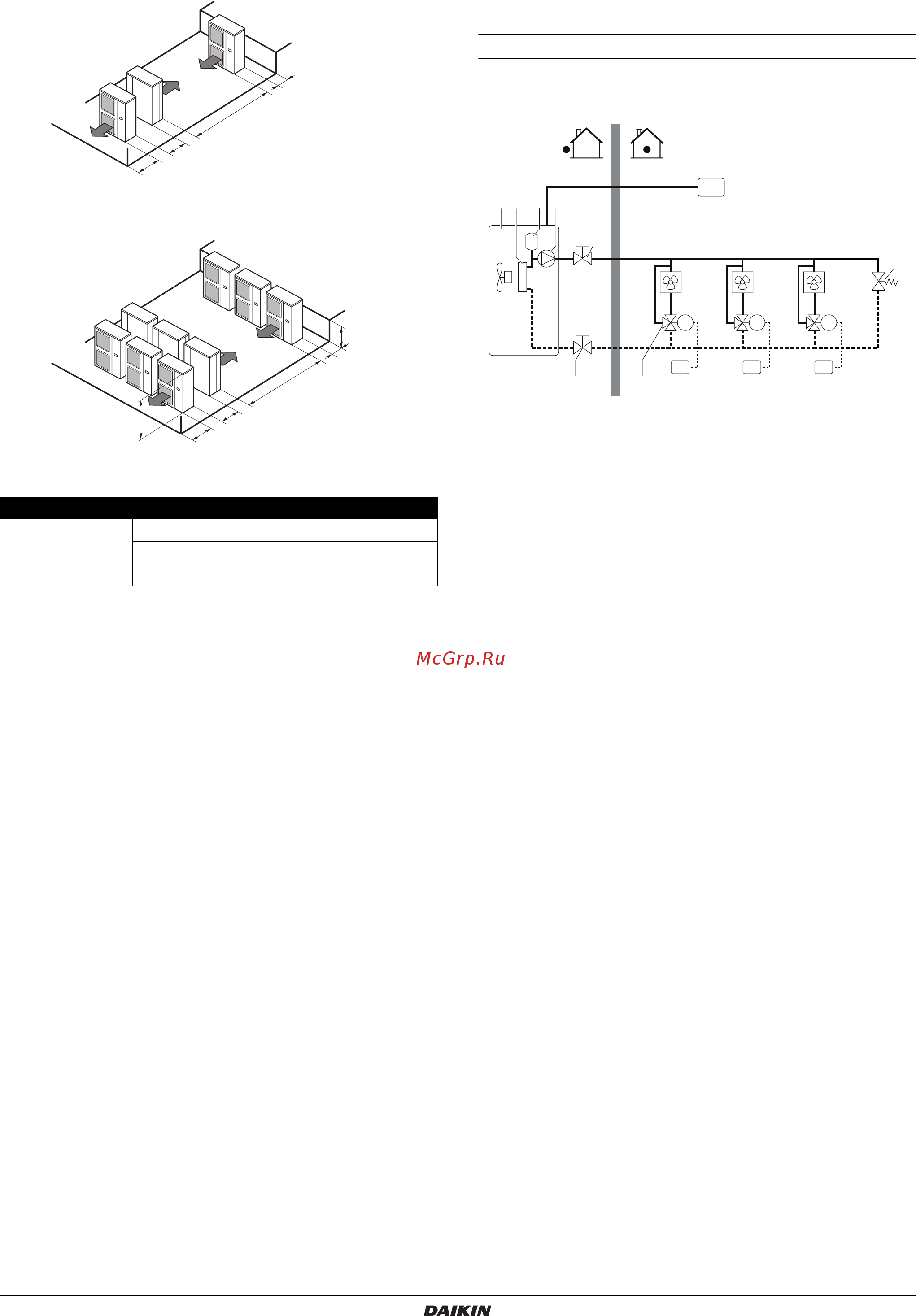

(С) При установке агрегатов рядами (например, на крыше
здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) агрегатов в
ряды параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
Примеры типового применения
Примеры применения приведены ниже исключительно
в иллюстративных целях.
Применение 1
Применение для охлаждения и обогрева (без термостата
помещения)
Цифровой пульт управления (DC) устанавливается внутри
помещения и дает пользователю возможность включать и
выключать агрегат (1), выбирать между режимом обогрева и
режимом охлаждения (только на моделях с тепловым насосом)
и задавать температуру воды. Когда агрегат включен, он подает
воду заданной температуры в фанкойлы (FCU1..3).
L A
L≤H
0<L≤1/2H 250
1/2 H < L 300
H<L Монтаж не допускается
≥1000
≥200
≥2000
≥100
≥1500
≥600
≥3000
A
H
L
1 Реверсивный тепловой насос 7 Перепускной клапан
2 Рамный теплообменник FCU1..3 Фанкойл
(приобретается по
месту установки)
3 Расширительный бак
4 Насос DC Цифровой пульт
управления
5 Запорный клапан
6
Клапан с электроприводом
(приобретается по месту
установки)
RT1..3 Термостат
помещения
(приобретается по
месту установки)
FCU1
M
RT1
FCU2
M
RT2
FCU3
M
RT3
DC
2 3 4 51
56
7
