EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Инструкция по монтажу
4
Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
Величина ПГП
(1)
:1975
(1)
ПГП = потенциал глобального потепления
Количество хладагента указано в паспортной табличке агрегата
Выбор места установки
1 Место установки агрегата должно удовлетворять
перечисленным ниже требованиям. Согласуйте место
установки с заказчиком.
- Агрегат должен быть установлен на открытом и хорошо
проветриваемом месте.
-Работа агрегата не должна беспокоить находящихся
поблизости людей.
- Опора (место монтажа) должна выдерживать вес
агрегата, поглощать вибрации и обеспечивать
горизонтальное положение агрегата.
-Должна быть исключена возможность присутствия
в атмосфере горючих газов.
- Не допускается эксплуатация оборудования во
взрывоопасной среде.
-Должен быть обеспечен свободный доступ для
обслуживания агрегата.
- Длина электрических кабелей и трубопроводов агрегата
не должна превышать предельно допустимые значения.
- При протечке воды из агрегата (например, в случае
засора дренажной системы) не должны пострадать
находящиеся поблизости материальные ценности.
-Должна быть обеспечена максимально возможная
защита от дождя.
2 Если агрегат устанавливается в месте, подверженном
влиянию сильного ветра, необходимо иметь в виду
следующие обстоятельства.
Сильный ветер (со скоростью 5 м/с и выше), дующий
в направлении, противоположном направлению выброса
воздуха из агрегата, может привести к так называемому
аэродинамическому запиранию (то есть всасыванию
в агрегат выходящего из него воздуха). Это может привести
к перечисленным ниже последствиям.
- Производительность системы может снизиться.
- Участится обмерзание наружного агрегата в режиме
обогрева.
-Работа системы может быть прервана из-за превышения
допустимого уровня давления.
- Если сильный ветер дует по направлению к лицевой
стороне агрегата, скорость вращения вентилятора
может настолько возрасти, что он сломается.

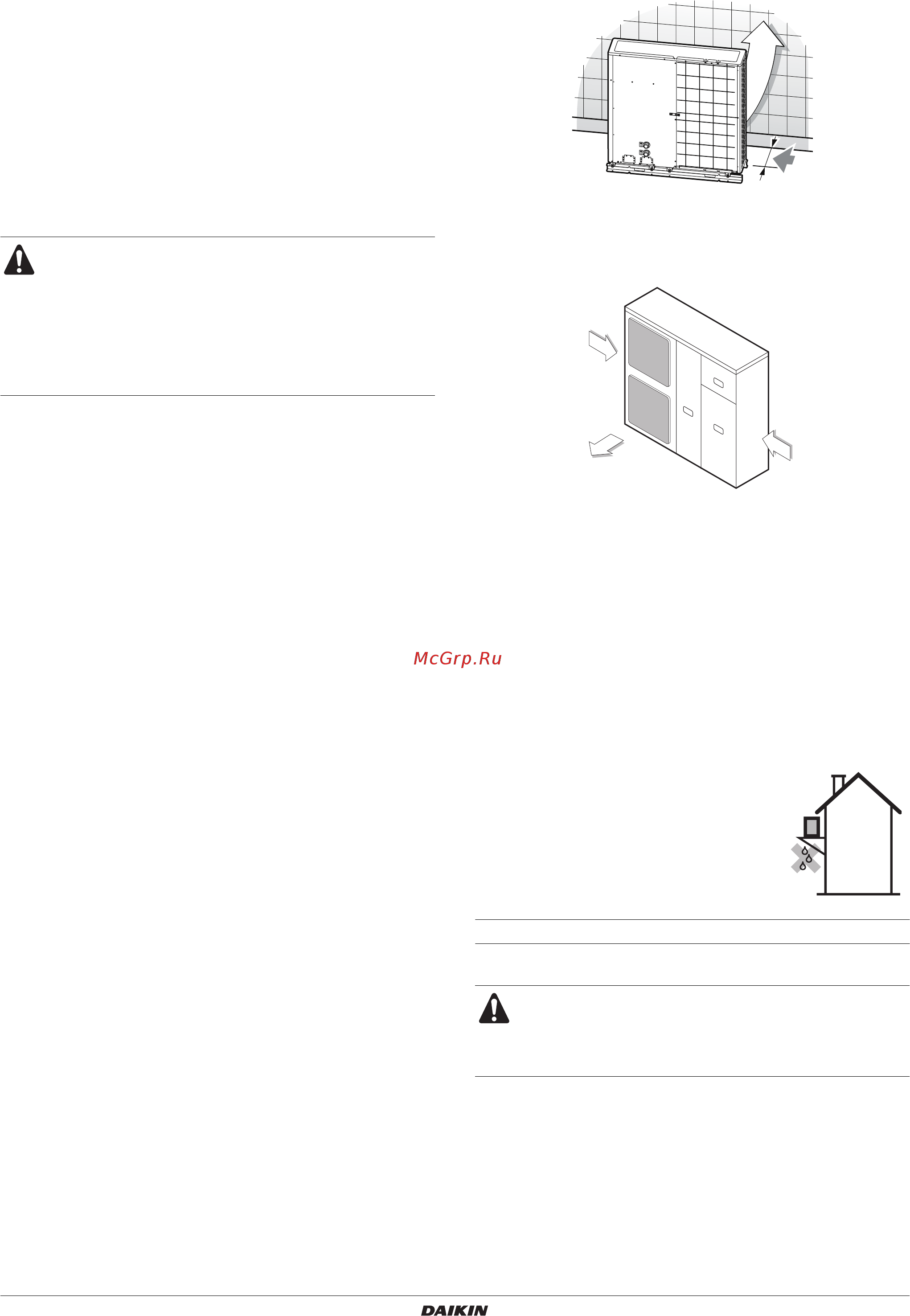

На приводимых иллюстрациях показано, как следует
располагать агрегат по отношению к направлению
господствующих ветров.
■ Расположите агрегат так, чтобы выброс воздуха
происходил по направлению к стене здания, забору или
ограде.
■ Расположите агрегат так, чтобы направление ветра
составляло прямой угол с направлением выброса воздуха
из агрегата.
3 Окружите фундамент агрегата дренажной канавкой для
отвода воды.
4 Если отвод воды затруднен, установите агрегат на
фундаменте из кирпича или другого подобного материала
(высота фундамента не должна превышать 150 мм).
5 Если агрегат монтируется на раме, установите дренажный
поддон на расстоянии не более 150 мм от нижней
поверхности агрегата, чтобы предотвратить подсасывание
воды в агрегат снизу.
6 Устанавливая агрегат в местах, где часто идет снег, особое
внимание обратите на необходимость подъема основания
как можно выше.
7 Если агрегат монтируется на раме,
установите дренажный поддон
(приобретается по месту установки) на
расстоянии не более 150 мм от днища
агрегата (см. иллюстрацию).
Выбор места установки в холодном климате
См. раздел "Модель" на странице 3.
■ Во избежание влияния ветра воздухозаборная решетка
агрегата должна быть обращена к стене здания.
■ Ни в коем случае не размещайте агрегат так, чтобы его
воздухозаборная решетка была обращена
непосредственно навстречу ветру.
■ Со стороны выброса воздуха агрегат также следует
заслонить от ветра защитной панелью.
■ Обязательно примите адекватные меры по
предотвращению использования агрегата
насекомыми в качестве пристанища.
■ Насекомые, вступив в контакт с электрическими
деталями, могут вызвать сбои в работе агрегата,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг
агрегата необходимо содержать в чистоте.
Сильный ветер
Выброс
воздуха
Сильный ветер
ВНИМАНИЕ
Если агрегат будет эксплуатироваться при низких
температурах наружного воздуха, необходимо
выполнить следующие инструкции.
Убедитесь в том, что вокруг достаточно места для проведения
монтажных работ.
