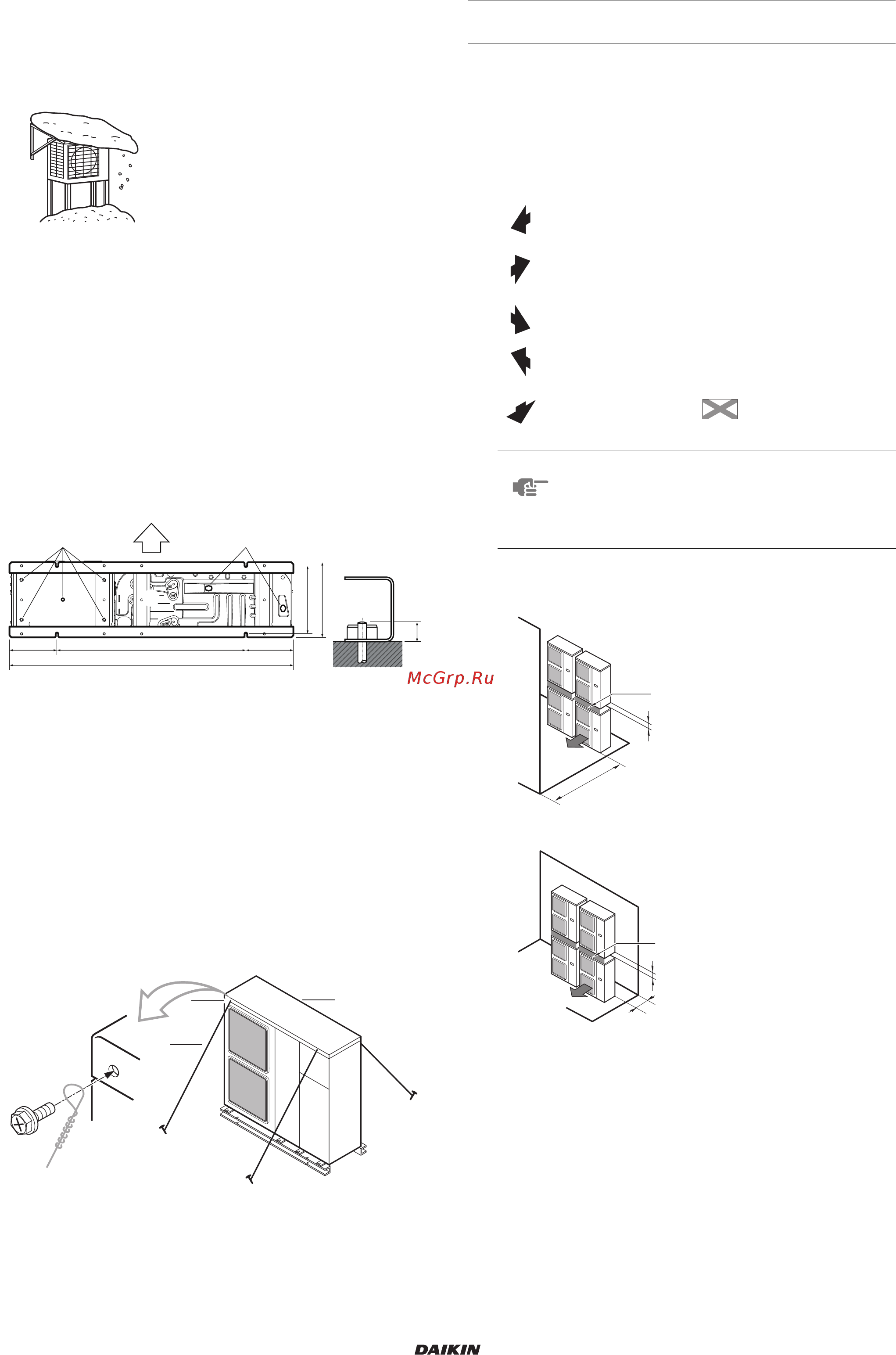

Daikin EWYQ009ACV3 [8/32] Предварительные операции перед монтажом
![Daikin EWYQ009ACV3 [8/32] Предварительные операции перед монтажом](/views2/1680876/page8/bg8.png)
Инструкция по монтажу
5
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
■ В регионах, где обычно выпадает много снега, очень важно
установить агрегат в таком месте, где снег не будет
воздействовать на агрегат. В случае наличия вероятности
наметания снега сбоку примите меры к тому, чтобы снег не
воздействовал на змеевик теплообменника (при
необходимости соорудите боковой навес).
Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен агрегат, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите агрегат с помощью монтажных винтов,
как показано на рисунке. (Заранее приготовьте четыре
комплекта болтов М12, гаек и шайб из имеющихся на
местном рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
Метод монтажа агрегата, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
агрегата, закрепите его так, как показано на рисунке.
■ заготовьте 4 растяжки, как показано ниже
■ отвинтите 4 винта крепления верхней панели агрегата (А и
В на рисунке)
■ проденьте винты в петли растяжек и снова надежно
затяните их
Свободное пространство, необходимое для
обслуживания и монтажа
Цифры на рисунках обозначают размеры в мм.
(см. "Предварительные операции перед монтажом" на
странице 5).
Меры предосторожности
(A) Если агрегаты не устанавливаются друг на друга (Смотрите
рисунок 1)
(B) Если агрегаты устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
Не устанавливайте агрегаты друг на друга.
Расстояние не менее 100 мм требуется для проводки
дренажного трубопровода верхнего агрегата. Уплотните зазор
А, чтобы выбрасываемый из агрегата воздух не мог снова
попасть в него.
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
A Расположение двух крепежных отверстий на лицевой
стороне агрегата
B Расположение двух крепежных отверстий на тыльной
стороне агрегата
C Электропроводка: приобретается по месту установки
1 Соорудите большой навес.
2 Соорудите подставку.
Установите агрегат на такой
высоте от земли, чтобы его не
заносило снегом.
1435
240 955 240
380
345
20
AC C
B
C
B
AA
Препятствие со
стороны забора
воздуха
✓
Имеется препятствие
Препятствие со
стороны выброса
воздуха
1
В таких случаях
закройте низ
монтажной рамы во
избежание повторного
всасывания
выброшенного воздуха
Препятствие с левой
стороны
Препятствие с правой
стороны
2
В таких случаях можно
установить только
2 агрегата.
Препятствие с верхней
стороны
Такая ситуация
недопустима
ПРИМЕЧАНИЕ
Минимальное расстояние B1 на рисунке 1
обозначает пространство, необходимое для
нормальной работы агрегата. При этом для
обслуживания необходимо 300 мм
пространства.
≥1000
≥100
A
≥300
≥100
