Инструкция по монтажу
9
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A

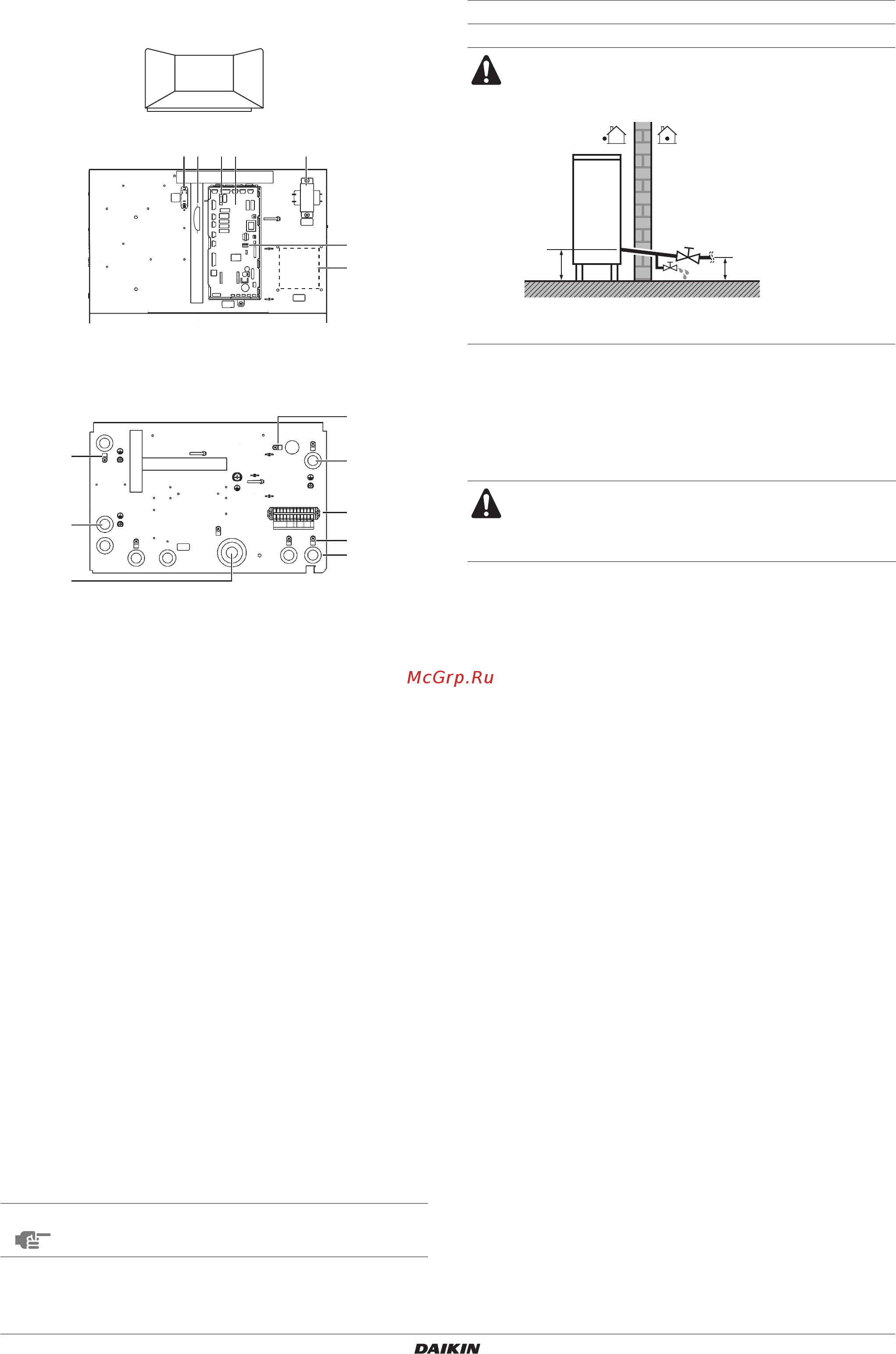

Основные элементы распределительной коробки
(дверь 2)
1. Основная плата
Основная плата управляет работой агрегата.
2. Клеммные колодки
Клеммные колодки позволяют легко подключать проводку,
прокладываемую по месту.
3. Крепления стяжек кабелей
Крепления стяжек кабелей позволяют прикреплять
прокладываемую на месте проводку со стяжками кабелей
к распределительной коробке для устранения натяжения.
4. Плавкий предохранитель платы FU1
5. DIP-переключатель SS2
DIP-переключатель SS2 имеет 4 тумблера для
конфигурирования некоторых параметров установки.
6. Плавкий предохранитель насоса FU2 (линейный
предохранитель)
7. Реле насоса K4M
8. Трансформатор TR1
9. A4P
Плата ввода/вывода комплекта дистанционной сигнализа-
ции (только для установок с комплектом дистанционной
сигнализации).
10. Отверстие для подвода кабеля основного электропитания
к модулю компрессора.
11. Отверстие для подвода кабеля термистора и кабеля
интерфейса пользователя (а также кабеля
энергосберегающего источника электропитания).
12. Отверстие для подвода проводки электропитания
установки.
13. Отверстие для подвода соединительной проводки
дополнительной платы ввода/вывода.
Рекомендации по монтажу труб циркуляции воды
Проверка контура циркуляции воды
Агрегаты оснащены патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными
специалистами и проводиться в соответствии с обще-
европейскими и национальными стандартами.
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий.
Максимальное значение давления воды составляет 3 бар.
Во всех нижних точках системы должны быть установлены
дренажные краны, позволяющие полностью сливать воду
из контура на время технического обслуживания.
Для слива воды из водяной системы агрегата предусмотрен
сливной клапан.
Во всех верхних точках системы должны быть установлены
воздушные клапаны. Они должны быть легкодоступны для
сервисного обслуживания. Внутри агрегата имеется
автоматический клапан выпуска воздуха. Проследите за
тем, чтобы этот клапан не был затянут слишком сильно,
чтобы сохранялась возможность автоматического выпуска
воздуха из контура циркуляции воды.
Позаботьтесь о том, чтобы компоненты, установленные
в проложенные по месту трубопроводы, были способны
выдерживать давление воды.
ПРИМЕЧАНИЕ
Электрическая схема находится на внутренней
стороне крышки распределительной коробки.
TR1
K4M
A4P
S12M
A1P
3
13
3
10
2
3
9
5
81467
11
12
A
B
A
B
В случае аварийного отключения электропитания или
отказа насоса слейте воду из системы (как показано
на приведенной ниже иллюстрации).
При застое воды в системе очень высока вероятность
ее замерзания, что приведет к повреждению системы.
Агрегат следует использовать только в закрытых
системах водоснабжения. Использование в открытых
системах водоснабжения приведет к избыточной
коррозии водопроводящих труб.
A
<A
