EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Инструкция по монтажу
10

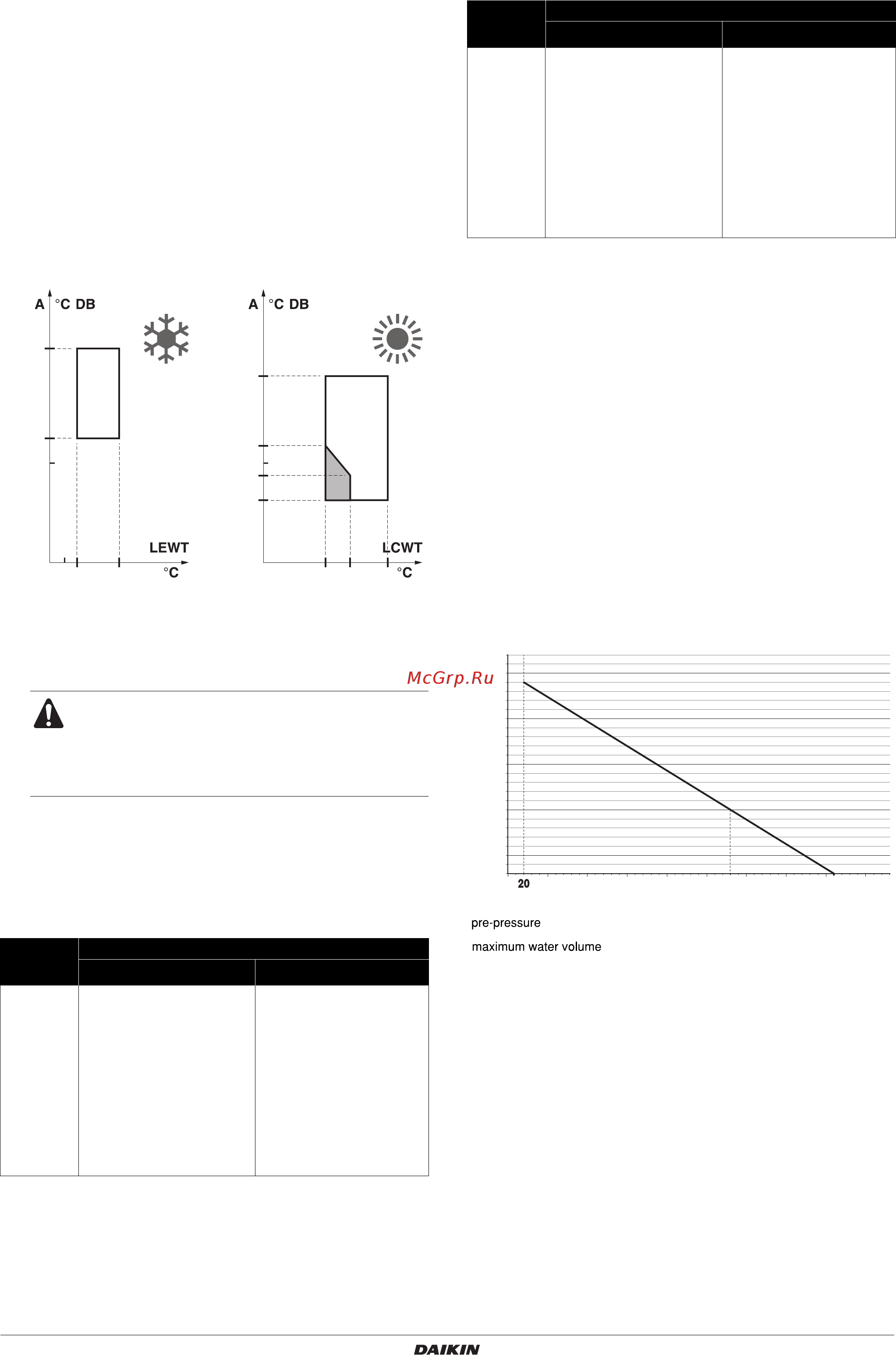

Проверка объема воды и предварительного
давления в расширительном баке
Агрегат оснащен расширительным баком емкостью 10 литров,
в котором по умолчанию имеется предварительное давление
1 бар.
Для обеспечения правильной работы агрегата может
возникнуть необходимость в корректировке предварительного
давления в расширительном баке. Также необходимо проверять
минимальный и максимальный объем воды.
1 Проверьте, чтобы общий объем воды в установке
составлял не менее 20 л без учета воды в агрегате.
Внутренний объем воды в агрегате см. в разделе
"Технические характеристики" на странице 28.
Рабочий диапазон
2 Руководствуясь приведенной ниже таблицей, определите,
требуется ли корректировка предварительного давления
в расширительном баке.
3 Руководствуясь приведенными ниже таблицей и
инструкциями, определите, не превышает ли общий объем
воды в системе допустимый максимум.
Расчет предварительного давления в расширительном
баке
Предварительное давление (Pg), которое необходимо создать,
зависит от разницы высот установки (H) и рассчитывается по
следующей формуле:
Pg=(H/10+0,3) бар
Проверка максимально допустимого объема воды
Чтобы определить максимально допустимый объем воды во
всем контуре, выполните следующие действия.
1 С помощью приведенного ниже графика определите, какой
максимальный объем воды соответствует рассчитанному
предварительному давлению (Pg).
2 Проверьте, чтобы общий объем воды во всем контуре был
меньше этого значения.
В противном случае расширительный бак внутри агрегата
слишком мал для данной установки.
Пример 1
Агрегат установлен на 5 м ниже самой высокой точки в контуре
циркуляции воды. Общий объем воды в контуре составляет
100 л.
В этом примере ни каких бы то ни было действий, ни
корректировки не требуется.
A
Наружная температура
°C DB
°C по сухому термометру
LEWT
Температура воды на выходе из испарителя
LCWT
Температура воды на выходе из конденсатора
В большинстве случаев этот минимальный объем
воды дает удовлетворительный результат.
Тем не менее для критически важных процессов и
помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды (40 л).
Разница
высот
установки
(a)
Объем воды
≤280 л (EWAQ) >280 л (EWYQ)
≤7 м
Корректировка
предварительного давления
не требуется.
Требуемые действия:
• предварительное
давление необходимо
понизить, рассчитайте
давление, как указано в
разделе "Расчет
предварительного
давления в
расширительном баке";
• проверьте, не превышает
ли объем воды
допустимый максимум
(см. график ниже).
500
10
00
–5
7
35
–15
46
22 503525
20 l
H
2
O
20 l
H
2
O
40 l
40 l
>7 м
Требуемые действия:
• предварительное
давление необходимо
повысить, рассчитайте
давление, как указано в
разделе "Расчет
предварительного
давления в
расширительном баке";
• проверьте, не превышает
ли объем воды
допустимый максимум (см.
график ниже).
Расширительный бак
агрегата слишком мал для
данной установки.
(a) Разница высот установки: разница (м) между высотой самой высокой точки
контура циркуляции воды и высотой агрегата. Если агрегат находится в
самой высокой точке установки, то разница высот считается равной 0 м.
= предварительное давление
= максимальный объем воды
Разница
высот
установки
(a)
Объем воды
≤280 л (EWAQ) >280 л (EWYQ)
0.3
0.5
1
1.5
2
2.5
100
500 150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
