Инструкция по монтажу
19
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Диагностирование неисправностей непосредственно
после монтажа
■ Если на пульте дистанционного управления ничего не
отображается (не отображается текущая заданная
температура), проверьте наличие следующих нарушений
перед диагностикой кодов возможных неисправностей.
■ Отсоединение или ошибка в подсоединении
электропроводки (между источником электропитания и
агрегатом, между агрегатом и пультом дистанционного
управления).
■ Перегорел предохранитель на плате наружного агрегата.
■ Если на пульте дистанционного управления отображается
код ошибки «E3», «E4» или «L8», то, возможно, закрыты
запорные клапаны, либо заблокирован вход или выход
воздуха.
■ Если на пульте дистанционного управления отображается
код ошибки «U2», проверьте асимметрию напряжений.
■ Если на пульте дистанционного управления отображается
код ошибки «L4», то, возможно, заблокирован вход или
выход воздуха.
■ Установленное на данном изделии устройство защиты от
перефазировки работает только на этапе инициализации
после подачи питания.
Устройство защиты от перефазировки останавливает
изделие в случае обнаружения сбоев при запуске.
■ Если цепь устройства защиты от перефазировки
принудительно остановила агрегат, проверьте наличие
всех фаз. При наличии всех фаз отключите питание
агрегата и поменяйте местами две из трех фаз. Еще раз
включите питание и запустите агрегат.
■ Когда агрегат работает, обнаружение перевернутых фаз
не производится.
■ В случае существования вероятности переворота фаз
после кратковременного отключения питания во время
работы изделия на месте его эксплуатации следует
установить устройство защиты от перефазировки. Такие
ситуации возможны при использовании генераторов.
Работа изделия с перевернутыми фазами может
привести к поломке компрессора и других деталей.
■ При обрыве фазы в случае агрегатов W1 на пульте
дистанционного управления внутреннего агрегата будет
отображаться «E7» или «U2».
В обоих случаях работа будет невозможна. Если это
произойдет, отключите питание, еще раз проверьте
электропроводку и поменяйте положение двух проводов из
трех (если система не запускается, ни при каких
обстоятельствах не замыкайте электромагнитный
контактор принудительно).
Установка скорости насоса
Скорость насоса можно выбрать на насосе (см. раздел
"Основные компоненты" на странице 8).
По умолчанию установлена высокая скорость (I). Если
интенсивность протока воды через систему слишком велика
(например, из установки слышен шум текущей воды), можно
установить низкую скорость (II).

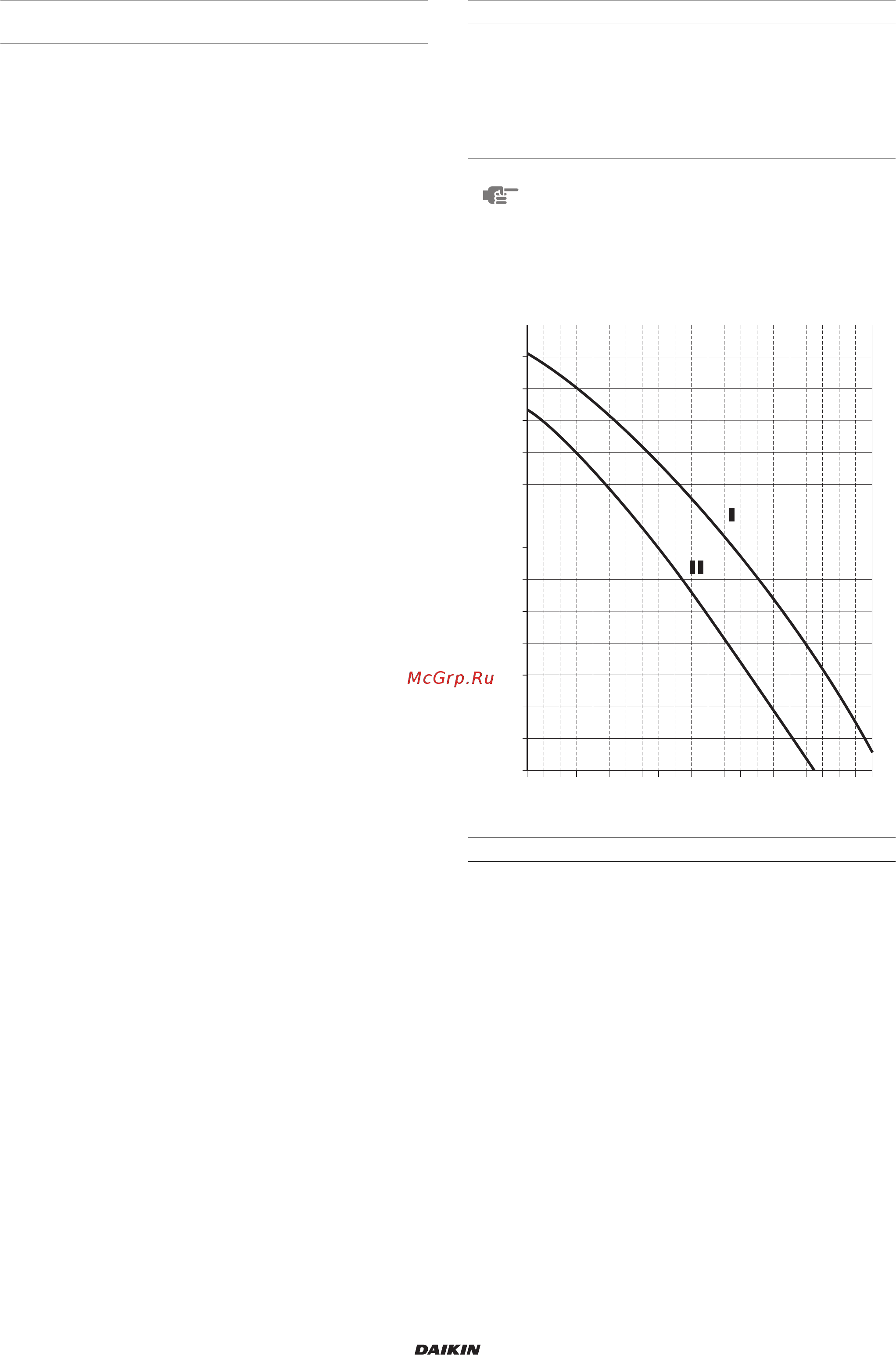

На приведенном ниже графике показана зависимость
фактического внешнего статического давления (ESP,
выраженного в кПа) от расхода воды (л/мин).
Местные настройки
Агрегат должен быть сконфигурирован установщиком в
соответствии с условиями установки (наружный климат,
установленное дополнительное оборудование и т.д.) и
требованиями пользователя. Для этого имеется ряд так
называемых местных настроек. Доступ к местным настройкам и
их программирование осуществляется через интерфейс
пользователя.
Каждой местной настройке присвоен 3-значный номер или код,
например, [5-03], отображаемый на дисплее интерфейса
пользователя. Первая цифра [5] указывает «первый код» или
группу местной настройки. Первая и вторая цифры вместе [03]
указывают «второй код».
Список всех местных настроек и их значений по умолчанию
приведен в разделе "Таблица местных настроек" на
странице 23. В том же списке отведено 2 столбца для
регистрации дат изменения местных настроек и их значений
вместо установленных по умолчанию.
Подробное описание каждой местной настройки приведено в
разделе "Подробное описание" на странице 20.
ПРИМЕЧАНИЕ
На шкалу на насосе нанесены 3 скорости. Однако
существуют всего 2 скорости: низкая и высокая.
Средняя скорость на шкале соответствует низкой
скорости.
0
5
[l/min]
ESP [kPa]
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
10
15
20
25
30
65
60
55
50
45
40
35
70
