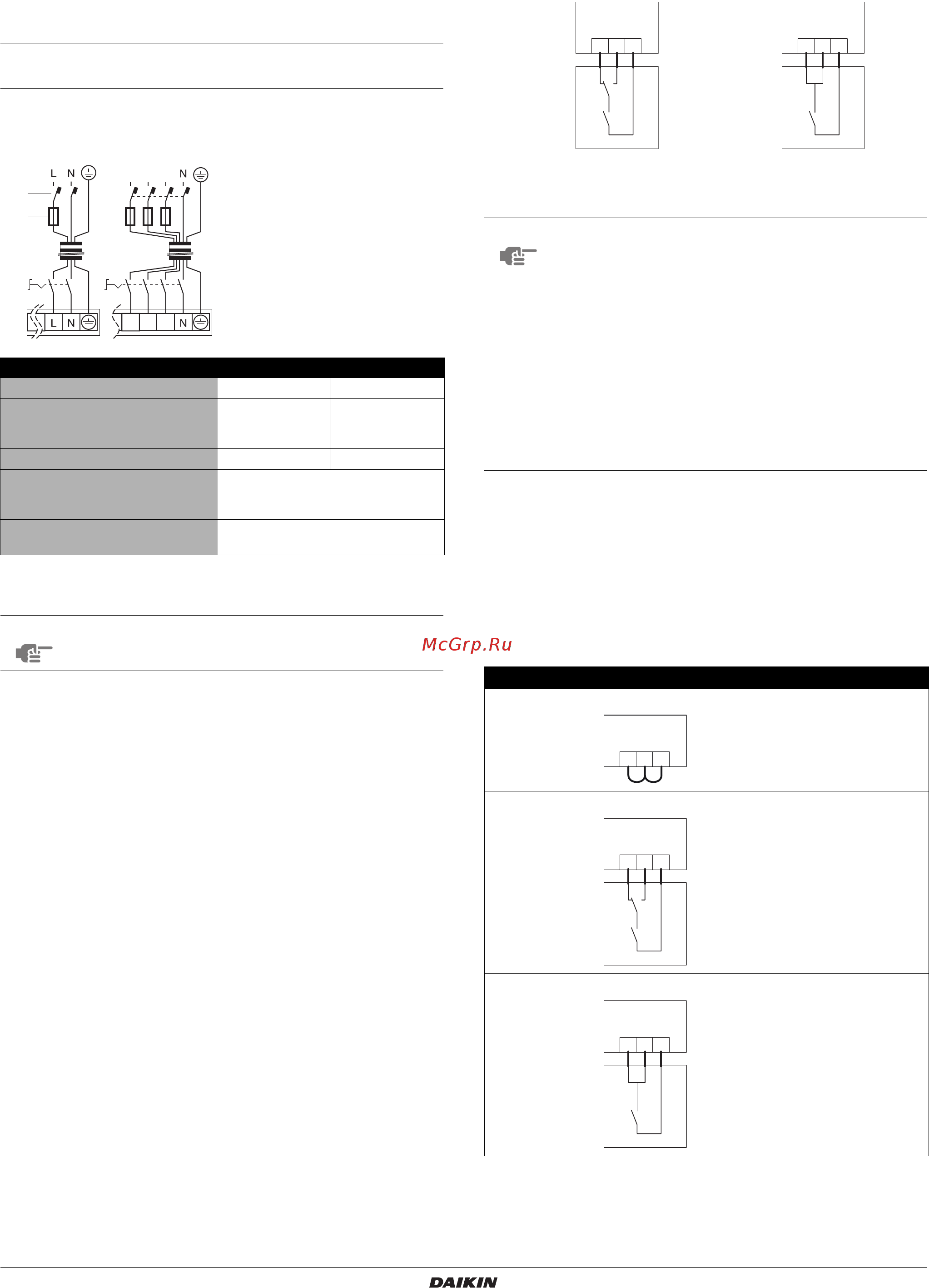

Инструкция по монтажу
15
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
В линии силового электропитания следует установить
устройство защитного отключения и плавкий
предохранитель.
При проведении электромонтажных работ всегда
используйте проводку указанных номиналов, выполняйте
соединения до конца и фиксируйте провода так, чтобы
клеммы не были подвержены воздействию внешних сил.
Характеристики стандартных элементов
электрических соединений
Для модели V3: Оборудование, соответствующее
EN/IEC 61000-3-12 (европейский/международный технический
стандарт, устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, со входным током >16 A и ≤75 A
на фазу.
Схема электропроводки находится на внутренней стороне
передней панели агрегата.
Подсоединение кабеля термостата
Подсоединение кабеля термостата зависит от применения
системы.
См. также "Примеры типового применения" на странице 6.
Требования термостата
Контактное напряжение: 230 В.
Порядок действий
1 Подсоедините кабель термостата к соответствующим
клеммам, как показано на электрической схеме.
2 Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения.
В следующей таблице суммируются необходимая конфигурация
и электропроводка термостата на клеммной колодке
в распределительной коробке. В третьем столбце указан режим
работы насоса. В трех последних столбцах указывается,
имеется ли доступ к данной функции через интерфейс
пользователя (ИП), или она управляется термостатом (Т):
включение/выключение нагрева или охлаждения
помещения (y);
переключение с нагрева на охлаждение и обратно (=);
•таймеры расписания нагрева и охлаждения (pr).
V3 W1
Минимальный ток в цепи (МТЦ)
(a)
(a) Указаны максимальные значения.
28,2 13,5
Рекомендуемые плавки
предохранители,
устанавливаемые на месте
32 А 20 А
Тип провода
(b)
(b) Только для изолированных трубопроводов; если трубы не
изолированы, применяется тип H07RN-F.
H05VV-U3G H05VV-U5G
Сечение Сечение проводки должно
соответствовать местным и
общегосударственным нормативам.
Тип кабелей, соединяющих
агрегаты
H05VV-U4G2.5
ПРИМЕЧАНИЕ
Устройство защитного отключения должно быть
высокоскоростного типа на 30 мА (<0,1 с).
V3
1~ 50 Hz
230 V
W1
3N~ 50 Hz
400 V
L1 L3L2
L1 L3
L2
1
2
3
X1MX1M
S12M
1 Устройство
защитного
отключения
2 Плавкий
предохранитель
3 Главный выключатель
Термостат
обогрева/охлаждения
Дистанционное
включение/выключение
ПРИМЕЧАНИЕ
Когда к агрегату подключен термостат
помещения, таймеры расписания нагрева и
охлаждения не действуют. Функционирование
других таймеров не затрагивается. Более
подробную информацию о таймерах
расписания см. в инструкции по эксплуатации.
Когда термостат помещения подключен
к агрегату и нажимается кнопка = или y,
начинает мигать индикатор централизо-
ванного управления e, указывая на то, что
термостат помещения имеет приоритет и
управляет включением, выключением и
переключением режимов работы системы.
Термостат Конфигурация Работа насоса oo
oo
==
==
pp
pp
rr
rr
Нет термостата проводка: работает,
когда агрегат
работает
ИП ИП ИП
Термостат
с пере-
ключателем
обогрева/охла
ждения
проводка: включается
по запросу на
обогрев или
охлаждение
от термостата
помещения
———
Удаленный
выключатель
проводка: работает,
когда
включен
удаленно
T—
th =
контакт термостата
C =
контакт охлаждения
H =
контакт обогрева
N =
нейтраль
sw =
выключатель
H C
Terminal block
HC
th
N
12
4
Terminal block
HC
sw
N
12
4
Terminal block
HCN
12
4
H C
Terminal block
HC
th
N
12
4
Terminal block
HC
sw
N
12
4
