Инструкция по монтажу
3
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
■ Работать с клеммными соединениями и их элементами
следует только при отключенном электропитании.
■ К деталям, находящимся под напряжением, можно легко
случайно прикоснуться.
При проведении монтажа и работ по техническому
обслуживанию не оставляйте агрегат без присмотра со
снятой сервисной панелью.
■ Не допускайте прямого контакта случайно вытекшего
хладагента с кожей. В результате могут остаться глубокие
раны, вызванные обморожением.
Внимание!
■ Заземлите агрегат.
Сопротивление линии заземления должно соответствовать
государственным нормам.
Провод заземления нельзя подключать к газовым
и водопроводным магистралям, громоотводам и
проводке заземления телефонных линий.
Ненадежное заземление может привести к
поражению электрическим током.
■ Трубопровод газообразного хладагента.
В случае утечки газа возможно воспламенение или
возгорание.
■ Трубопровод циркуляции воды.
Жесткие виниловые трубы неэффективны в качестве
заземления.
■ Громоотвод или проводка заземления телефонных
линий.
Во время грозового разряда электрический потенциал
может увеличится до недопустимого значения.
■ Необходимо установить устройство защитного отключения.
Отсутствие устройства защитного отключения может
привести к поражению электрическим током и пожару.
■ Во избежание помех изображению и звуку провод силового
электропитания следует разместить на расстоянии не
менее 1 метра от телевизионных и радиоприемников
(при определенной длине радиоволн расстояния в 1 метр
для устранения помех может оказаться недостаточно).
■ Не промывайте агрегат струей воды. Это может привести к
поражению электрическим током или возгоранию.
■ Агрегат не следует устанавливать в местах, где
■ В воздухе присутствует эмульсия, испарения и другие
мелкие частицы минеральных масел.
Могут разрушиться и отвалиться пластиковые детали,
также возможна протечка воды.
■ Где выделяются коррозионные испарения, например
пары серной кислоты.
Коррозия медных труб и мест пайки может привести к
утечке хладагента.
■ Где установлено оборудование, излучающее
электромагнитные волны.
Электромагнитные волны могут помешать
функционированию системы управления и вызвать сбои
в работе агрегата.
■ Где возможна утечка огнеопасных газов, скопление
углеродного волокна и горючей пыли, а также где
ведутся работы с летучими огнеопасными веществами,
например, с растворителями или бензином.
Такие газы могут стать причиной пожара.
■ Где в атмосфере отмечается повышенная концентрация
солей, например на морском берегу.
■ Где возможны значительные колебания напряжения в
сети питания (например, вблизи заводов и фабрик).
■ На транспортных средствах и судах.
■ Где присутствуют кислотные или щелочные испарения.
Перед монтажом
Монтаж
■ При снятии и установке внешних (передних) панелей
агрегатов, на которых находится табличка с
наименованием модели и серийным номером, не
перепутайте их местами.
■ При закрытии сервисной панели момент затяжки не
должен превышать 4,1 Н•м.
■ Если ожидается, что температура окружающей среды
будет опускаться ниже 0 °C, необходимо принять меры для
предотвращения замерзания воды внутри агрегата. В таких
случаях мы рекомендуем установить приобретаемый
отдельно ленточный нагреватель OP10 или ввести гликоль
в систему. См. "Защита контура циркуляции воды от
замерзания" на странице 11. Также допускается слив воды
из системы перед планируемым длительным периодом ее
простоя без работы.
Модель
Агрегаты EWAQ и EWYQ оснащены специальным дополнитель-
ным оборудованием (изоляционные материалы, ленточный
нагреватель и т.д.) для обеспечения работоспособности
с надлежащими эксплуатационными характеристиками
в условиях низкой температуры окружающей среды при
высокой влажности. В указанных условиях эти агрегаты могут
испытывать серьезные проблемы из-за сильного обледенения
змеевика с воздушным охлаждением. Если предвидятся такие
условия, то необходимо устанавливать приобретаемый
отдельно ленточный нагреватель OP10.
■ Возможное дополнительное оборудование

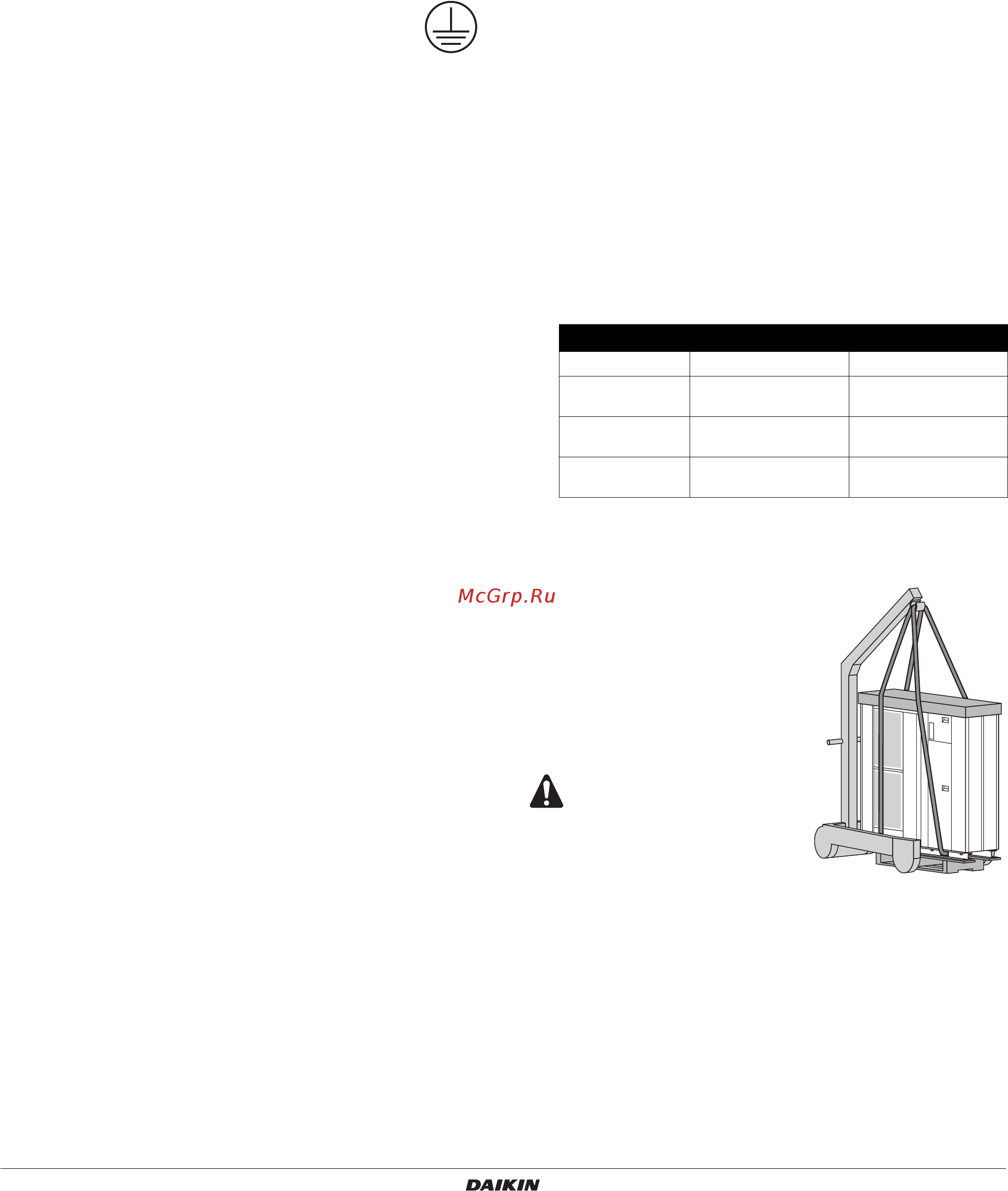

Погрузочно-разгрузочные операции
В силу относительно крупных
габаритов и большого веса агрегата
его погрузку и разгрузку следует
осуществлять только посредством
подъемных приспособлений со
стропами. Эти стропы можно
крепить за специально
предусмотренные для этой цели
втулки в опорной раме.
Модель OP10
(a)
(a) Дополнительный ленточный нагреватель OP10
OPHP
(b)
(b) Насос высокого внешнего статического давления
EWA/YQ_AC*P — —
EWA/YQ_AC*P-H-
Устанавливается на
заводе
—
EWA/YQ_AC*H —
Устанавливается на
заводе
EWA/YQ_AC*H-H-
Устанавливается на
заводе
Устанавливается на
заводе
■ Во избежание
травматизма не
прикасайтесь к
деталям, связанным с
забором воздуха, и
алюминиевым ребрам
агрегата.
■ Не пользуйтесь
захватами в
вентиляторных
решетках во
избежание их
повреждения.
