EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Инструкция по монтажу
16
Подключение к энергосберегающему источнику
электропитания
По всему миру компании по электроснабжению усиленно
работают над тем, чтобы обеспечить надежные поставки
электроэнергии по конкурентоспособным расценкам. Многие из
них вправе выставлять потребителям счета по льготным
тарифам, например, в зависимости от времени суток, времени
года, а в Германии и Австрии - по тарифу Wдrmepumpentarif... .
Данное оборудование можно подключать к энергосберегающим
системам подачи электроэнергии.
За сведениями о возможности подключения данного
оборудования к той или иной энергосберегающей системе
подачи электроэнергии, если таковые системы имеются,
обратитесь в компанию по электроснабжению, обслуживающую
место установки оборудования.
При подключении оборудования к энергосберегающему
источнику электропитания компания по электроснабжению
вправе:
■ прерывать снабжение оборудования электропитанием на
определенные промежутки времени;
■ налагать ограничения на объем потребляемой
оборудованием электроэнергии в определенные
промежутки времени.
Конструкцией агрегата предусмотрено его принудительное
выключение. В это время компрессор агрегата не работает.
Типы энергосберегающих источников электропитания

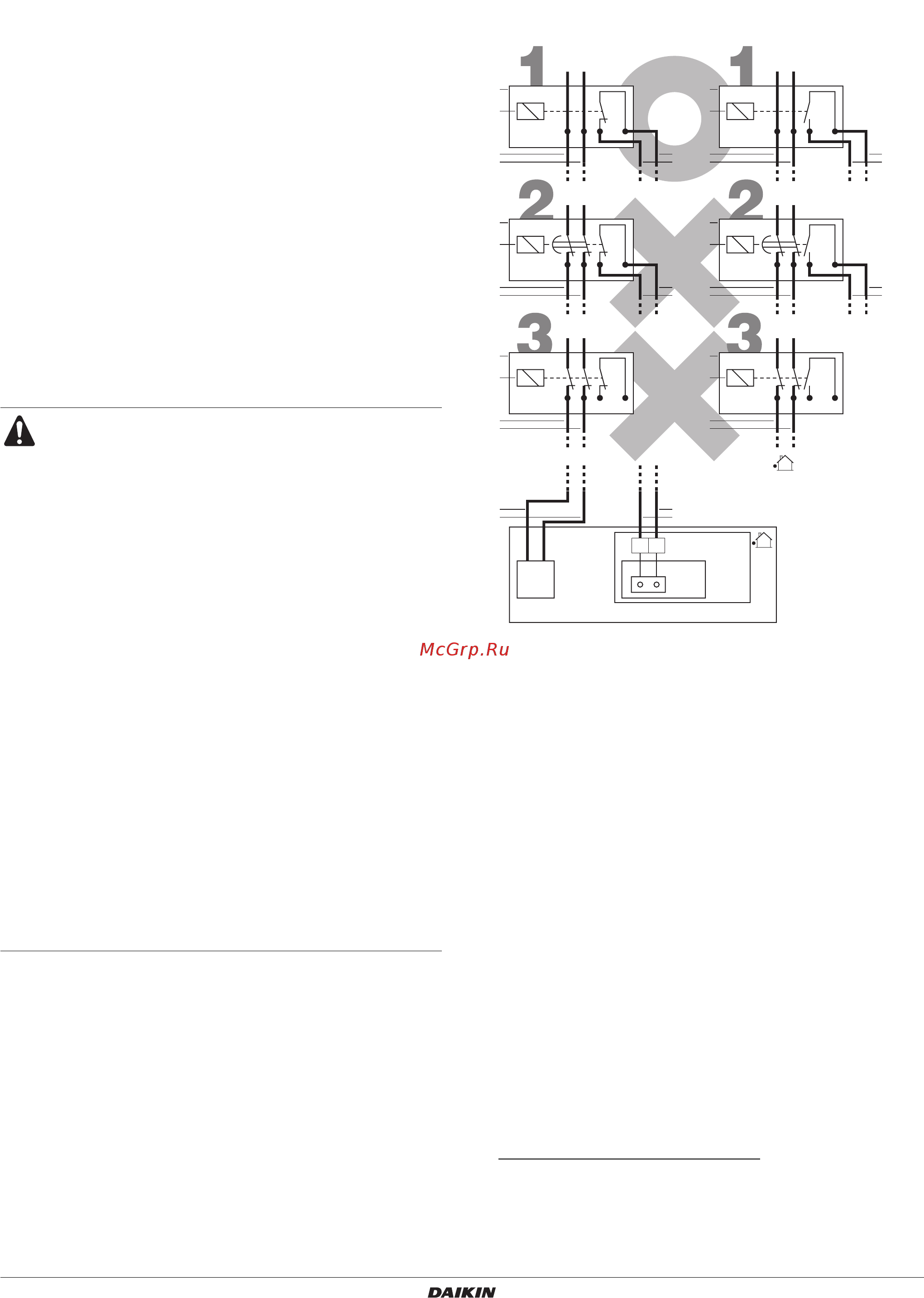

На рисунке внизу представлены варианты подключения
оборудования к таким источникам электропитания, а также
требования к подключению:
Когда агрегат подключен к энергосберегающему источнику
электропитания, слаботочный контакт приемника энерго-
сберегающего сигнала, поступающего от компании по электро-
снабжению, подключается к клеммам 17 и 18 разъема X2M (как
показано на рисунке выше).
В момент активации параметра [D-01]=1 при подаче компанией
по электроснабжению сигнала об отключении по энерго-
сберегающему тарифу указанный контакт размыкается, а
агрегат переходит в режим принудительного отключения
(1)
.
В момент активации параметра [D-01]=2 при подаче компанией
по электроснабжению сигнала об отключении по
энергосберегающему тарифу указанный контакт замыкается, а
агрегат переходит в режим принудительного отключения
(2)
.
Тип 1
Энергосберегающие источники электропитания данного типа
подачу электроэнергии не прерывают.
Предупреждения
в отношении энергосберегающих источников
электропитания, аналогичных представленному
на рисунке ниже как тип 1
■ Контроль за нагревателями возможен лишь при
условии непрерывной подачи электроэнергии из
энергосберегающего источника электропитания.
Варианты контроля за нагревателями во время
действия энергосберегающих тарифов см.
в разделе "[D] Энергосберегающий источник
электропитания" на странице 22.
Если нужно контролировать нагреватели во
время отключения энергосберегающего
источника электропитания, то их следует
подключать к отдельному источнику питания.
■ Энергопотребление в режиме ожидания
(печатной платой, пультом управления, насосом и
т.п.) возможно во время действия
энергосберегающих тарифов и, соответственно,
непрерывной подачи электроэнергии.
в отношении энергосберегающих источников
электропитания, аналогичных представленному
на рисунке ниже как тип 2 или 3
Применение энергосберегающих источников электро-
питания, полностью отключающих электропитание,
для моделей с OP10 не допускается во избежание
отключения питания ленточного нагревателя.
1 Распределительный щит энергосберегающего источника
электропитания
2 Приемник, управляющий подачей электроэнергии
3 Электропитание на агрегат
4 Слаботочный контакт сигналов
0
Допустимо для всех моделей
X
Недопустимо для моделей с OP10, допустимо для других
моделей
(1) При возобновлении подачи электроэнергии слаботочный контакт
замыкается, а агрегат возобновляет работу. Поэтому важно
оставить функцию автоматического перезапуска включенной.
См. раздел "[3] Автоматический перезапуск" на странице 21.
(2) При возобновлении подачи электроэнергии слаботочный контакт
размыкается, а агрегат возобновляет работу. Поэтому важно
оставить функцию автоматического перезапуска включенной.
См. раздел "[3] Автоматический перезапуск" на странице 21.
X2M17 18
X40A
A1P
LN
2
4
1
3
3
EWAQ/EWYQ
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
LN
2
1
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
