English
8
Installation

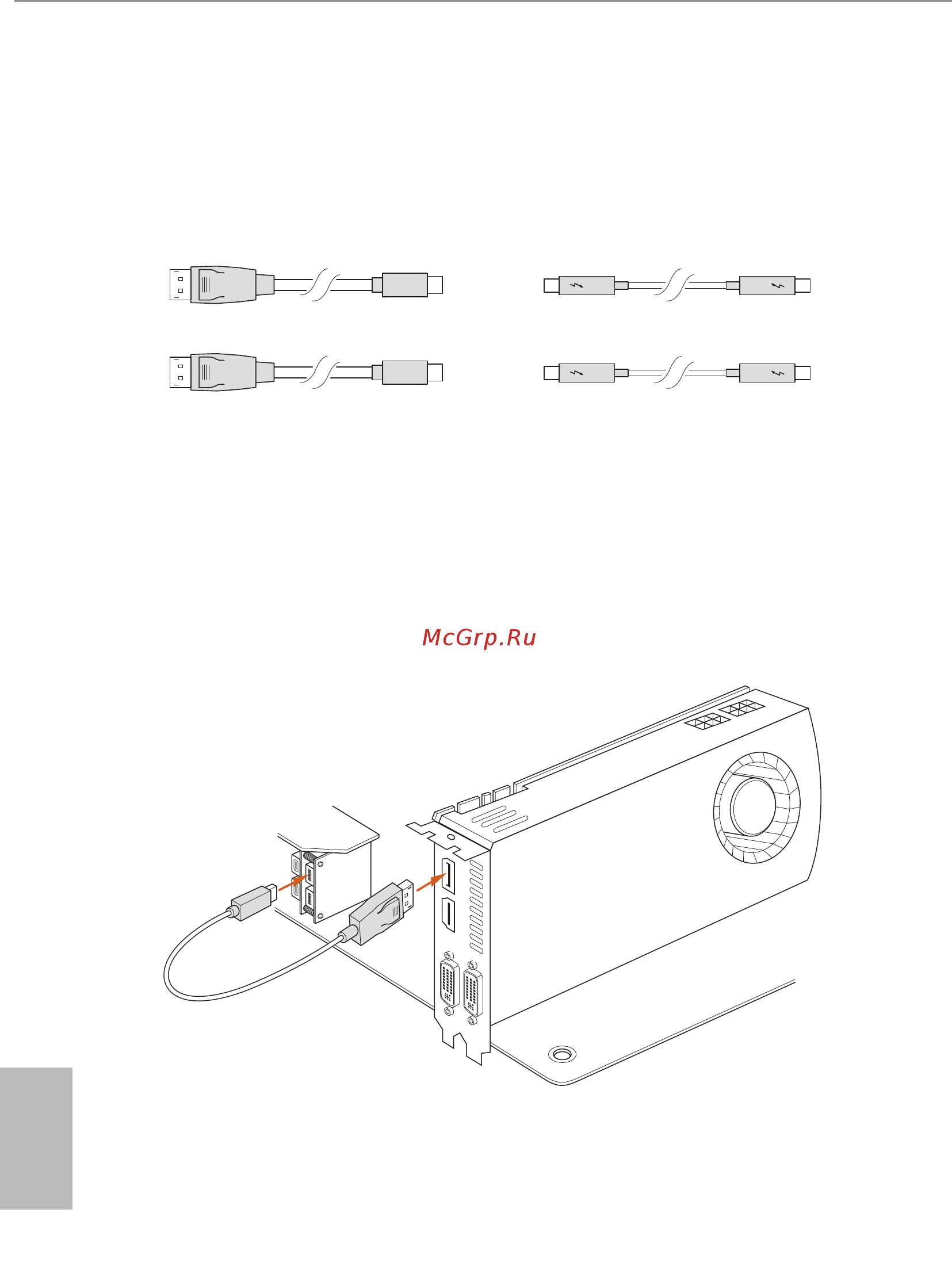

Step 1
Prepare two Mini DisplayPort to DisplayPort Adapter Cables and one/two
underbolt
TM
cables. All these cables are not included in the package.
Step 2
Connect one end of the Mini DisplayPort to DisplayPort Adapter Cable to the Mini
DisplayPort Input Port (A) on ASRock underbolt
TM
3 Module on I/O panel.
en connect the other end of the cable to the DisplayPort Output Port (B) on the
graphics card.
B
A
