128
Русский

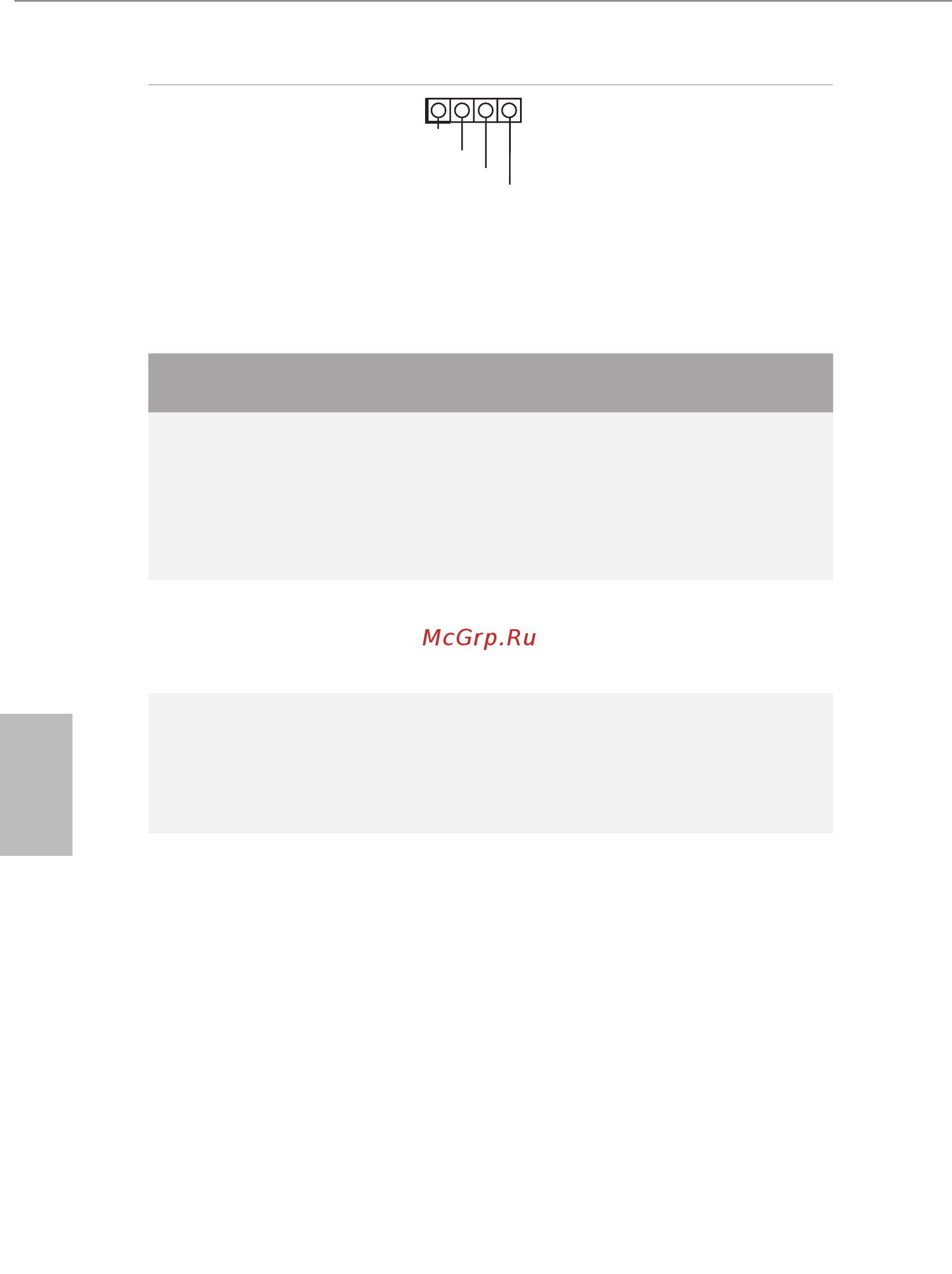

Колодка для виртуального
RAID-контроллера на ЦП
(4 контактов, VROC1)
(см. стр. 1, № 33)
GND
GND
+3VSB
VROC RAID KEY
1
Этот разъем поддерживает
виртуальный RAID-
контроллер
Intel®
на ЦП и
RAID-контроллер NVME/
AHCI на шине PCIE ЦП.
Благодаря использованию технологии Intel VROC поддерживаются три режима работы:
SKU
Требуется
аппаратный ключ
Основные функции
Сквозной
режим
Не требуется
• Только сквозной режим (без RAID)
• Управление индикаторами
• Поддержка «горячего» подключения
• Поддержка RAID 0 для SSD-накопителей
Intel Fultondale NVMe
Стандартный VROCSTANMOD
• Функции со ключом для сквозного
режима
• RAID 0, 1, 10
Премиум
ISS
VROCPREMMOD
VROCISSDMOD
• Функции со стандартным ключом
• RAID 5
• Восстановление RAID 5 при ошибке
Write Hole
*Поддерживаются только твердотельные диски Intel.
* Дополнительные сведения о VROC см. в официальной документации Intel.
