144
Português

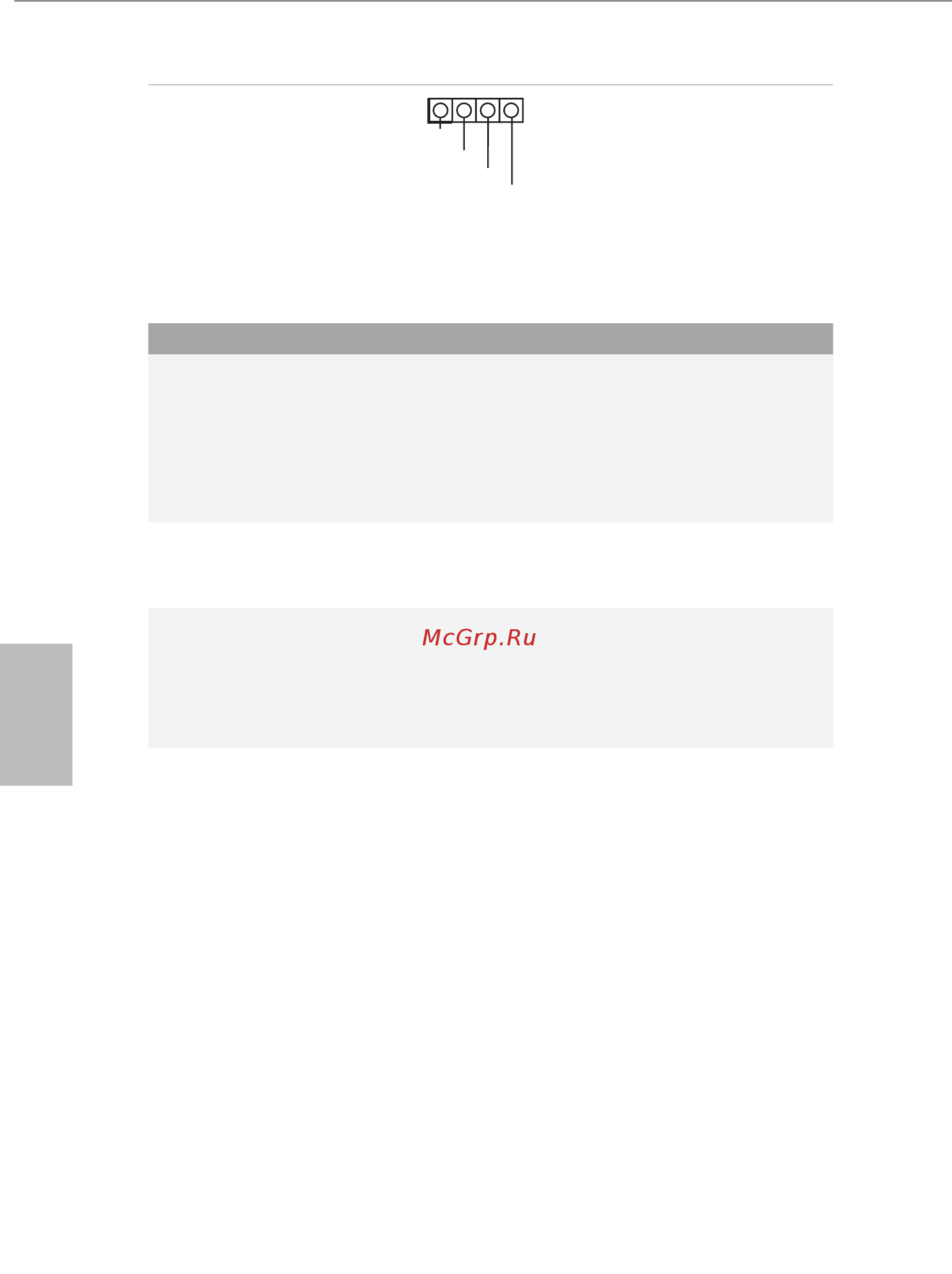

RAID Virtual no cabeçote
da CPU
(VROC1 de 4 pinos)
(ver p.1, N.º 33)
GND
GND
+3VSB
VROC RAID KEY
1
Este conector suporta
Intel®
Virtual RAID na CPU e RAID
NVME/AHCI na CPU PCIE.
Com a introdução do produto Intel VROC, existem três modos de operação:
SKU Requer uma chave HW Principais Recursos
Pasagem Não necessário
• Pasagem apenas (sem RAID)
• Gestão de LED
• Suporte de Hot Plug
• RAID 0 suporte para Intel Fultondale
NVMe SSDs
Padrão VROCSTANMOD
• Recursos de passagem SKU
• RAID 0, 1, 10
Premium
ISS
VROCPREMMOD
VROCISSDMOD
• Recursos Padrão SKU
• RAID 5
• Fechamento de Furo de Gravação RAID 5
*Apenas SSDs Intel são suportados.
*Para mais detalhes sobre VROC, consulte a informação ocial lançada pela Intel.
