203
X299 Creator
简体中文

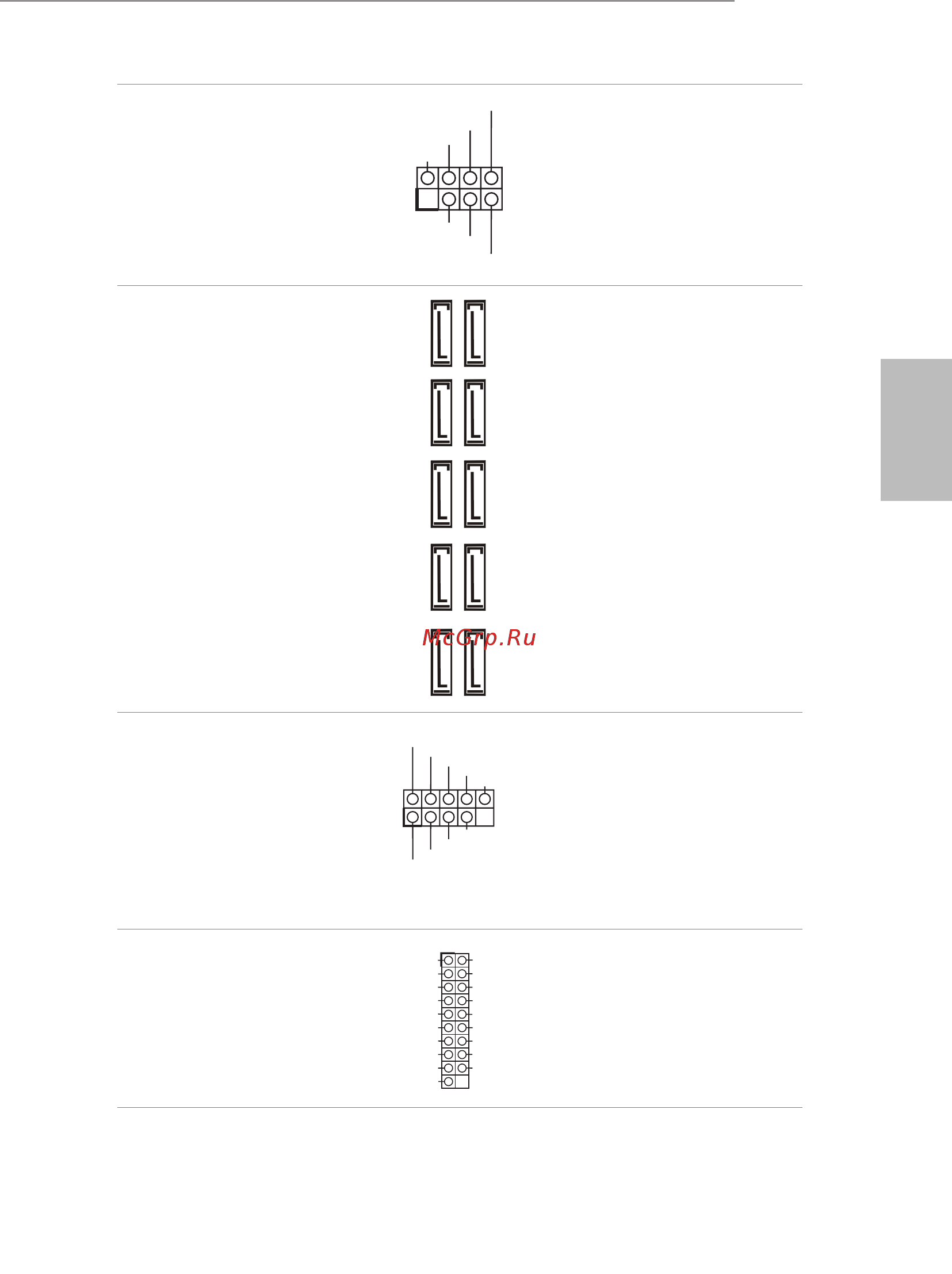

电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 21 个）
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
请将机箱电源 LED 和机箱
扬声器连接到此接脚。
串行 ATA3 接口
（SATA3_0_1：
见第 1 页， 第 15 个）
（SATA3_2_3：
见第 1 页， 第 16 个
（SATA3_4_5：
见第 1 页，第 17 个）
（SATA3_6_7：
见第 1 页，第 18 个）
（SATA3_A1_A2:
见第 1 页，第 19 个）
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_A1
SATA3_A2
SATA3_0
SATA3_1
这十个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
* 为最小化引导时间，
请将 Intel® X299 SATA 端口
(SATA3_0~7) 用于可引导
设备。
* 如果 M2_3 被 SATA 型 M.2
设备占用，SATA3_7 将
被禁用。
USB 2.0 接脚
（9- 针 USB3_4）
（见第 1 页，第 30 个）
（9- 针 USB5_6）
（见第 1 页，第 29 个）
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
此主板上有 2 个接脚。
每个 USB 2.0 接脚可以
支持两个端口。
USB 3.2 Gen1 接脚
（19 针 USB3_5_6）
（见第 1 页，第 14 个）
1
IntA_PB _D+
Dummy
IntA_PB _D-
GND
IntA_PB _SS TX+
GND
IntA_PB _SS TX-
IntA_PB _SS RX+
IntA_PB _SS RX-
Vbus
Vbus
IntA_PA_SS RX-
IntA_PA_SS RX+
GND
IntA_PA_SS TX-
IntA_PA_SS TX+
GND
IntA_PA_D-
IntA_PA_D+
此主板上有一个接脚。
此 USB 3.2 Gen1 接脚可以
支持两个端口。
