ASRock X299 Creator [210/239] 简体中文

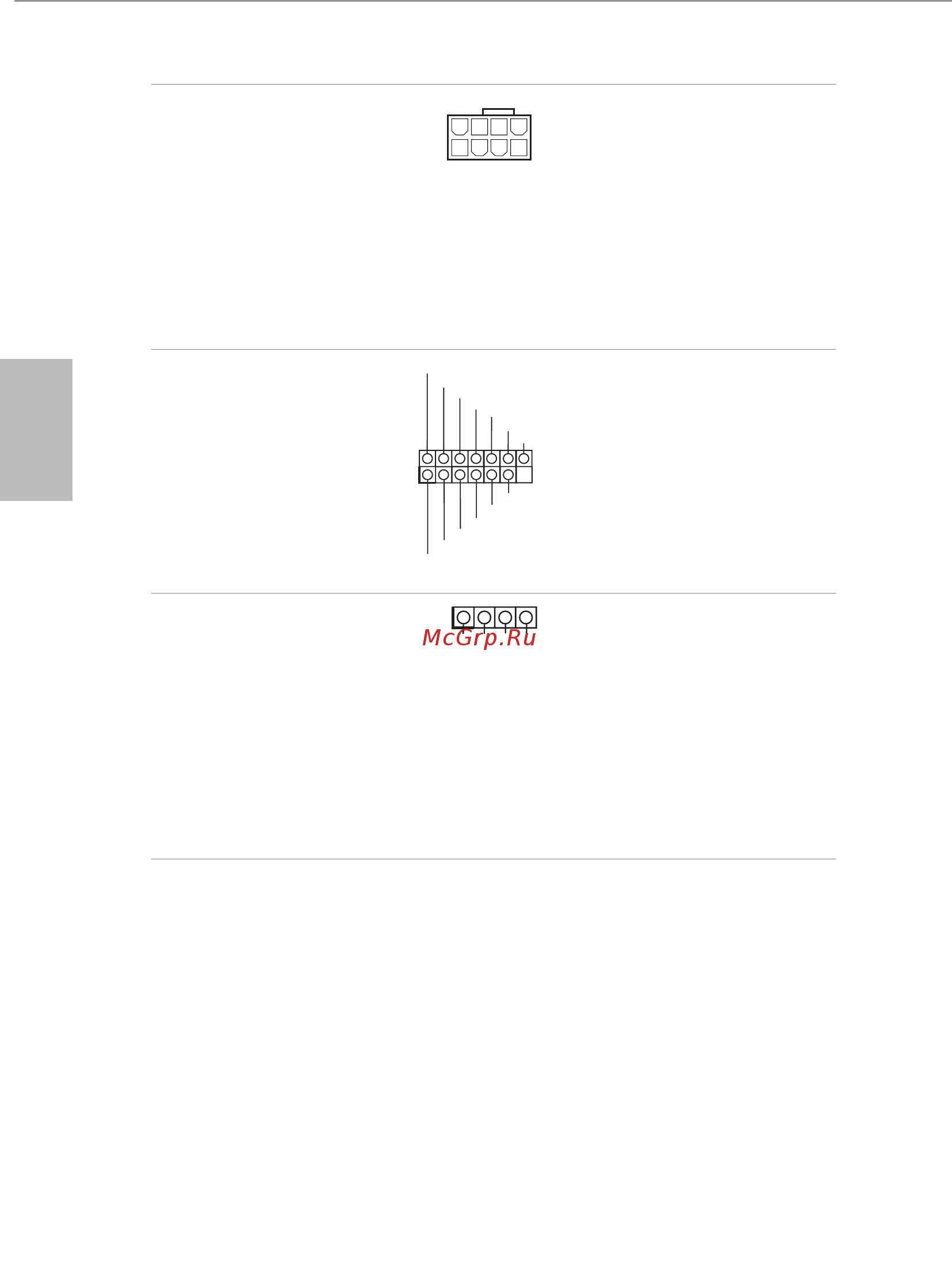

![ASRock X299 Creator [210/239] 简体中文](/views2/1686109/page210/bgd2.png)
206
简体中文
ATX 12V 电源接口
（8 针 ATX12V1）
（见第 1 页，第 4 个）
（8 针 ATX12V2）
（见第 1 页，第 3 个）
4
1
8 5
此主板提供两个 8 针
ATX 12V 电源接口。
要使用 4 针 ATX 电源，
请沿针脚 1 和针脚 5
插接它。
* 警告 : 请确保连接的
电源线用于 CPU，而非
图形卡。不要将 PCIe
电源线插接到此接口。
SPI TPM 接脚
（13 针 SPI_TPM_J1）
（见第 1 页，第 20 个）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
此接口支持 SPI Trusted
Platform Module（信任
平台模块，TPM）系统，
可以安全地存储密钥、
数字证书、密码和数据。
TPM 系统也可以帮助增强
网络安全，保护数字身份
和确保平台完整性。
RGB LED 接脚
（4 针 RGB_HEADER1）
（见第 1 页，第 32 个）
（4 针 RGB_HEADER2）
（见第 1 页，第 8 个）
12V G R B
1
这两个 RGB 接脚用于连接
RGB LED 延长线，可让
用户选择不同的 LED 灯光
效果。
注意：
RGB LED 线安装
方向切勿错误，否则，
线缆会损坏。
* 请参考第 47 页了解这个
接脚的详情。
