141
X299 Creator
Português

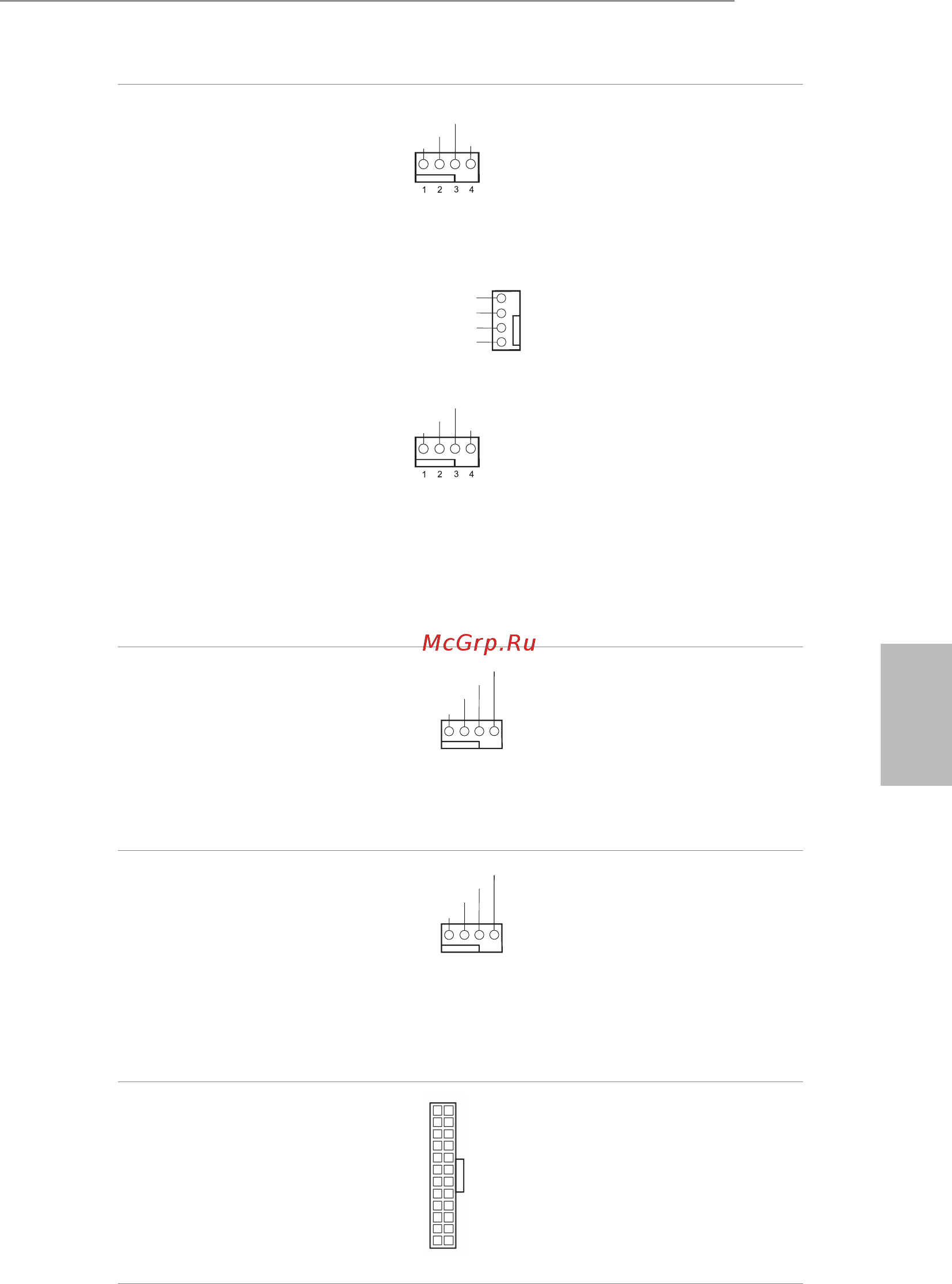

Conectores de chassi e
ventoinha de bomba de
água
(CHA_FAN1/WP de
4 pinos)
(ver p.1, N.º 10)
(CHA_FAN2/WP de
4 pinos)
(ver p.1, N.º 25)
(CHA_FAN3/WP de
4 pinos)
(ver p.1, N.º 27)
(CHA_FAN4/WP de
4 pinos)
(ver p.1, N.º 28)
(CHA_FAN5/WP de
4 pinos)
(ver p.1, N.º 34)
Esta placa mãe fornece
conectores de ventoinha
chassi
com cinco 4-Pin de
resfriamento a água. Se
você pretende conectar um
ventilador de refrigeração a
água de
chassis
de 3 pinos, por
favor, conecte-o ao Pino 1-3.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 13)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Esta placa mãe inclui um
conector de ventilador da
CPU (Ventilador silencioso)
de 4 pinos. Se você pretende
conectar um ventilador da
CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector de ventoinha de
bomba de água CPU
(CPU_FAN2/WP de
4 pinos)
(ver p.1, N.º 11)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Esta placa mãe inclui um
conector de ventilador da
CPU de refrigeração a água
de 4 pinos. Se você pretende
conectar um ventilador de
refrigeração a água da CPU de
3 pinos, por favor, conecte-o
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 9)
12
1
24
13
Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos. Para utilizar uma
fonte de alimentação ATX de
20 pinos, introduza-a no
Pino 1 e Pino 13.
GND
FAN_VOLTAG E_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG E_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN _ VOLTAGE
CHA _FAN_SPEED
F A N_SPEED_CO N TRO L
4
3
2
1
