ASRock X299 Creator [176/239] 한 국 어

172

한 국 어

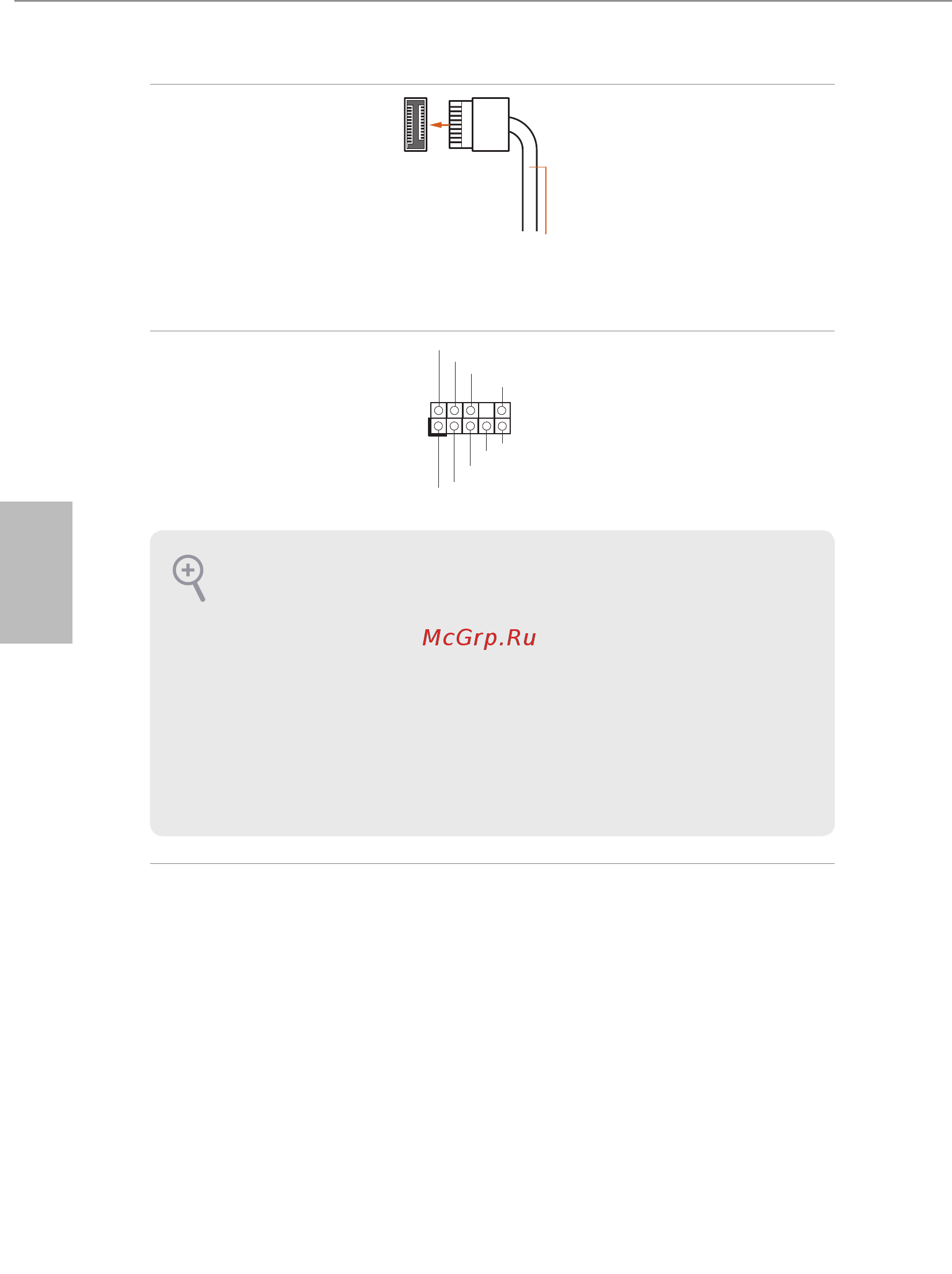

전면 패널 타입 C USB 3.2

Gen2 헤더

(26 핀 USB32_TC1)

(1 페이지 , 12 번 항목

참조 )

USB Type-C Cable

이 마더보드에는 전면 패널

타입 C USB 3.2 Gen2헤더

1개가 있습니다. 이 헤더는

추가 USB 3.2 Gen2 포트용

USB 3.2 Gen2 모듈을

연결하는 데 사용됩니다 .

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1 페이지 , 35 번 항목

참조 )

J _S EN SE

O UT 2_ L

M IC _R ET

P RE SE NC E#

GND

O UT 2_ R

M IC 2_ R

M IC 2_ L

OUT_RET

이 헤더는 오디오 장치를

전면 오디오 패널에

연결하는 데 사용됩니다 .

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와

이어가 HDA를 지원해야 합니다. 설명서 및 섀시 설명서에 나와 있는 지침을

따라 시스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오

헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .

B. Audio_R (RIN)을 OUT2_R에 연결하고 Audio_L (LIN)을 OUT2_L에 연결

합니다 .

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC’97 오디오

패널용으로 연결할 필요가 없습니다 .

E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서

“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
