225
X299 Creator
繁體中文

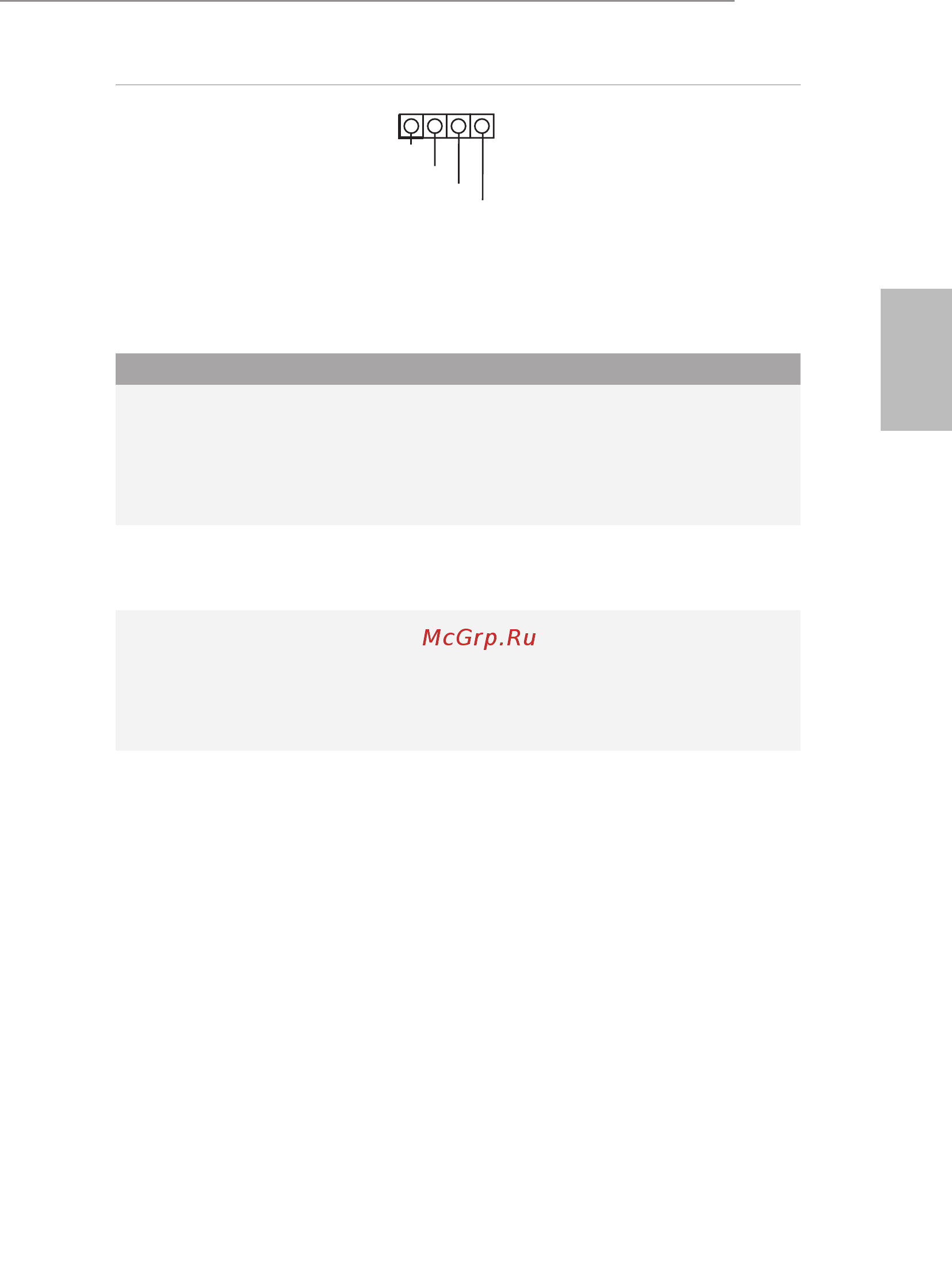

Virtual RAID On CPU
排針
(4-pin VROC1)
（請參閱第 1 頁，
編號 33）
GND
GND
+3VSB
VROC RAID KEY
1
此接頭支援
Intel®
Virtual
RAID on CPU 及 NVME/
AHCI RAID on CPU PCIE。
導入 Intel VROC 產品後，共有三種操作模式：
SKU 需要硬體金鑰 主要功能
直通 不需要
• 僅限直通 ( 無 RAID)
• LED 管理
• 熱插拔支援
• RAID 0 支援 Intel Fultondale NVMe SSD
標準版 VROCSTANMOD
• 直通 SKU 功能
• RAID 0、1、10
高級版
ISS
VROCPREMMOD
VROCISSDMOD
• 標準版 SKU 功能
• RAID 5
• RAID 5 Write Hole Closure
* 僅支援 Intel SSD。
* 如需 VROC 進一步的詳細資料，請參閱 Intel 發佈的官方資訊。
