77
X299 Creator
Français

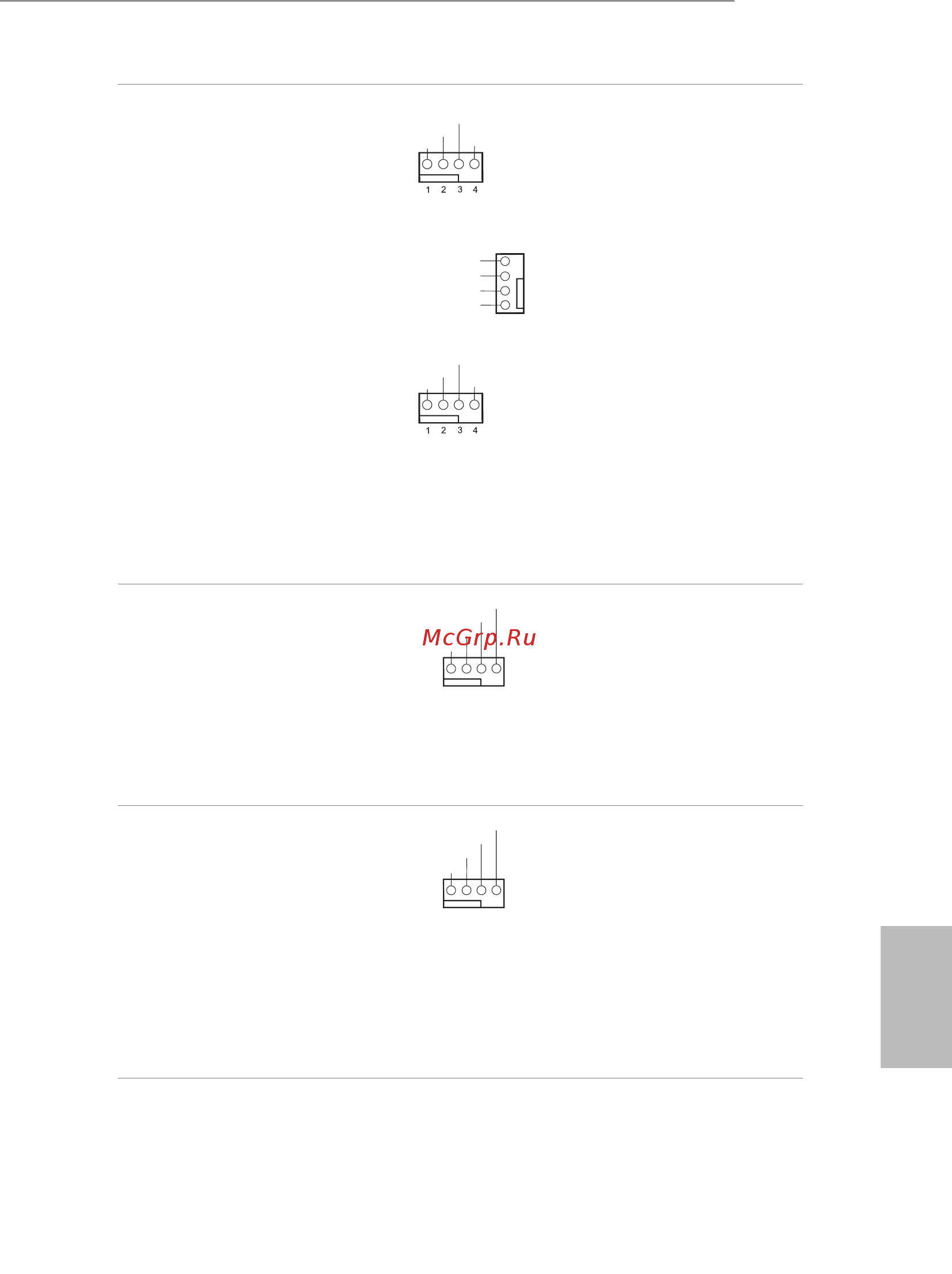

Connecteurs du ventilateur
de pompe à eau du châssis
(CHA_FAN1/WP à
4 broches)
(voir p.1, No. 10)
(CHA_FAN2/WP à
4 broches)
(voir p.1, No. 25)
(CHA_FAN3/WP à
4 broches)
(voir p.1, No. 27)
(CHA_FAN4/WP
4 broches)
(voir p.1, No. 28)
(CHA_FAN5/WP
4 broches)
(voir p.1, No. 34)
Cette carte mère est dotée
de cinq connecteurs pour
ventilateur de
châssis
à
refroidissement par eau à
4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
châssis
à 3 broches, veuillez le
brancher sur la Broche 1-3.
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 13)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
broche 1-3.
Connecteur pour
ventilateur de pompe à eau
du processeur
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 11)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur à
refroidissement par eau à
4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_V OLTAGE
CHA_FAN_SPEED
F A N_SPEED_CON TRO L
4
3
2
1
