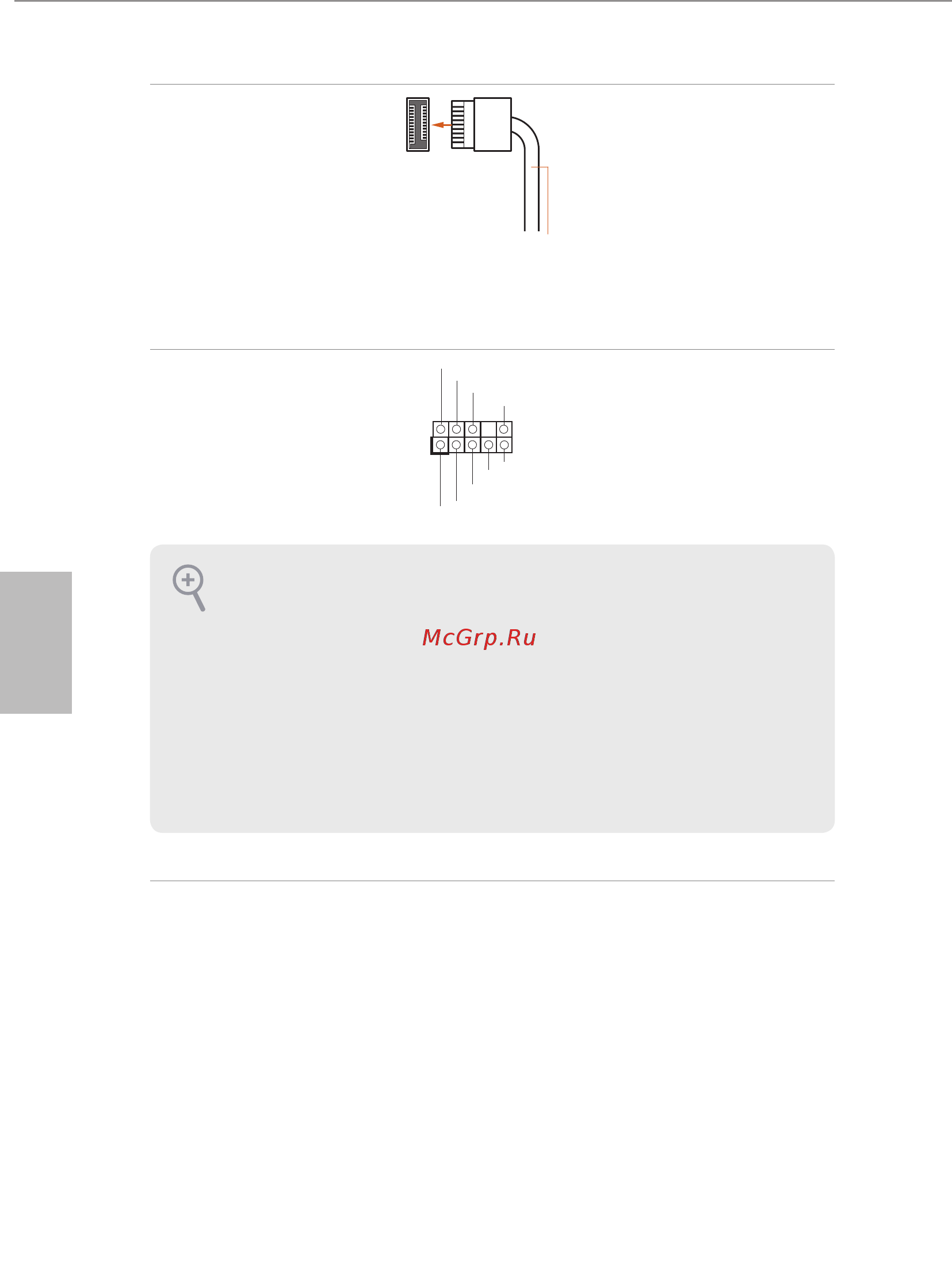

Złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego
(26-pinowe USB32_TC1)
(sprawdź s.1, Nr 12)
USB Type-C Cable
Na tej płycie głównej
dostępne jest jedno złącze
główkowe Gen2 USB 3.2
typu C panelu przedniego.
To złącze główkowe jest
używane do podłączania
modułu USB 3.2 Gen2 dla
dodatkowych portów USB 3.2
Gen2.
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 35)
J _S EN SE
O UT 2_ L
1
M IC _R ET
P RE SE NC E#
GND
O UT 2_ R
M IC 2_ R
M IC 2_ L
OUT_RET
To złącze główkowe służy do
podłączania urządzeń audio
do przedniego panelu audio.
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym
audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich
podłączać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
