98
Português

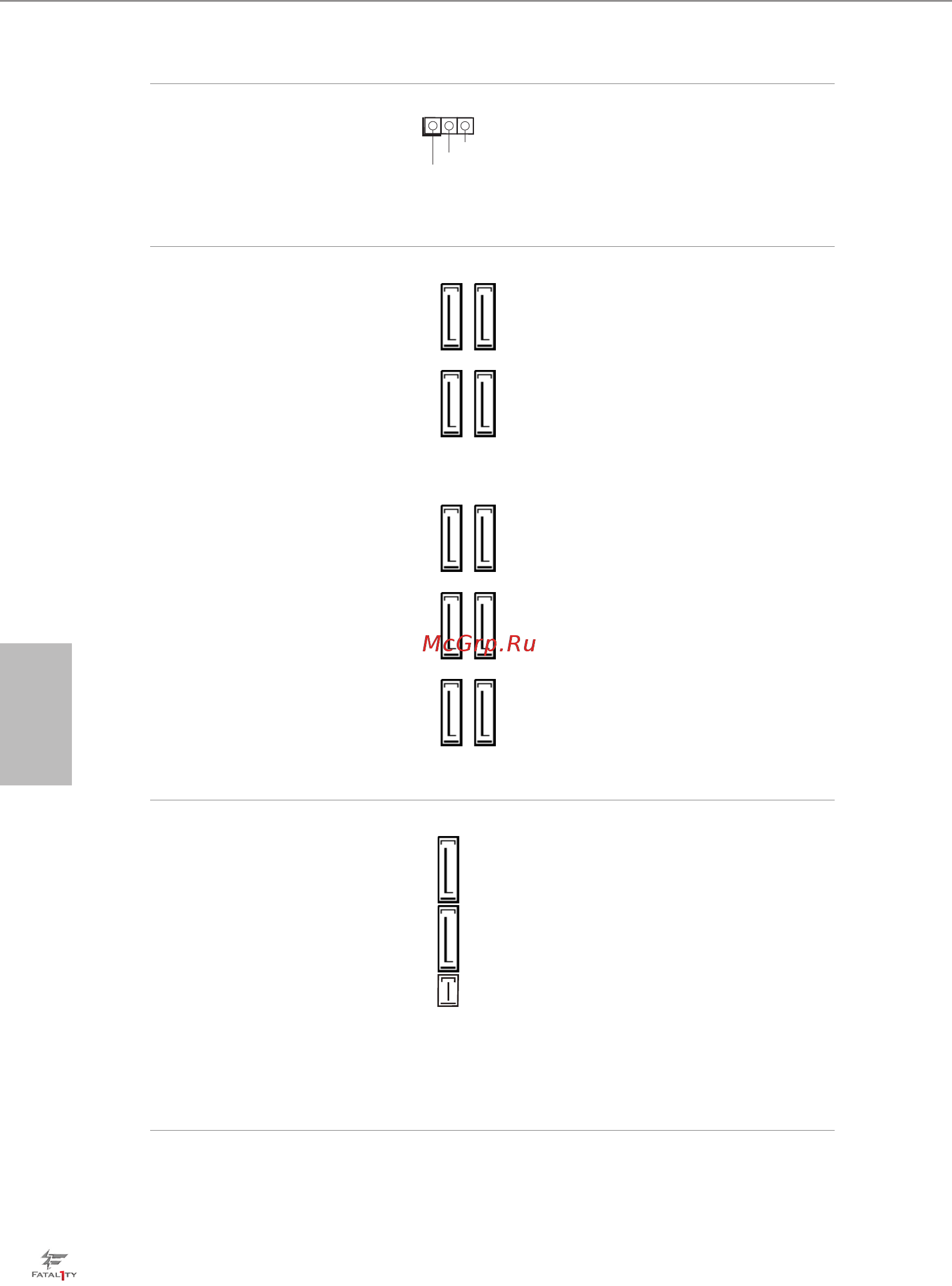

Suporte LED de
alimentação
(PLED1 de 3 pinos)
(ver p.1, N.º 17)
Por favor, conecte o LED
de alimentação do chassi
neste suporte para
indicar
o estado de alimentação do
sistema.
Conectores série ATA3
(S_SATA3_0_1:
ver p.1, N.º 10)
(S_SATA3_2_3:
ver p.1 No. 11)
(SATA3_0_3:
ver p.1, N.º 12)
(SATA3_1_4:
ver p.1 No. 13)
(SATA3_2_5:
ver p.1 No. 14)
Estes dez conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados
de até 6,0 Gb/s. Se a
porta eSATA no painel
posterior de E/S estiver
ligada, a S_SATA3_3
interna não irá funcionar.
Se o soquete Ultra M.2 foi
ocupado, o S_SATA3_2
não irá funcionar. O
SATA3_4, SATA3_5 são
compartilhados com o
conector SATA Express
(SATAE_1).
* RAID é compatível
apenas com as portas
SATA3_0 ~ SATA3_5.
C onect or Se r ial ATA
Express
(SATAE_1)
(ver p.1, N.º 15)
Por favor, conecte
dispositivos de
armazenamento PCIe ou
SATA a este conector. O
conector SATA Express
é compartilhado com
o Soquete SATA3_4 e
SATA3_5.
*A interface SATA Express
é uma combinação de
SATAE_1, SATA3_4 e
SATA3_5.
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
SATA3_4
SATA3_5
SATAE_1
