124
한 국 어

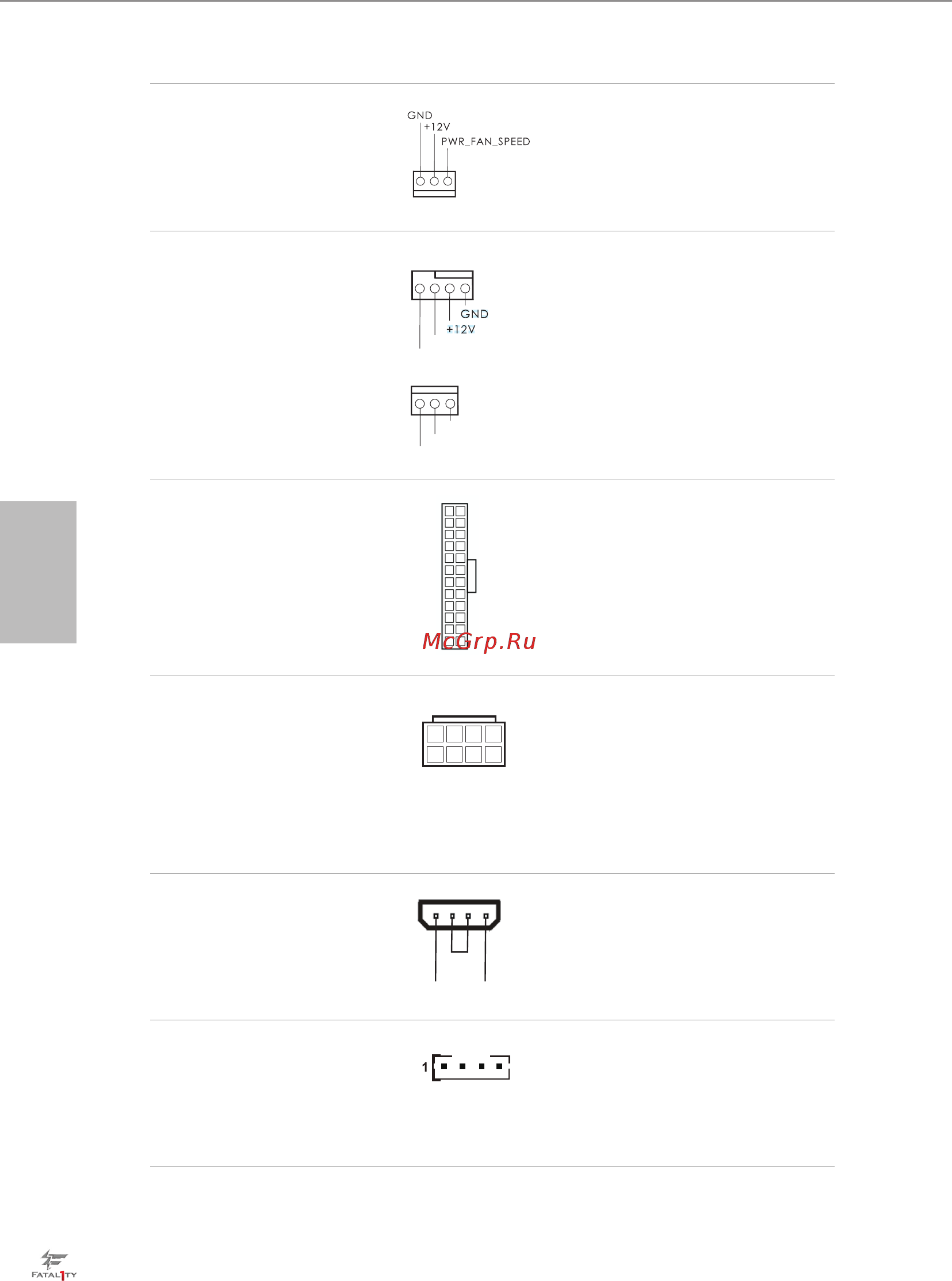

(3 핀 PWR_FAN1)
(1 페이지 , 31 번 항목 참
조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번 항목 참
조 )
(3 핀 CPU_FAN2)
(1 페이지 , 5 번 항목 참
조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다 . 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3 에 연
결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 7 번 항목 참
조 )
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13 을
따라 연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 2 번 항목 참
조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 5 을
따라 연결하십시오 .
PCIe 전원 커넥터
(4 핀 PCIE_PWR1)
(1 페이지 , 28 번 항목 참
조 )
3 개 이상의 그래픽 카드가 설치
되어 있을 때 4 핀 몰렉스 전원
케이블을 이 커넥터에 연결하
십시오 .
HDD 세이버 커넥터
(4 핀 SATA_PWR_1)
(1 페이지 , 16 번 항목 참
조 )
HDD 의 전원 상태를 관리하려
면 HDD 세이버 케이블을 이 커
넥터에 연결하십시오 .
12
1
24
13
4 1
8 5
CPU_FA N_SPEED
FAN_SP EED_CON TROL
4 3 2 1
GND
FAN_VOLTAGE
FAN_SPEED
+12V DETECT
GND
