50
Français

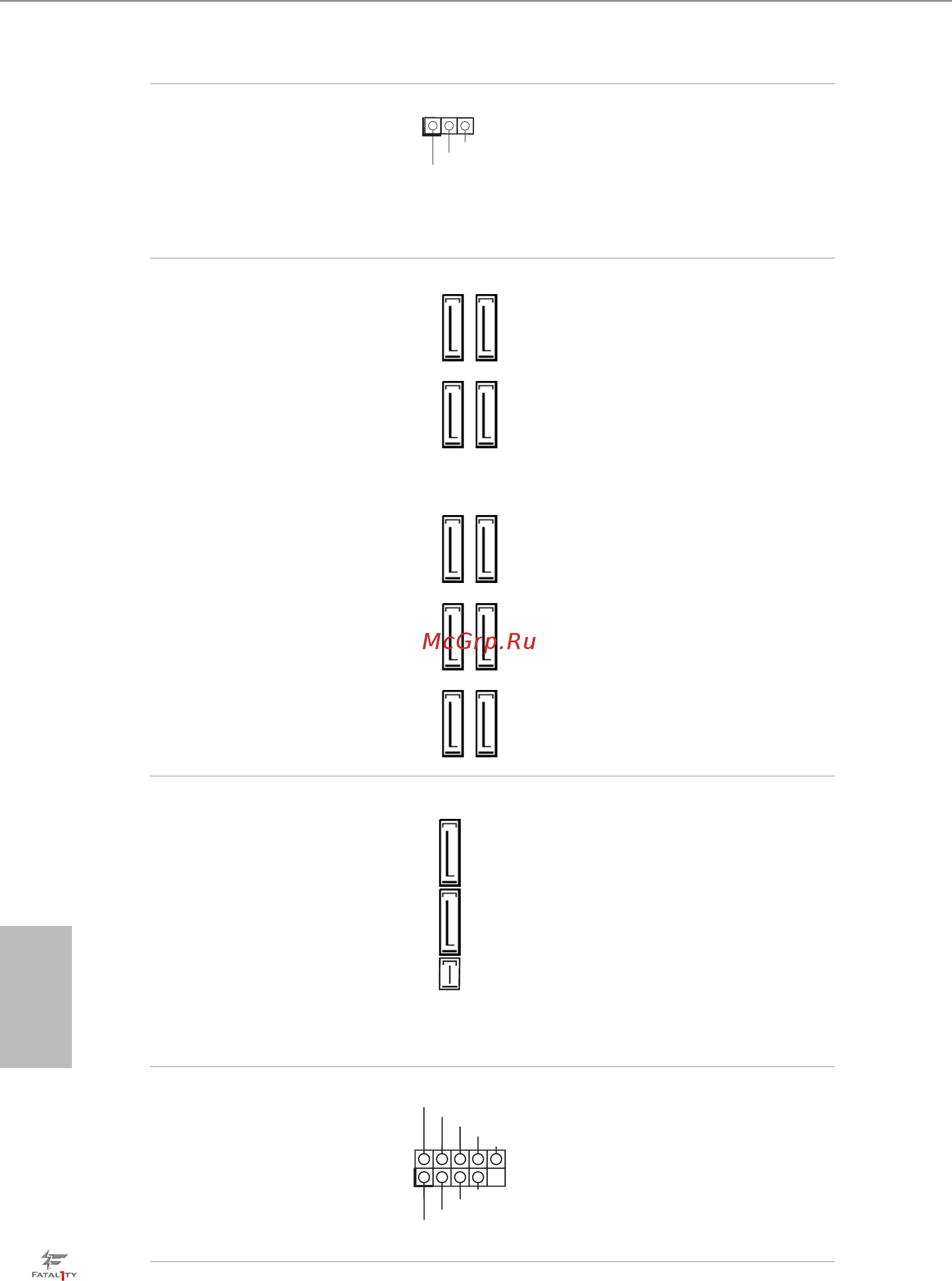

Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1, No. 17)
Veuillez brancher le
LED d’alimentation du
châssis sur cette embase
pour indiquer l’état
d’alimentation du sys-
tème.
Connecteurs Serial ATA3
(S_SATA3_0_1:
voir p.1, No. 10)
(S_SATA3_2_3:
voir p.1, No. 11)
(SATA3_0_3:
voir p.1, No. 12)
(SATA3_1_4:
voir p.1, No. 13)
(SATA3_2_5:
voir p.1, No. 14)
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Si le port eSATA sur le
panneau E/S arrière a été
connecté, le S_SATA3_3
interne ne fonctionnera
pas. Si le socket Ultra M.2
est occupé, le S_SATA3_2
interne ne fonctionnera
pas. SATA3_4, SATA3_5
sont partagés avec le
connecteur SATA Express
(SATAE_1).
* RAID est uniquement
pris en charge sur les ports
SATA3_0 ~ SATA3_5.
Connecteur série ATA
Express
(SATAE_1)
(voir p.1, No. 15)
Veuillez connecter des
périphériques de stockage
SATA ou PCIe à ce
connecteur.
Le connecteur SATA
Express est partagé avec
SATA3_4 et SATA3_5.
*L’interface SATA Express
est une combinaison de
SATAE_1, SATA3_4 et
SATA3_5.
Embases USB 2.0
(USB5_6 à 9 broches)
(voir p.1, No. 25)
(USB7_8 à 9 broches)
(voir p.1, No. 24)
En plus des quatre ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases.
Chaque embase USB 2.0
peut prendre en charge
deux ports.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
SATA3_4
SATA3_5
SATAE_1
