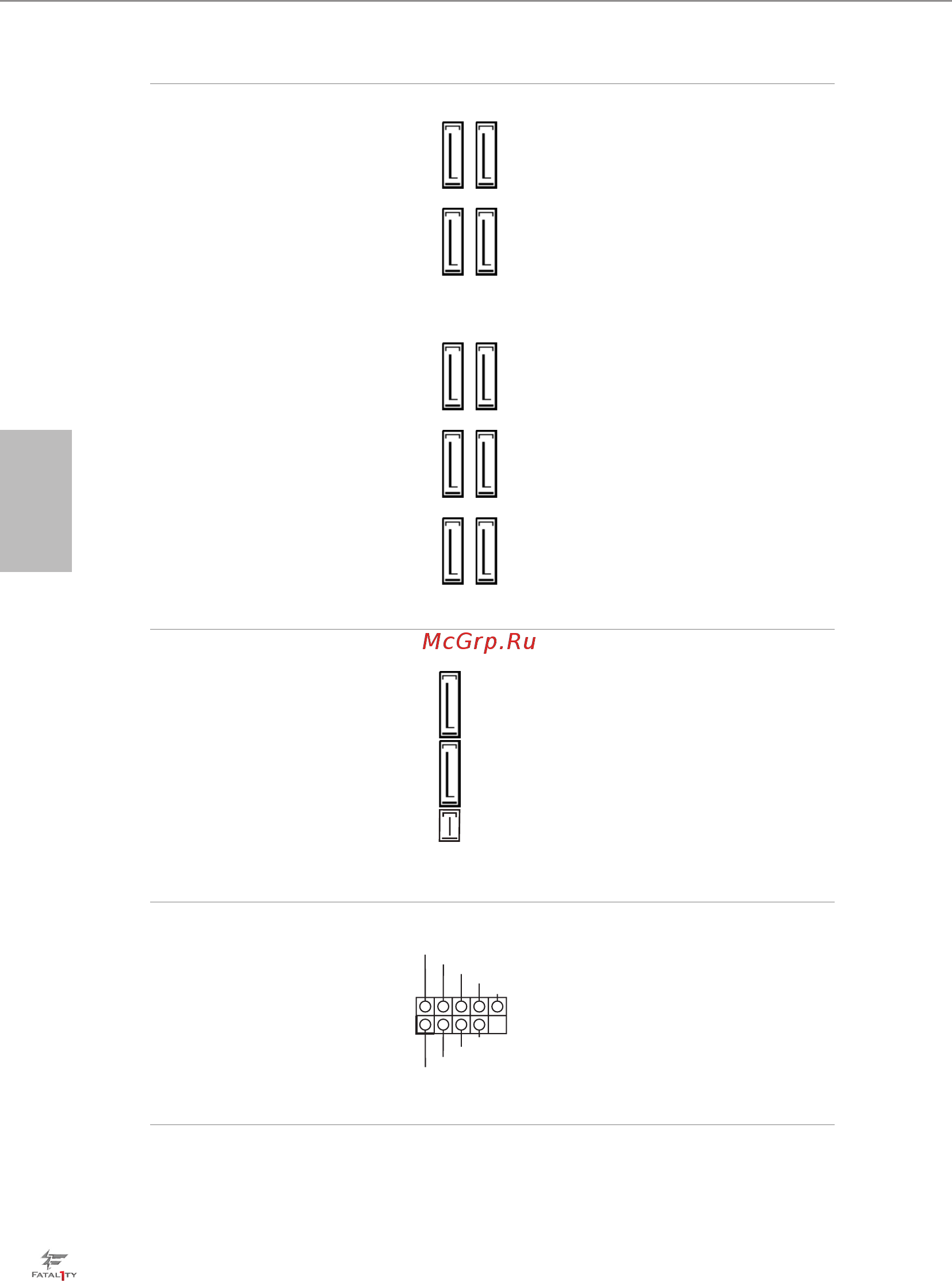

シリアル ATA3 コネクタ
ー
(S_SATA3_0_1:
p.1、No. 10 参照）
(S_SATA3_2_3:
p.1、No. 11 参照）
(SATA3_0_3:
p.1、No. 12 参照）
(SATA3_1_4:
p.1、No. 13 参照）
(SATA3_2_5:
p.1、No. 14 参照）
これら 10 個 の SATA3 コ
ネクタは、最高 6.0 Gb/s
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルに
対応します。 eSATA ポー
トが背面 I/O に接続さ
れている場合は、内部 S_
SATA3_3 は機能しませ
ん。 ウルトラ M.2 ソケッ
トが使用されている場合
は、内部 S_SATA3_2 は
機能しません。 SATA3_4,
SATA3_5 は SATA Express
コネクタ (SATAE_1) と共
有します。
* RAID に対応するのは
SATA3_0 ~ SATA3_5 ポー
ト上だけです。
シリアル ATA Express コ
ネクタ
(SATAE_1)
（p.1 、No. 15 参照）
SATA ストレージデバイスまた
は PCIe ストレージデバイスを
このコネクタに接続してくださ
い。 SATA Express コネクタは、
SATA3_4 および SATA3_5 と共
有します。
* SATA Express インターフェー
スは、SATAE_1、SATA3_4 およ
び SATA3_5 の組合せです。
USB 2.0 ヘッダー
（9 ピン USB5_6）
（p.1、No. 25 参照）
（9 ピン USB7_8）
（p.1、No. 24 参照）
I/O パネルの 4 つの USB
2.0 ポートに加えて、この
マザーボードには 2 つの
ヘッダーがあります。各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
SATA3_4
SATA3_5
SATAE_1
