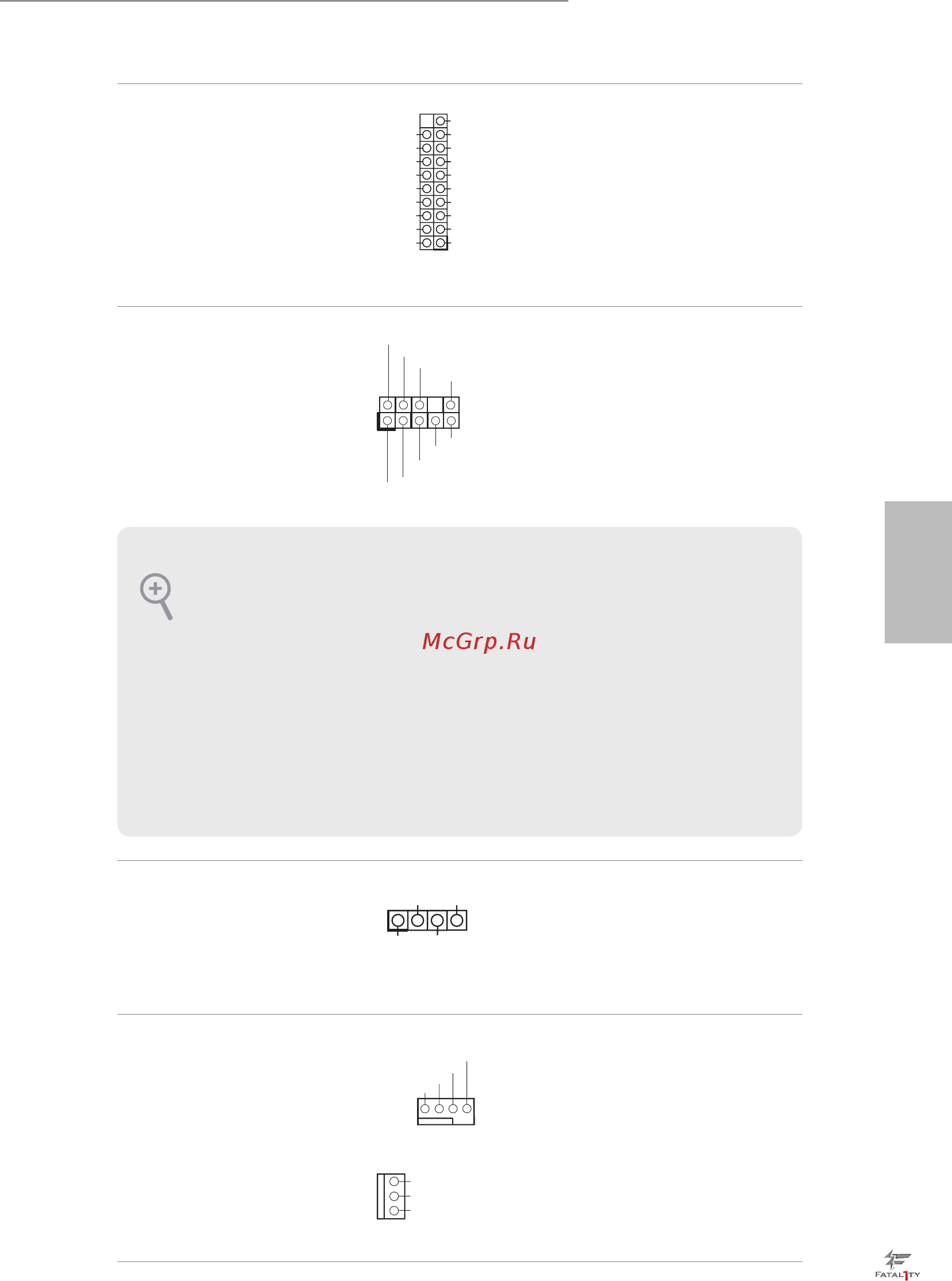

한 국 어
Fatal1ty X99M Killer/3.1 Series
USB 3.0 헤더
(19 핀 USB3_5_6)
(1 페이지 , 8 번 항목 참
조 )
I/O 패널에 USB 3.0 포트
두 개가 탑재되어 있을
뿐 아니라 마더보드에 헤
더 한 개가 탑재되어 있
습니다 . 각 USB3.0 헤더
는 포트 두 개를 지원할
수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 29 번 항목 참
조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 22 번 항목 참
조 )
섀시 스피커를 이 헤더에
연결하십시오 .
섀시 및 전원 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 23 번 항목 참
조 )
(3 핀 CHA_FAN2)
(1 페이지 , 9 번 항목 참
조 )
팬 케이블을 팬 커넥터
에 연결하고 검은색 와이
어를 접지핀에 연결하십
시오 . CHA_FAN 팬 속도
는 UEFI 또는 F-Stream 를
통하여 제어할 수 있습니
다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
+5V
DUMMY
DUMMY
SPEAKER
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와
이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을
따라 시스템을 설치하십시오 .
2.
ACí 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디
오 헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . ACí 97 오디
오 패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 ì FrontMicî 탭으로 가서
ì 녹음 볼륨î 을 조정합니다 .
1
IntA_PB _D+
Dummy
IntA_PB _D-
GND
IntA_PB _SSTX +
GND
IntA_PB _SSTX -
IntA_PB _SSRX +
IntA_PB _SSRX -
VbusVbus
Vbus
IntA _PA_SS RX-
IntA _PA_SS RX+
GND
IntA _PA_SS TX-
IntA _PA_SS TX+
GND
IntA _PA_D-
IntA _PA_D+
FAN_SPEED
FAN_SPEED_C ONT ROL
GND
+12V
1 2 3 4
GND
FAN_VOLTAGE
FAN_SPEED
