38
Deutsch

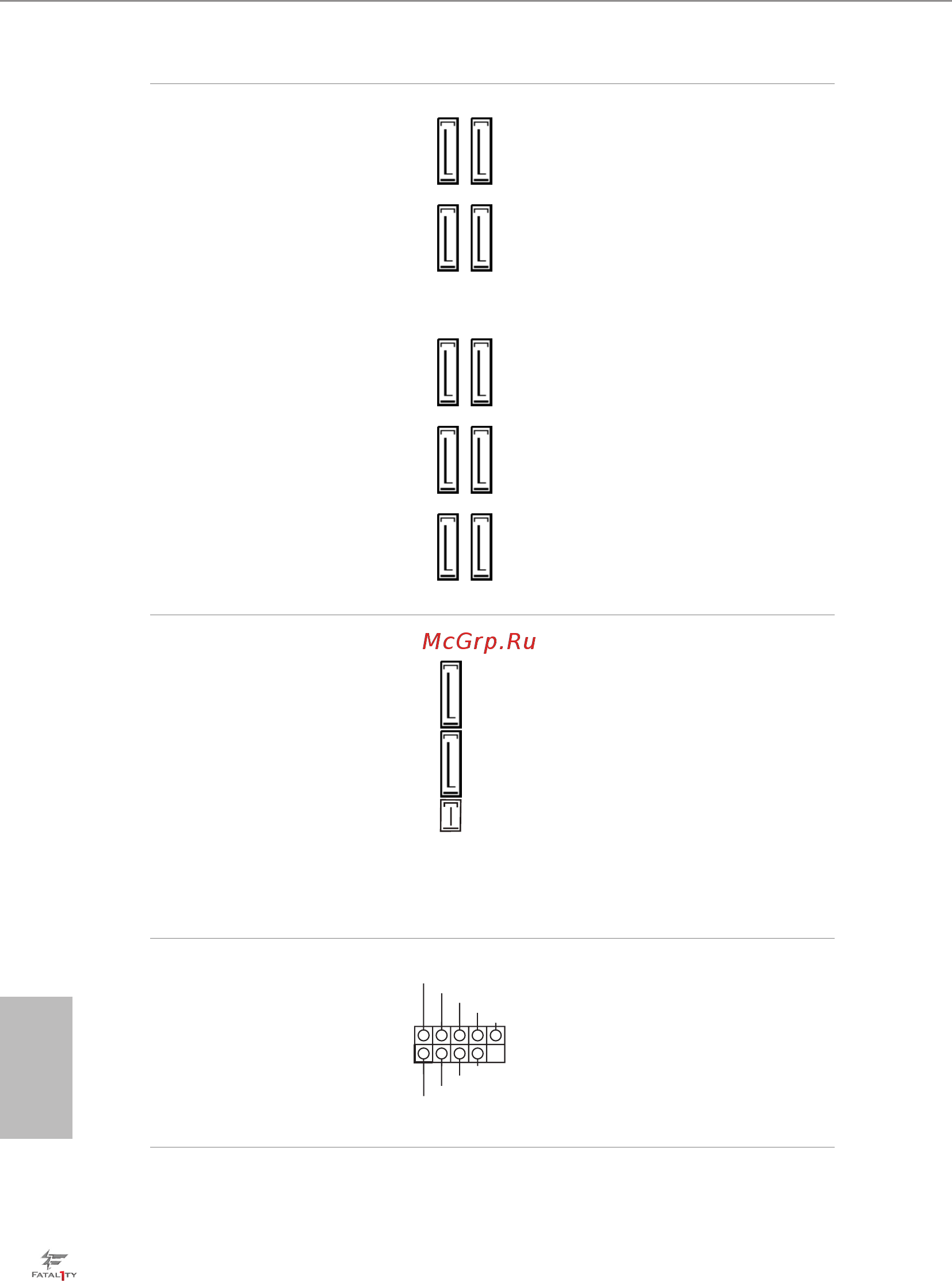

Serial-ATA-III-
Anschlüsse
(S_SATA3_0_1:
siehe S. 1, Nr. 10)
(S_SATA3_2_3:
siehe S. 1, Nr. 11)
(SATA3_0_3:
siehe S. 1, Nr. 12)
(SATA3_1_4:
siehe S. 1, Nr. 13)
(SATA3_2_5:
siehe S. 1, Nr. 14)
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte
mit einer Datenübertr
agungsgeschwindigkei
t bis 6,0 Gb/s. Falls der
eSATA-Port am hinteren
E/A angeschlossen wurde,
funktioniert der interne
S_SATA3_3-Anschluss
nicht. Bei Bestückung des
Ultra M.2-Sockels ist der
interne S_SATA3_2-Port
ohne Funktion. SATA3_4,
SATA3_5 werden mit dem
SATA-Express-Anschluss
geteilt (SATAE_1).
* RAID wird nur an
den Ports SATA3_0 bis
SATA3_5 unterstützt.
Serial-ATA-Express-
Anschluss
(SATAE_1:
siehe S. 1, Nr. 15)
Bitte verbinden Sie
entweder SATA- oder
PCIe-Speichergeräte mit
diesem Anschluss. Der
SATA-Express-Anschluss
wird mit SATA3_4 und
SATA3_5 geteilt.
* Die SATA Express-
Schnittstelle ist eine
Kombination aus
SATAE_1, SATA3_4 und
SATA3_5.
USB 2.0-Stileisten
(9-polig, USB5_6)
(siehe S. 1, Nr. 25)
(9-polig, USB7_8)
(siehe S. 1, Nr. 24)
Neben vier USB 2.0-Ports
an der E/A-Blende
benden sich zwei
Stileisten an diesem
Motherboard. Jede USB
2.0-Stileiste kann zwei
Ports unterstützen.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
SATA3_4
SATA3_5
SATAE_1
