89
Русский
Fatal1ty X99M Killer/3.1 Series

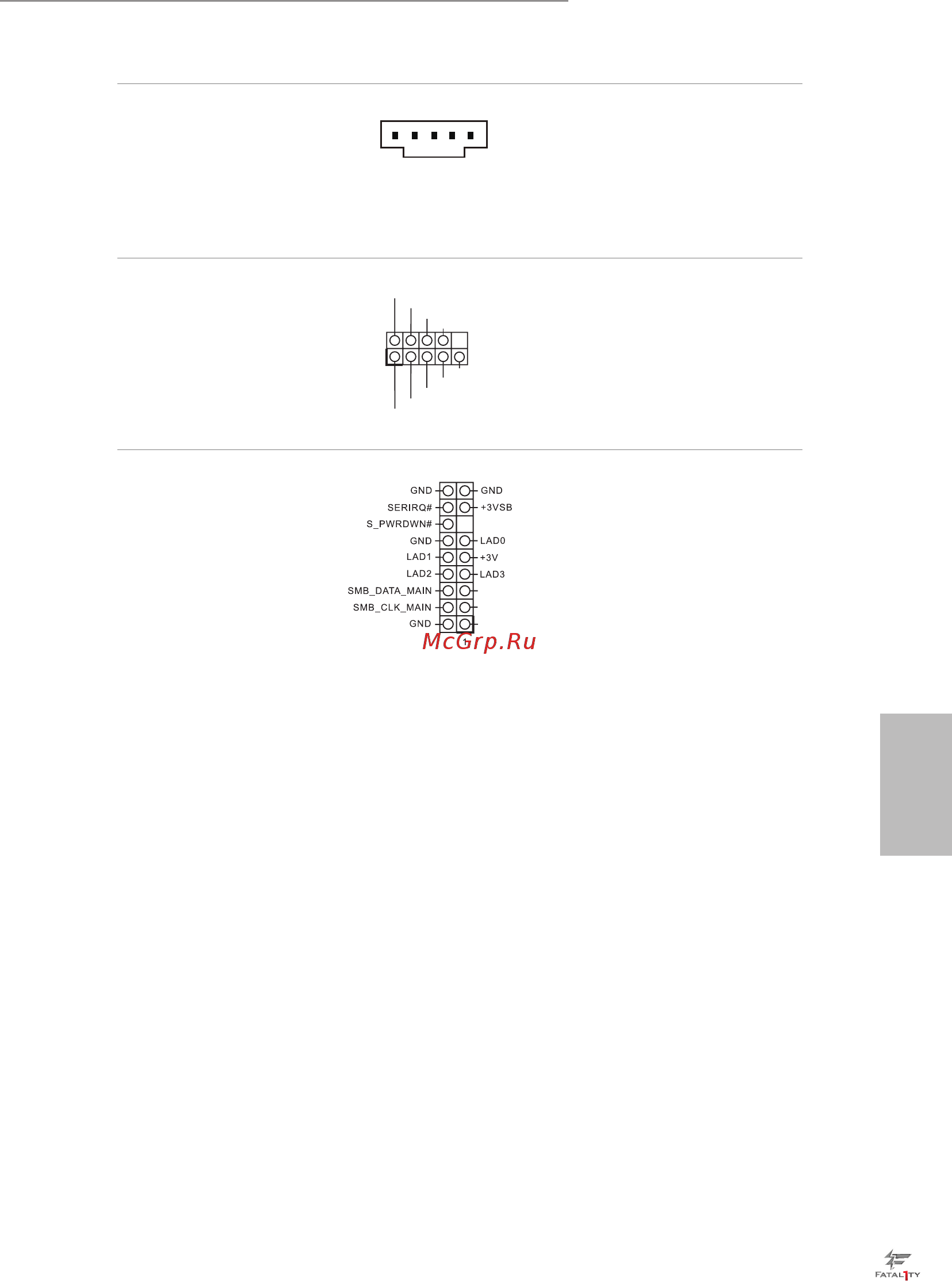

Разъем hunderbolt AIC
(5-контактный TBT1)
(См. стр. 1, № 27)
При установке расширительной
платы (AIC-карты)
hunderbolt™ подключите к
данному разъему 5-контактный
сигнальный кабель (кабель
интерфейса GPIO).
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 26)
Колодка поддерживает
подключение модуля
последовательного
порта.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 6)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
PCIRST#
FRAME
PCICLK
