64
Italiano

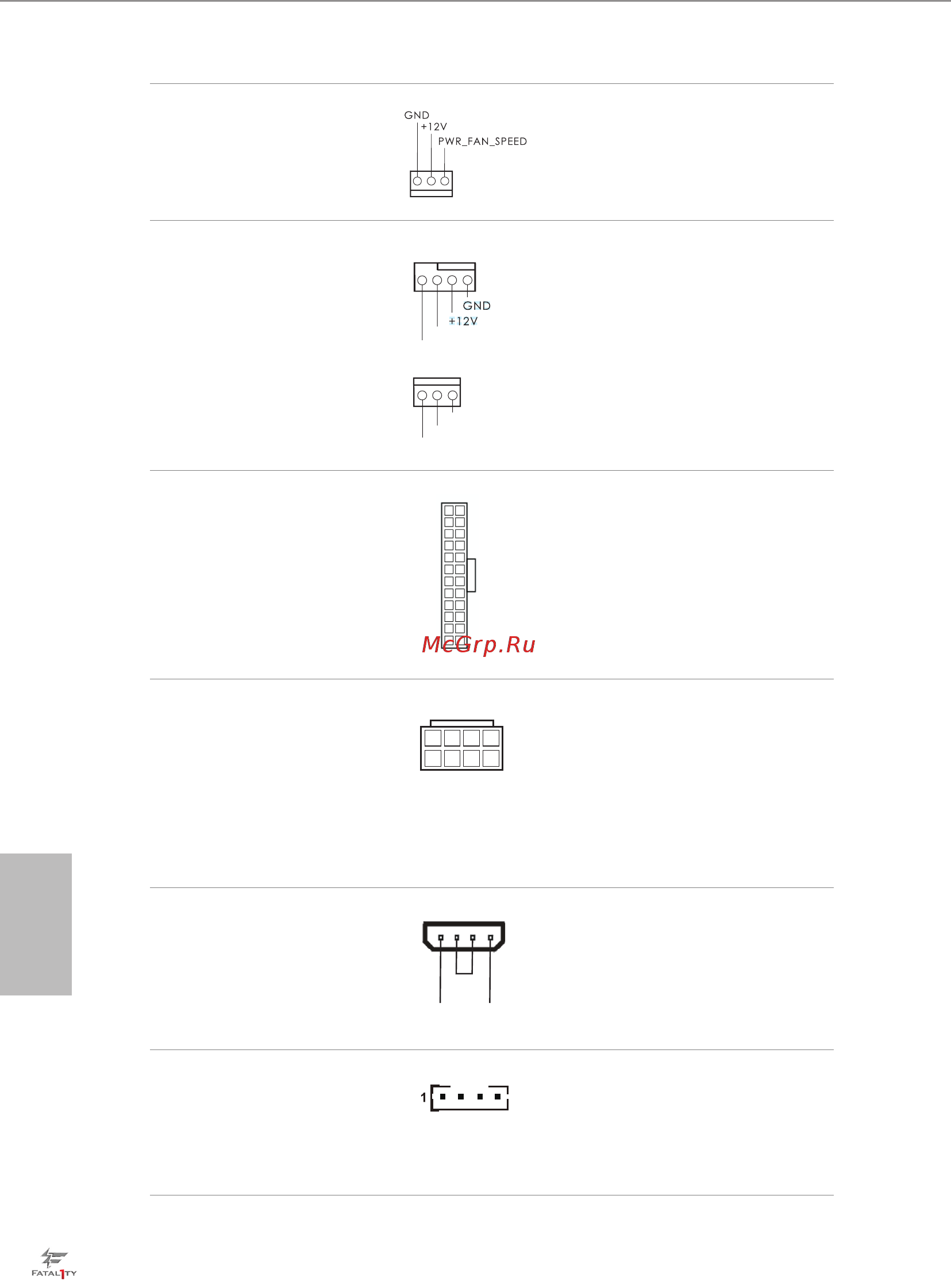

(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 31)
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 4)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 5)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4
pin. Se si decide di col-
legare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Connettore alimentazione
PCIe
(4-pin PCIE_PWR1)
(vedere pag. 1, n. 28)
Collegare un cavo di
alimentazione molex a 4 pin
a questo connettore quando
sono installate più di tre schede
grache.
Connettore HDD Saver
(4-pin SATA_PWR_1)
(vedere pag. 1, n. 16)
Collegare il cavo HDD Saver a
questo connettore per gestire lo
stato d’alimentazione dell’unità
HDD.
12
1
24
13
4 1
8 5
CPU_FAN_SP EED
FAN_SPEED_ CONTROL
4 3 2 1
GND
FAN_VOLTAGE
FAN_SPEED
+12V DETECT
GND
