40
Deutsch

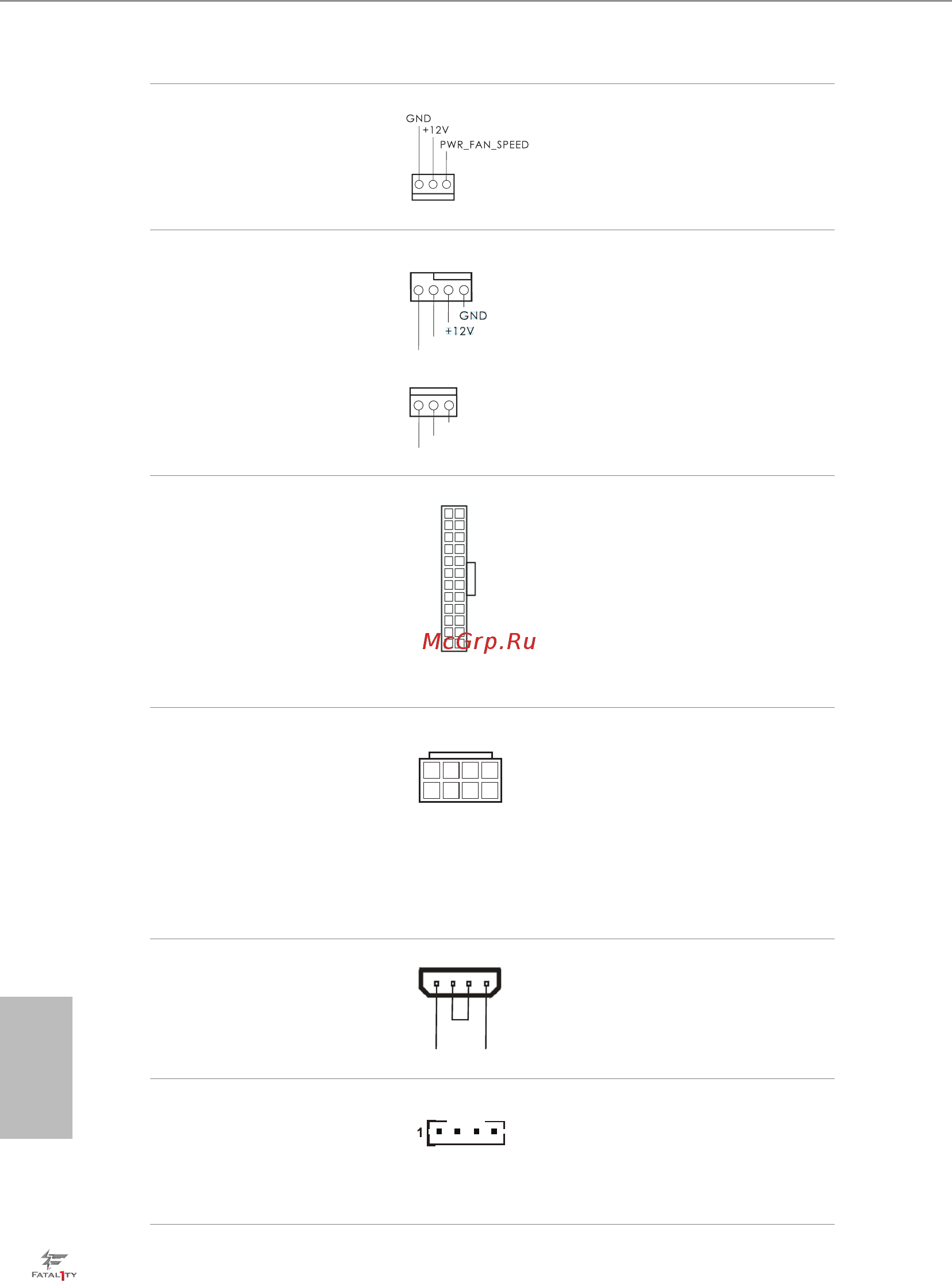

(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 31)
CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 4)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 5)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 7)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 2)
Dieses Motherboard
bietet einen 8-poligen
ATX-12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
PCIe-Netzanschluss
(4-polig, PCIE_PWR1)
(siehe S. 1, Nr. 28)
Bitte verbinden Sie ein 4-poliges
Molex-Netzkabel mit diesem
Anschluss, wenn mehr als drei
Grakkarten installiert sind.
HDD-Saver-Anschluss
(4-polig, SATA_PWR_1)
(siehe S. 1, Nr. 16)
Bitte verbinden Sie zum
Verwalten des Energiestatus der
Festplatte das HDD-Saver-Kabel
mit diesem Anschluss.
12
1
24
13
4 1
8 5
CPU_FAN_SP EED
FAN_SPEED_ CONTROL
4 3 2 1
GND
FAN_VOLTAGE
FAN_SPEED
+12V DETECT
GND
