53
Français
Fatal1ty X99M Killer/3.1 Series

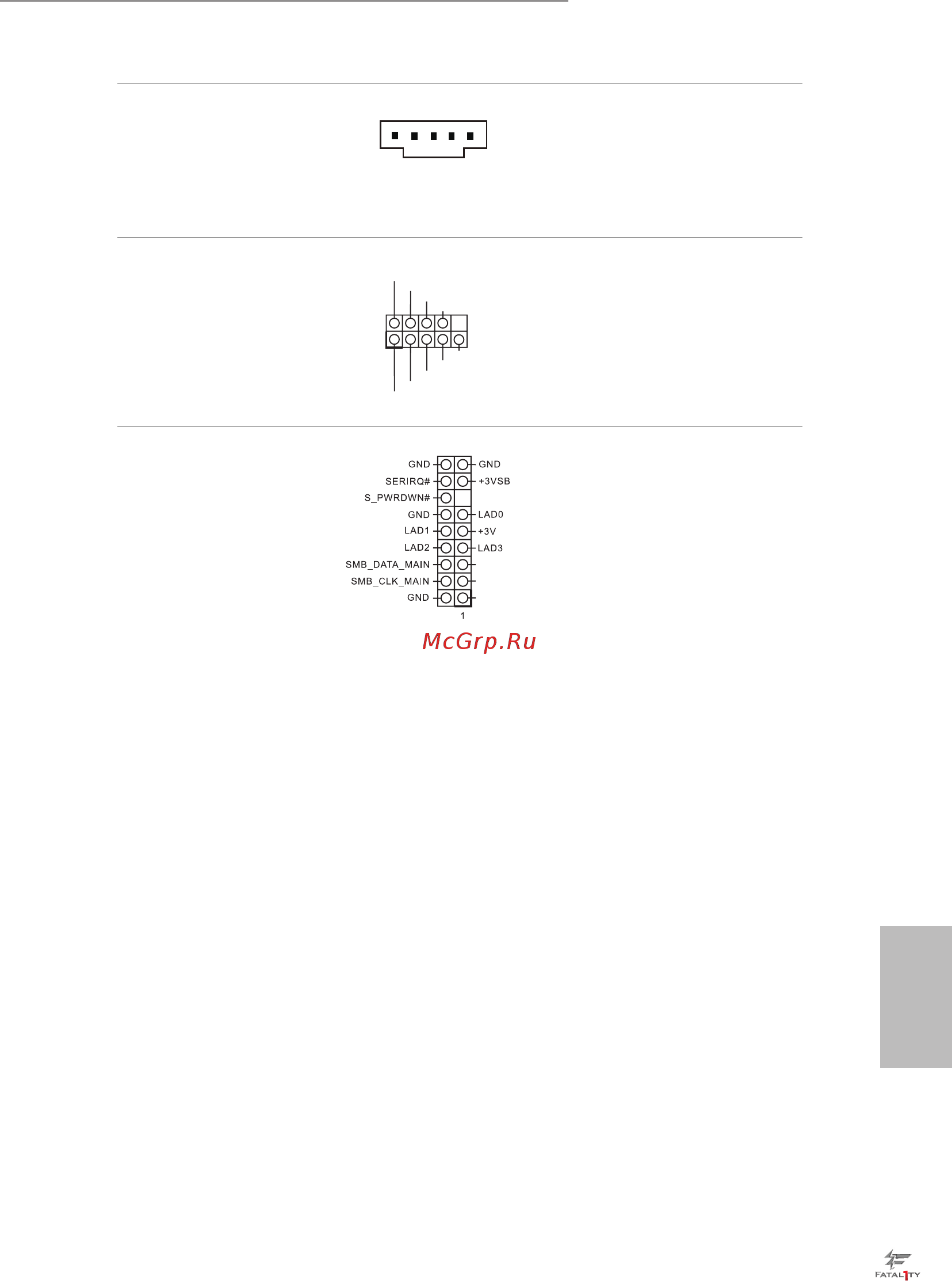

Connecteur underbolt
AIC
(TBT1 à 5 broches)
(voir p.1, No. 27)
Veuillez connecter un câble de
signal à 5 broches (câble GPIO)
à ce connecteur lorsque vous
utilisez une carte d'extension
underbolt™ (AIC).
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 26)
Cette embase prend en
charge un module de port
série.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 6)
Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le sys-
tème TPM permet également de
renforcer la sécurité du réseau, de
protéger les identités numériques
et de préserver l'intégrité de la
plateforme.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
PCIRST#
FRAME
PCICLK
