• Наружные блоки • СИСТЕМА РЕ КУПЕРА ЦИ И ТЕПЛА VRV • REYQ8-48P8Y1B
1
5
• Системы VRV • Наружные блоки
106

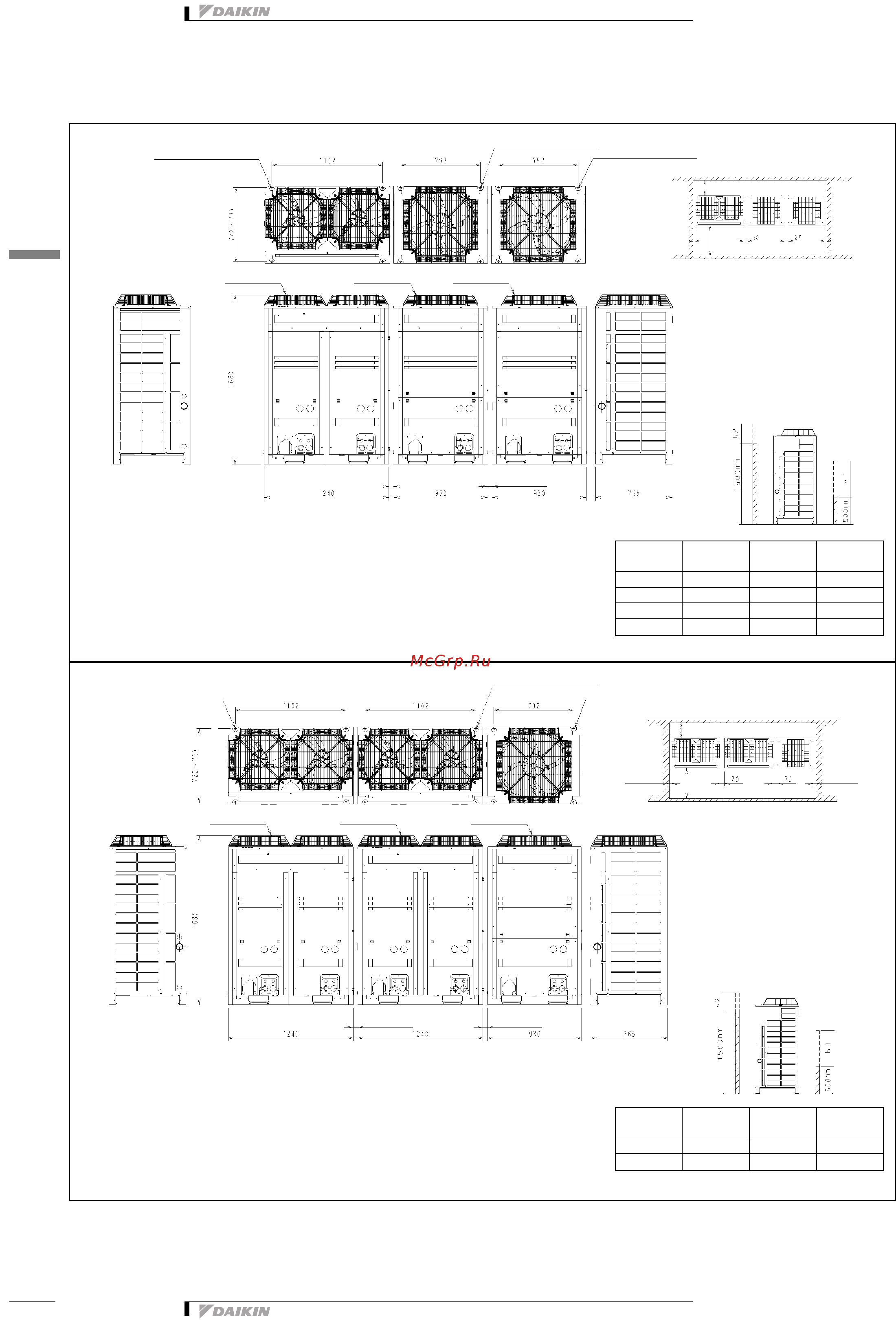

5 Чертеж в масштабе и центр тяжести
5 - 1 Чертеж в масштабе
3D057888
(Шаг отверстий под
анкерные болты)
REYQ34,36,38,40P
(Шаг отверстий под
анкерные болты)
4-15X22,5-mm-Овальные отверстия
4-15X22,5-mm-Овальные
отверстия
(Отверстие под анкерный
болт)
(Отверстие под анкерный
болт)
(Шаг отверстий под анкерные
болты)
Наружный
блок 1
Наружный
блок 2
20 и более
<Спереди>
<сторона
всасывания>
10 и более
300 и более
(Спереди)
500 и более
20 и более
10 и более
Примечания:
1 Значения высоты стенок
Спереди:1500mm
сторона всасывания:500mm
Сбоку: Без ограничения по высоте.
Площадь для установки, приведенная на этом рисунке, основана на работе в режиме охлаждения при температуре наружного
воздуха 35°C.
Площадь для установки на стороне всасывания, приведенная выше, должна быть увеличена в следующем случае.
- Расчетная наружная температура становится выше 35°C.
- Работа при нагрузке выше максимальной рабочей нагрузки (В случае сильной нагрузки обогрева на стороне внутреннего блока).
2 Если высота стен превышает допустимые значения, зона обслуживания должна быть увеличена на h1/2 и h2/2 со стороны
передней панели и со стороны забора воздуха соответственно, как показано на рисунке справа.
3 При размещении блоков из приведенных выше схем выбирается оптимальная схема, с точки зрения использования имеющегося
свободного пространства. При этом необходимо оставить достаточно места для прохода между блоками и стеной, и для свободной
циркуляции воздуха.
(Если необходимо поместить большее число блоков, чем показано на схемах выше, необходимо принять меры для исключения
поступления выбрасываемого воздуха на приток.)
4 Для удобства монтажа трубопроводов хладагента на площадке следует оставить достаточно места перед блоками при их
размещении.
Название
модели
Наружный
блок 1
Наружный
блок 2
Наружный
блок 3
REYQ34P REMQ16P REMQ10P REMQ8P
REYQ36P REMQ16P REMQ12P REMQ8P
REYQ38P REMQ16P REMQ12P REMQ10P
REYQ40P REMQ16P REMQ12P REMQ12P
4-15X22,5-mm-Овальные
отверстия
(Отверстие под анкерный болт)
20 и более
20 и более
Наружный
блок 3
3D057889
(Шаг отверстий под анкерные
болты)
REYQ42,44P
(Шаг отверстий под
анкерные болты)
4-15X22,5-mm-Овальные отверстия
4-15X22,5-mm-Овальные
отверстия
(Отверстие под анкерный
болт)
(Отверстие под анкерный
болт)
(Шаг отверстий под анкерные
болты)
Наружный
блок 1
Наружный
блок 2
20 и более
<Спереди>
<сторона
всасывания>
10 и более
300 и более
(Спереди)
500 и более
20 и более
10 и более
Примечания:
1 Значения высоты стенок
Спереди:1500mm
сторона всасывания:500mm
Сбоку: Без ограничения по высоте.
Площадь для установки, приведенная на этом рисунке, основана на работе в режиме охлаждения при температуре наружного
воздуха 35°C.
Площадь для установки на стороне всасывания, приведенная выше, должна быть увеличена в следующем случае.
- Расчетная наружная температура становится выше 35°C.
- Работа при нагрузке выше максимальной рабочей нагрузки (В случае сильной нагрузки обогрева на стороне внутреннего блока).
2 Если высота стен превышает допустимые значения, зона обслуживания должна быть увеличена на h1/2 и h2/2 со стороны
передней панели и со стороны забора воздуха соответственно, как показано на рисунке справа.
3 При размещении блоков из приведенных выше схем выбирается оптимальная схема, с точки зрения использования имеющегося
свободного пространства. При этом необходимо оставить достаточно места для прохода между блоками и стеной, и для свободной
циркуляции воздуха.
(Если необходимо поместить большее число блоков, чем показано на схемах выше, необходимо принять меры для исключения
поступления выбрасываемого воздуха на приток.)
4 Для удобства монтажа трубопроводов хладагента на площадке следует оставить достаточно места перед блоками при их
размещении.
Название
модели
Наружный
блок 1
Наружный
блок 2
Наружный
блок 3
REYQ42P REMQ16P REMQ16P REMQ10P
REYQ44P REMQ16P REMQ16P REMQ12P
4-15X22,5-mm-Овальные
отверстия
(Отверстие под анкерный болт)
20 и более
20 и более
Наружный
блок 3
(Шаг отверстий под
анкерные болты)
