• Наружные блоки • СИСТЕМА РЕ КУПЕРА ЦИ И ТЕПЛА VRV • REYQ8-48P8Y1B
1
8
• Системы VRV • Наружные блоки
124

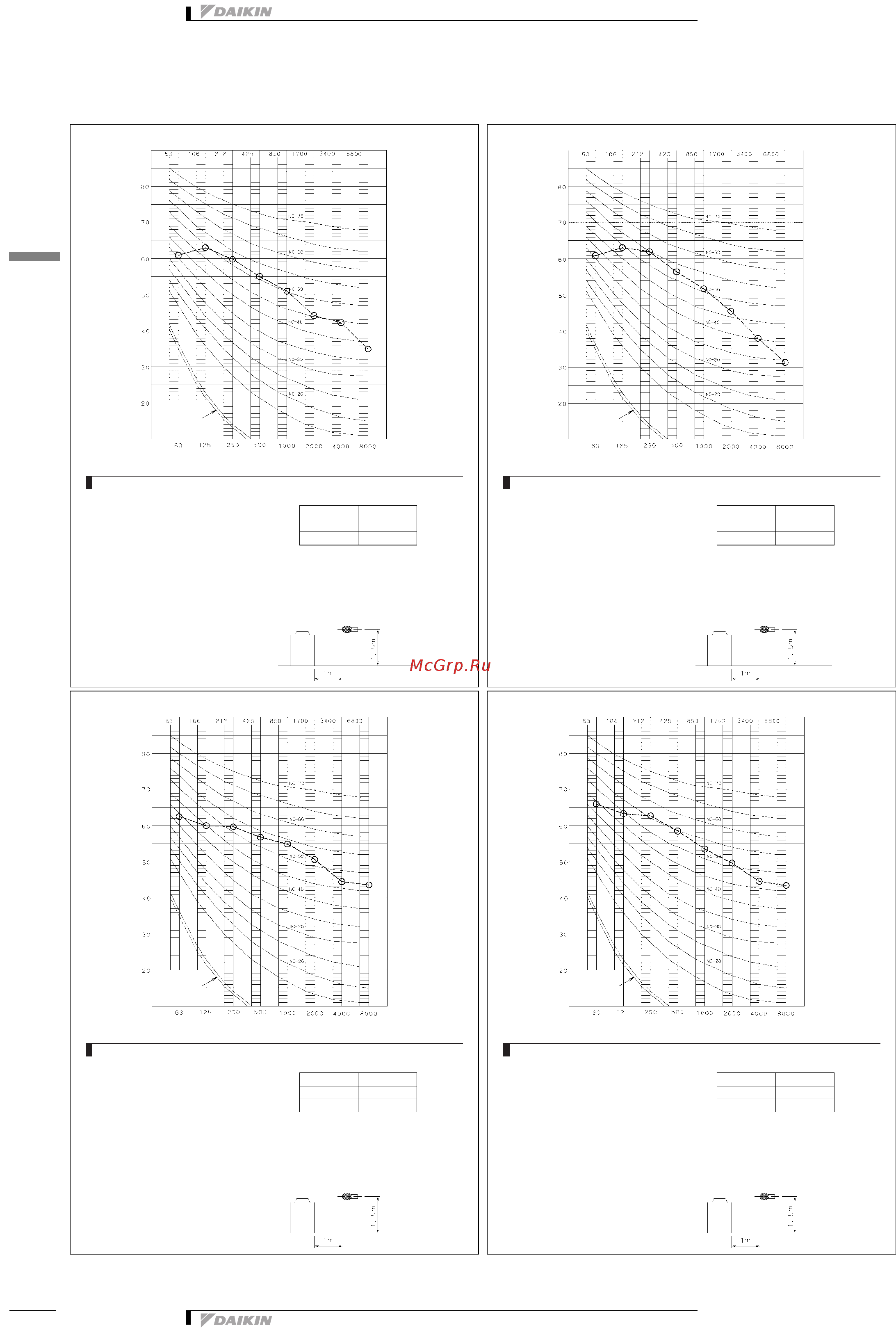

8 Данные по шуму
8 - 1 Спектр звукового давления
4D057843
Уровень звукового давления в октавных полосах частот dB(0dB=0.0002μ bar)
Средняя частота диапазона октав (Гц)
REMQ8P
ПРИМЕЧАНИЯ
1 Суммарный (дБ)
(B,G,N уже выпрямлен)
2 Рабочие условия:
• Источник питания: Y1: 380-415V 50Hz
• Стандарт JIS
Место измерения: Безэховая камера (коэффициент преобразования)
3 Шум при работе измеряется в безэховой камере; если он измеряется при
фактических условиях работы установки, то обычно выше установленного
значения вследствие шума окружающей среды и звукового отражения.
4 Расположение микрофона
приблизительный
порог
слышимости
непрерывного
шума
Окалина 50Hz
A57
C66
передняя
сторона
4D057844
Уровень звукового давления в октавных полосах частот dB(0dB=0.0002μ bar)
Средняя частота диапазона октав (Гц)
REMQ10P
ПРИМЕЧАНИЯ
1 Суммарный (дБ)
(B,G,N уже выпрямлен)
2 Рабочие условия:
• Источник питания: Y1: 380-415V 50Hz
• Стандарт JIS
Место измерения: Безэховая камера (коэффициент преобразования)
3 Шум при работе измеряется в безэховой камере; если он измеряется при
фактических условиях работы установки, то обычно выше установленного
значения вследствие шума окружающей среды и звукового отражения.
4 Расположение микрофона
приблизительный
порог
слышимости
непрерывного
шума
Окалина 50Hz
A58
C67
передняя
сторона
4D057894
Уровень звукового давления в октавных полосах частот dB(0dB=0.0002μ bar)
Средняя частота диапазона октав (Гц)
REMQ12P
ПРИМЕЧАНИЯ
1 Суммарный (дБ)
(B,G,N уже выпрямлен)
2 Рабочие условия:
• Источник питания: Y1: 380-415V 50Hz
• Стандарт JIS
Место измерения: Безэховая камера (коэффициент преобразования)
3 Шум при работе измеряется в безэховой камере; если он измеряется при
фактических условиях работы установки, то обычно выше установленного
значения вследствие шума окружающей среды и звукового отражения.
4 Расположение микрофона
приблизительный
порог
слышимости
непрерывного
шума
Окалина 50Hz
A60
C66
передняя
сторона
4D057845
Уровень звукового давления в октавных полосах частот dB(0dB=0.0002μ bar)
Средняя частота диапазона октав (Гц)
REMQ14,16P
ПРИМЕЧАНИЯ
1 Суммарный (дБ)
(B,G,N уже выпрямлен)
2 Рабочие условия:
• Источник питания: Y1: 380-415V 50Hz
• Стандарт JIS
Место измерения: Безэховая камера (коэффициент преобразования)
3 Шум при работе измеряется в безэховой камере; если он измеряется при
фактических условиях работы установки, то обычно выше установленного
значения вследствие шума окружающей среды и звукового отражения.
4 Расположение микрофона
приблизительный
порог
слышимости
непрерывного
шума
Окалина 50Hz
A60
C69
передняя
сторона
