Daikin REYQ46P8Y1B [132/138] 2 крепление и фундамент блоков
![Daikin REYQ46P8Y1B [132/138] 2 крепление и фундамент блоков](/views2/1705720/page132/bg84.png)
• Наружные блоки • СИСТЕМА РЕ КУПЕРА ЦИ И ТЕПЛА VRV • REYQ8-48P8Y1B
1
9
• Системы VRV • Наружные блоки
130
9 Установка

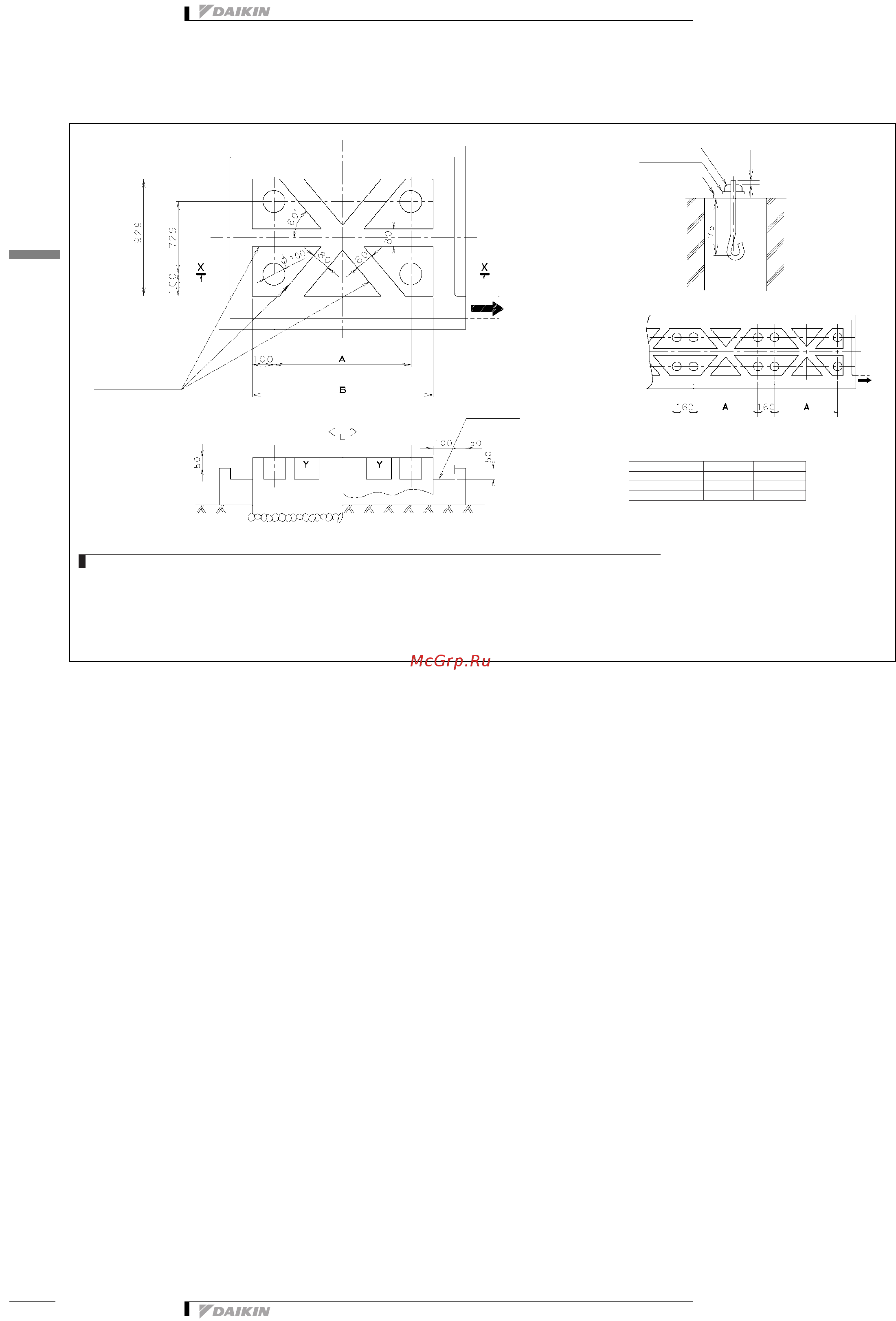

9 - 2 Крепление и фундамент блоков
3D040102R
REYQ-P/REMQ-P
ПРИМЕЧАНИЯ
1 Стандартная бетонная смесь :1часть цемента/2 части песка/4 части гравия с арматурными стержнями диаметром 10 мм (с шагом приблизительно
300 мм).
2 Поверхность выравнивается строительным раствором. На краях бетонной поверхности делается фаска.
3 При устройстве основания на бетонном полу щебень не требуется. Но поверхность пола не должна быть гладкой.
4
Вокруг основания устраивается дренажный канал для приема дренажа по периметру блока.
5 При установке блока на кровле необходимо проверить ее несущую способность и соблюдать требования по гидроизоляции.
6Y-образный канал не требуется для моделей 5 л.с.
Для установки нескольких соединенных блоков
Установка болта основания
Гайка
Пружинная шайба
Рама
Фундаментный болт
Тип:JA
Размер:M12
Количество болтов четыре шт.
мин.3витка резьбы
Дренажный канал
При устройстве
основания на
бетонном полу
При устройстве
основания на
грунте
Y канал
Кроме моделей 5 л.с.
Дренажный канал
(Ровный уклон вниз около 1/50)
Модель AB
REYQ8,10,12,14,16P 1162 1362
REMQ8-10-12P 792 992
REMQ14-16P 1102 1302
X-XПоперечное сечение
