• Системы VRV • Наружные блоки
129
• Наружные блоки • СИСТЕМА РЕ КУПЕРА Ц ИИ ТЕПЛА VRV • REYQ8-48P8Y1B

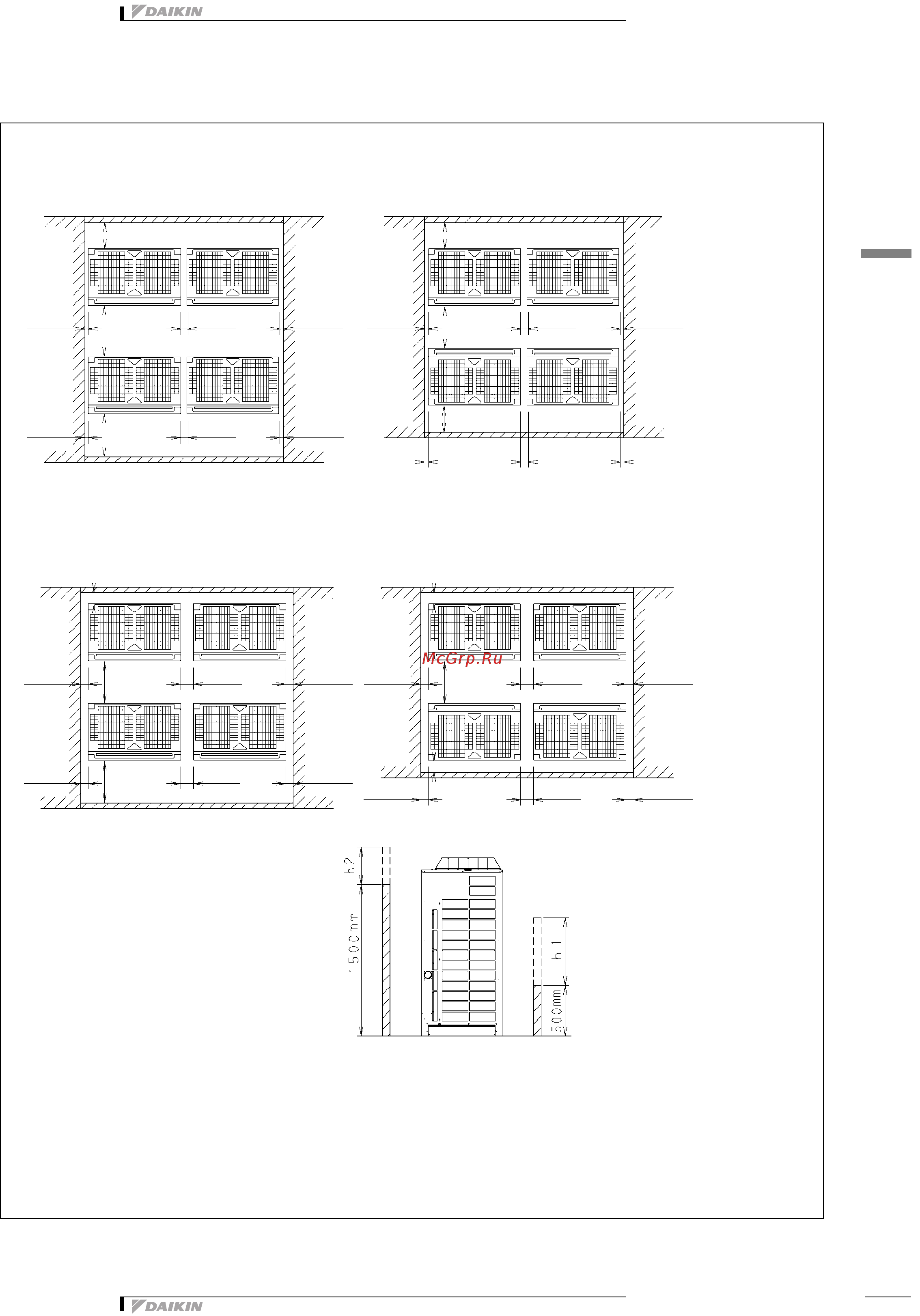

9 Установка
9 - 1 Место для обслуживания
3D051451F
REYQ-P/REMQ-P
Установка централизованной группы
<Схема 1>
300 иболее
10 и более
<Спереди>
600 и более
20 и более
10 иболее
300 и более
<Спереди>
500 и более
20 и более
<Спереди>
10 и более
300 и более
10 и более
20 и более
10 иболее
10 иболее
<Спереди>
500 и более
20 и более
10 и более
<Схема 2>
100 и более
50 и более
<Спереди>
500 и более
100 и более
<Спереди>
500 и более
50 и более
100 и более
50 и более
50 иболее
50 и более
50 и более
100 и более
100 и более
<Спереди>
500 и более
100 и более
<Спереди>
100 и более
50 иболее
<Спереди>
<сторона всасывания>
<Установка:mm>
10 иболее
