• Наружные блоки • СИСТЕМА РЕ КУПЕРА ЦИ И ТЕПЛА VRV • REYQ8-48P8Y1B
1
9
• Системы VRV • Наружные блоки
128
9 Установка
9 - 1 Место для обслуживания
3D051451F
REYQ-P/REMQ-P
Установка одиночных блоков

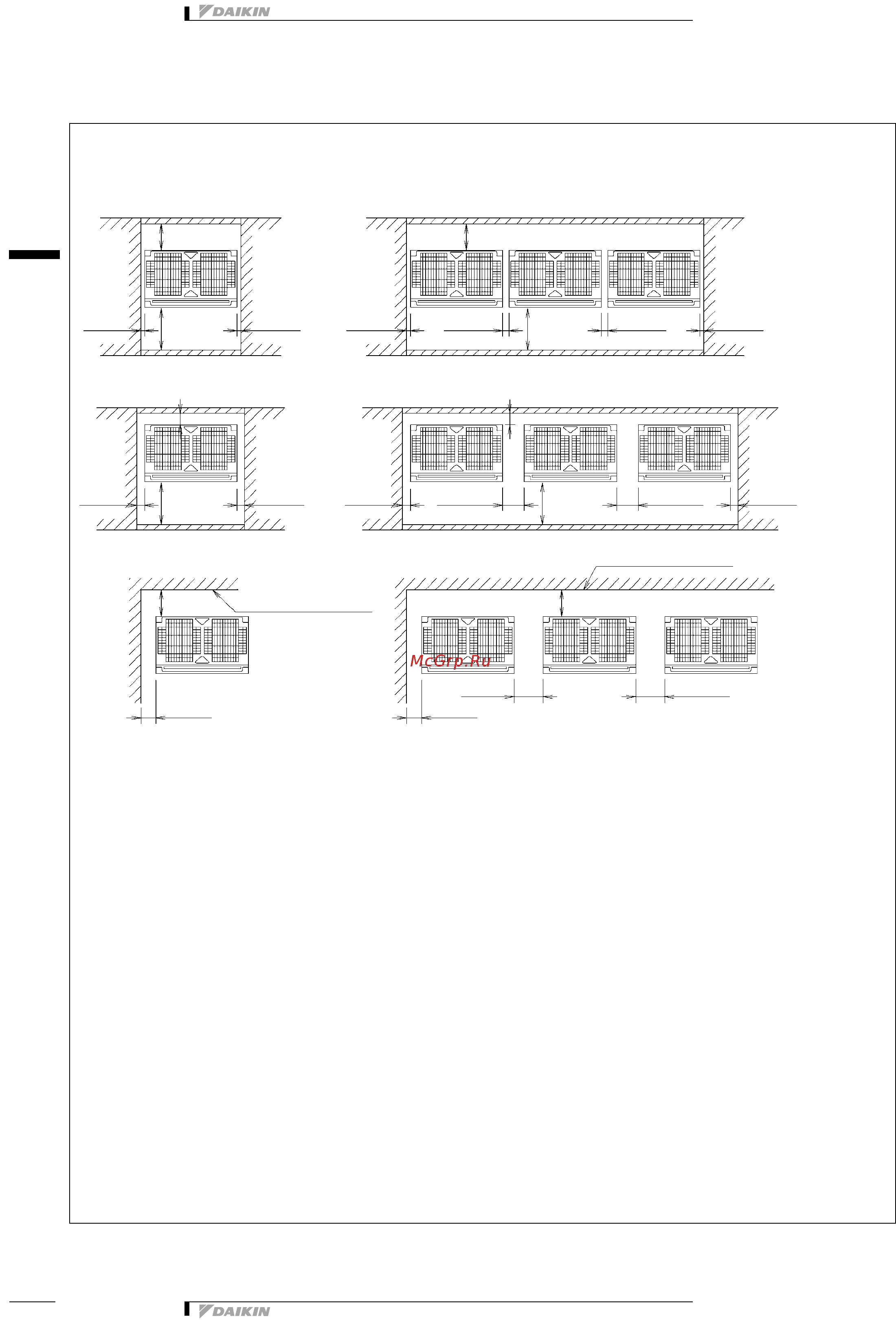

<Схема 1>
Установка нескольких блоков в ряд
<Схема 1>
300 и более
10 и более
<Спереди>
500 и более
10 и более
10 и более
20 и более
<Спереди>
500 и более
20 и более
10 иболее
<Схема 2>
100 и более
50 и более
100 и более
<Спереди>
500 и более
100 и более
50 иболее
<Схема 2>
100 и более
<Спереди>
50 иболее
50 и более
500 и более
<Схема 3>
Без ограничения
высоты стены
300 иболее
<Спереди>
200 и более
<Схема 3>
Без ограничения высоты стены
300 и более
400 и более
<Спереди>
400 и более
200 и более
Примечания:
1 Высоты стен для схем 1 и 2:
Спереди:1500mm
сторона всасывания:500mm
Сбоку: Без ограничения по высоте.
Площадь для установки, приведенная на этом чертеже, основана на работе в режиме охлаждения при температуре наружного
воздуха 35 градусов.
Если расчетная температура наружного воздуха превышает 35 градусов или нагрузка превышает максимальную
производительность из-за слишком большой тепловой нагрузки на всех наружных блоках, необходимо обеспечить больше площади
на стороне всасывания, чем это показано на чертеже.
2 Если высота стен превышает допустимые значения, зона обслуживания должна быть увеличена на h1/2 и h2/2 со стороны передней
панели и со стороны забора воздуха соответственно, как показано на рисунке справа.
3 При размещении блоков из приведенных выше схем выбирается оптимальная схема, с точки зрения использования имеющегося
свободного пространства. При этом необходимо оставить достаточно места для прохода между блоками и стеной, и для свободной
циркуляции воздуха.
(Если необходимо поместить большее число блоков, чем показано на схемах выше, необходимо принять меры для исключения
поступления выбрасываемого воздуха на приток.)
4 Для удобства монтажа трубопроводов хладагента на площадке следует оставить достаточно места перед блоками при их
размещении.
300 и более
