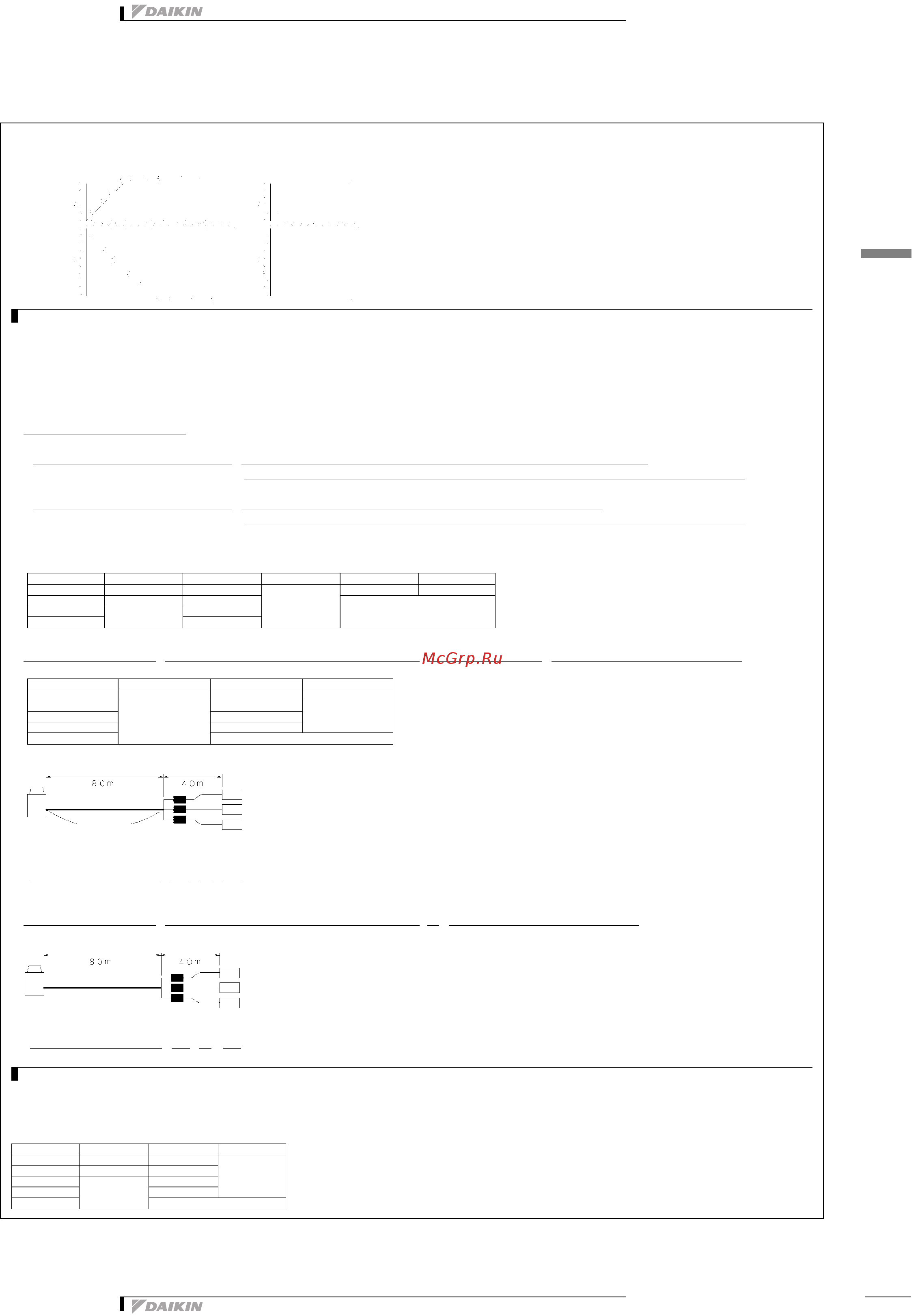

Daikin REYQ46P8Y1B [97/138] Таблицы мощности
![Daikin REYQ46P8Y1B [97/138] Таблицы мощности](/views2/1705720/page97/bg61.png)
3
1
4
• Системы VRV • Наружные блоки
95
• Наружные блоки • СИСТЕМА РЕ КУПЕРА Ц ИИ ТЕПЛА VRV • REYQ8-48P8Y1B
4 Таблицы мощности
4 - 4 Поправочный коэффициент мощности
REYQ12,18,26,28,30,38,40,42,44P
3D057935A
1. Коэффициент изменения мощности охлаждения 2. Коэффициент изменения мощности обогрева
ПРИМЕЧАНИЯ
1. На графиках показаны коэффициенты изменения мощности стандартной системы внутренних блоков при максимальной нагрузке (с термостатом, установленным на
максимальное значение) и при стандартных условиях.
Однако при неполной нагрузке наблюдается лишь незначительное отклонение от коэффициентов изменения производительности, приведенных на этих графиках.
2. В наружном блоке данной системы в режиме охлаждения производится регулирование постоянного давления испарения.
3. Метод расчета мощности кондиционирования (охлаждение / обогрев):
Максимальная мощность кондиционирования будет равна общей мощности внутренних блоков, полученной из таблицы мощностей, или максимальной мощности наружных
блоков, как указано ниже, в зависимости от того, какое из этих значений меньше.
Расчет мощности наружных блоков
• Условие: Коэффициент сочетания внутренних блоков не превышает 100%.
Максимальная мощность наружных блоков:
= Мощность наружных блоков, полученная по таблице мощностей при 100%-ном сочетании
X Коэффициент изменения мощности вследствие длины трубопроводов до самого дальнего внутреннего блока
• Условие: Коэффициент сочетания внутренних блоков превышает 100%.
Максимальная мощность наружных блоков:
= Мощность наружных блоков, полученная по таблице мощностей, при сочетании
X Коэффициент изменения мощности вследствие длины трубопроводов до самого дальнего внутреннего блока
4. Если суммарная эквивалентная длина трубопровода составляет 90 м или более, то диаметр магистральных трубопроводов для газа должен быть увеличен (наружный блок
- участки ответвления).
Если перепад уровня составляет 50 м и более, то диаметр магистральных трубопроводов для жидкости (наружный блок - участки ответвления) должен быть увеличен.
[Увеличенные диаметры труб]
Модель Жидкость Модель Жидкость Модель Жидкость
REYQ12PY1 J15.9 REYQ30PY1
J22.2
REYQ44PY1 J22.2
REYQ18PY1 J19.1 REYQ38PY1
REYQ26PY1
J22.2
REYQ40PY1
REYQ28PY1 REYQ42PY1
5. Если диаметры главных секций межблочного трубопровода для газа увеличены, то общая эквивалентная длина рассчитывается следующим образом:(Только обогрев)
Общая эквивалентная длина
= Эквивалентная длина до магистрального трубопровода x Коэффициент коррекции + Эквивалентная длина после ответвления
[Выберите коэффициент коррекции из следующей таблицы]
Модель Коэффициент коррекции Модель Коэффициент коррекции
REYQ12PY1 0.3 REYQ38PY1
0.4
REYQ18PY1
0.4
REYQ40PY1
REYQ26PY1 REYQ42PY1
REYQ28PY1 REYQ44PY1
REYQ30PY1
(Пример) В случае REYQ18PY1
Эквивалентная длина Эквивалентная длина
Внутренний блок
Наружный блок
Трубопровод для жидкости:
Увеличение размера
Ответвление
Блок BS
В вышеприведенном случае (Обогрев)
Общая эквивалентная длина
= 80m x 0.4 + 40m = 72m
Поправочный коэффициент для мощности при Hp=0 м равен приблизительно 1,0.
6. В комбинации, которая не включает внутренний блок только с охлаждением, рассчитайте эквивалентную длину трубопровода на основе расчета мощности охлаждения.
Общая эквивалентная длина
= Эквивалентная длина до магистрального трубопровода x 0.5 + Эквивалентная длина после ответвления
Пример:
Эквивалентная длина Эквивалентная длина
Внутренний блок
Наружный блок
Ответвление
Блок BS
В вышеприведенном случае (Охлаждение)
Общая эквивалентная длина
= 80m x 0.5 + 40m = 80m
Поправочный коэффициент для мощности при Hp=0 м равен приблизительно 0.88.
Пояснения символов
H
p
: Перепад уровня (м) между внутренним и наружным блоками в том случае, когда внутренний блок расположен ниже наружного.
H
M
: Перепад уровня (м) между внутренним и наружным блоками в том случае, когда внутренний блок расположен выше наружного.
L:Эквивалентная длина труб (м)
α : Поправочный коэффициент мощности
[Диаметр трубопровода (стандартный размер)]
Модель Жидкость Модель Жидкость
REYQ12PY1 J12.7 REYQ38PY1
J19.1
REYQ18PY1 J15.9 REYQ40PY1
REYQ26PY1
J19.1
REYQ42PY1
REYQ28PY1 REYQ44PY1
REYQ30PY1
