9. Трубопровод хладагента
■ Трубопровод хладагента можно смонтировать в четырех
направлениях.
Рисунок - Трубопровод в четырех направлениях (Смотрите
рисунок 5)
При подсоединении трубопроводов в боковом направлении
(сзади) снимите крышку трубопровода (заднюю) и монтажную
пластину приемника в соответствии с рисунком 7.
■ Чтобы подключить к блоку соединительный патрубок по
направлению вниз, необходимо открыть выбивное
отверстие, просверлив его в центре сверлом Ø6 мм.
(Смотрите рисунок 5).
■ Наличие двух прорезей позволяет выполнить монтаж как
показано на рисунке 5.
(для выпиливания прорезей воспользуйтесь ножовкой по
металлу).
■ Во избежание ржавления после открытия выбивного
отверстия рекомендуется покрыть его края и прилежащие
к ним поверхности защитной краской.
То лько для RXYSQ6
Размер запорного вентиля в трубопроводе газообразного хлад-
агента — Ø15,9, межблочных трубопроводов — Ø19,1. Для этого
соединения используйте трубы, входящие в стандартный
комплект поставки. См. рисунок 15.
9.1. Не допускайте проникновения посторонних
предметов
Загерметизируйте все отверстия, через которые проходят
трубы, шпатлевкой или изоляционным материалом
(приобретается на внутреннем рынке) как показано на рисунке.
Проникнувшие в наружный блок насекомые и мелкие животные
могут вызвать короткое замыкание в электрическом щитке.
9.2. Рекомендации по использованию запорного
вентиля
■ Перед отправкой с завода запорные вентили для трубо-
проводов, соединяющих внутренние блоки с наружным,
закрываются.
На этом рисунке показаны части запорного вентиля и
перечислены их названия.
■ Если для затяжки и ослабления накидных гаек будет
использоваться один только динамометрический ключ,
грани могут деформироваться, поэтому перед использова-
нием динамометрического ключа всегда фиксируйте
запорный вентиль обычным гаечным ключом.
Не одевайте гаечный ключ на крышку вентиля.
Не прикладывайте усилия к крышке вентиля, это может
привести к утечке хладагента.
■ При работе в режиме охлаждения при низкой температуре
окружающей среды, а также при работе в других условиях
под низким давлением, используйте силиконовую подушку
или аналогичные средства, чтобы предотвратить
замерзание накидной гайки запорного вентиля в контуре
газообразного хладагента (см. рисунок). Замерзание
накидной гайки может привести к утечке хладагента.
1 Сверло
2 Центральная зона выбивного отверстия
3 Выбивное отверстие
4 Прорезь
5 Соединительный патрубок линии жидкого хладагента
(приобретается на внутреннем рынке)
6 Основание корпуса
7 Передняя панель
8 Панель выхода труб
9 Винт передней панели
10 Винт панели выхода труб
11 Соединительный патрубок линии газообразного хладагента
(приобретается на внутреннем рынке, кроме RXYSQ6)
A Вперед
B Назад
C В сторону
D Вниз
1 Монтажная пластина приемника
2 Крышка трубопровода (задняя)
A Подсоединение спереди
B Подсоединение сзади
C Подсоединение сбоку
D Подсоединение снизу
1 Трубопровод газообразного хладагента, поставляемый
с блоком (1)
2 Трубопровод газообразного хладагента, поставляемый
с блоком (3)
3 Трубопровод газообразного хладагента (приобретается
на внутреннем рынке)
4 Обрезать на соответствующую длину.
5 Трубопровод газообразного хладагента, поставляемый
с блоком (2)
1 Шпатлевка или изоляционный
материал (приобретается на
внутреннем рынке)
Не забудьте открыть вентиль при запуске
системы.

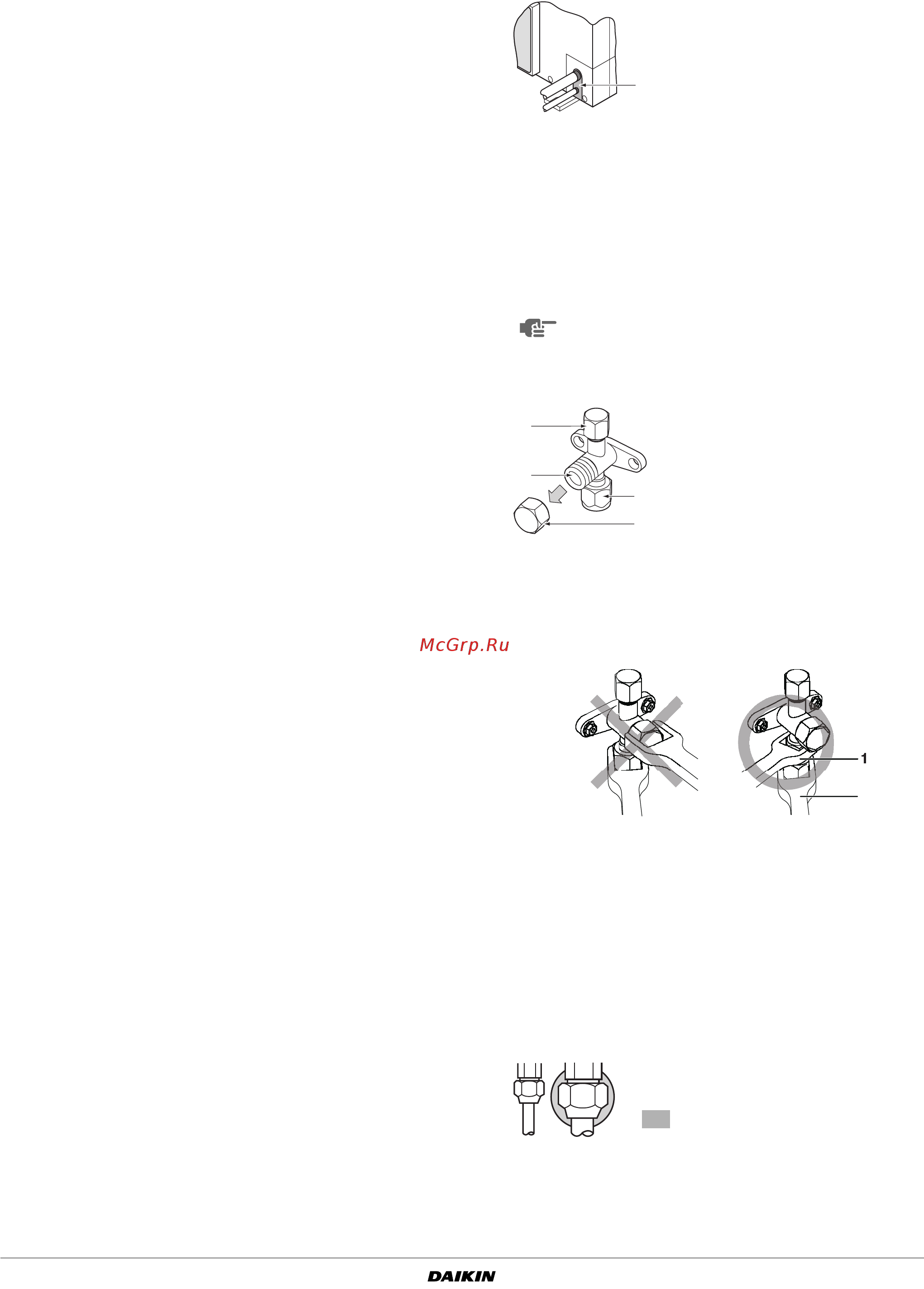

1 Сервисный порт
2 Запорный вентиль
3 Соединение с трубопроводом
4 Крышка вентиля
1 Гаечный ключ
2 Динамометрический ключ
Силиконовая уплотнительная подушка
(проверьте, чтобы не осталось зазоров)
1
3
4
1
2
2
