3.2. Монтаж
■ Операции монтажа внутреннего блока (блоков) описаны
в прилагаемой к нему инструкции по монтажу.
■ Не включайте кондиционер без термистора выпускного
трубопровода (R3T), термистора трубопровода всасывания
и датчиков давления (S1NPH, S1NPL). Работа без этих
устройств приведет к перегоранию компрессора.
■ При снятии и установке внешних (передних) панелей
блоков, на которых находится табличка с наименованием
модели и серийным номером, не перепутайте их местами.
■ При закрытии сервисной панели момент затяжки не
должен превышать 4,1 Н•м.
3.3. Погрузочно-разгрузочные операции

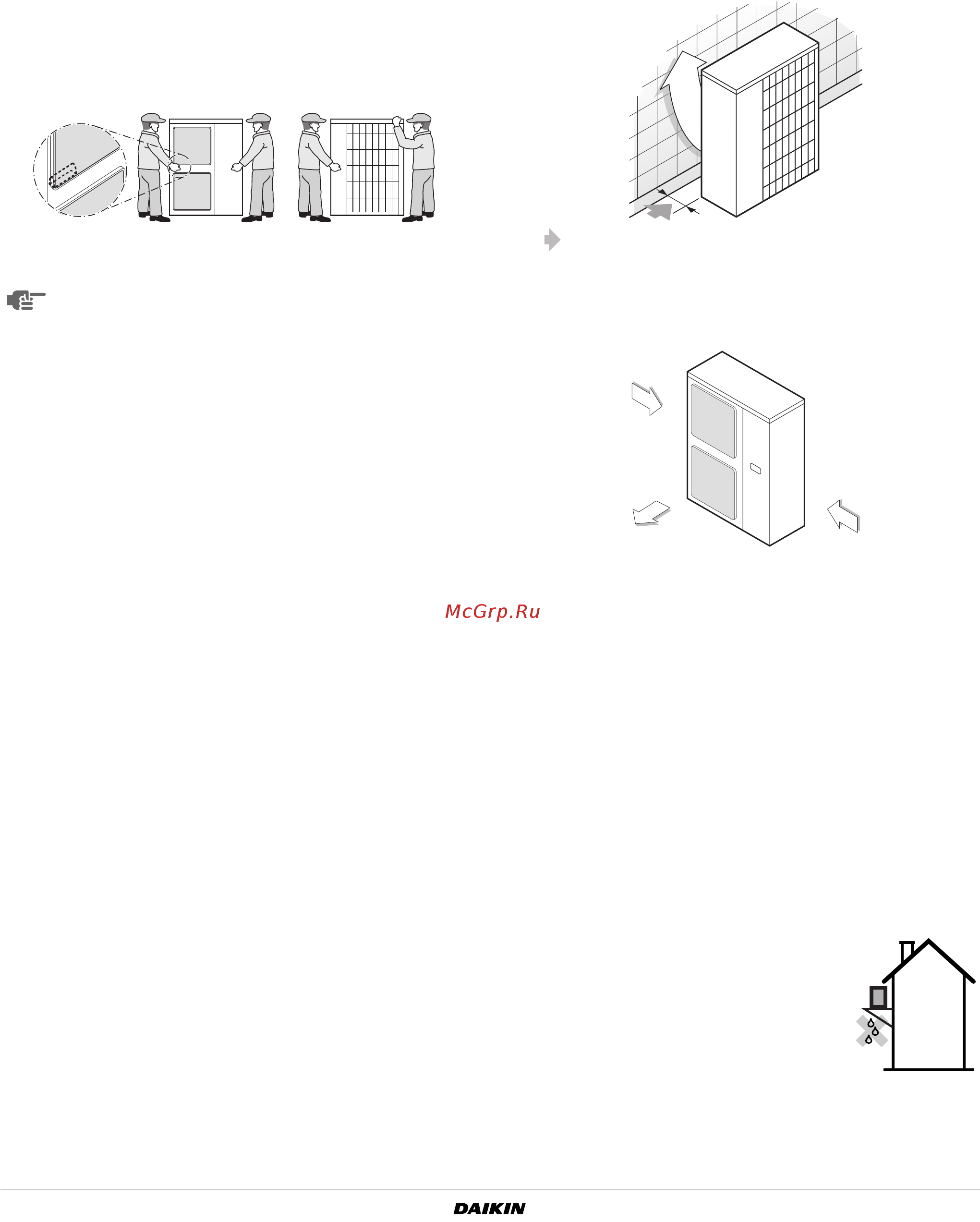

При подъеме блока возьмитесь одновременно за левый и
правый захваты, как показано на рисунке.
Во избежание деформации корпуса беритесь за углы, а не за
впускные отверстия для всасывания воздуха.
4. Выбор места установки
Настоящее изделие относится к классу А. В бытовых условиях
это изделие может создавать радиопомехи. В случае их
возникновения пользователю следует принять адекватные
меры.
1 Место установки блока должно удовлетворять пере-
численным ниже требованиям. Согласуйте место установки
с заказчиком.
- Блок должен быть установлен на открытом и хорошо
проветриваемом месте.
-Работа блока не должна беспокоить находящихся
поблизости людей.
- Опора (место монтажа) должна выдерживать вес блока,
поглощать вибрации и обеспечивать горизонтальное
положение блока.
-Должна быть исключена возможность присутствия
в атмосфере горючих газов.
-Должен быть обеспечен свободный доступ для
обслуживания блока.
- Длина электрических кабелей и трубопроводов,
соединяющих наружный и внутренние блоки, не должна
превышать предельно допустимые значения.
- При протечке воды из блока (например, в случае засора
дренажной системы) не должны пострадать
находящиеся поблизости материальные ценности.
-Должна быть обеспечена максимально возможная
защита от дождя.
2 Если блок устанавливается в месте, подверженном влия-
нию сильного ветра, необходимо иметь в виду следующие
обстоятельства.
Сильный ветер (со скоростью 5 м/с и выше), дующий
в направлении, противоположном направлению выброса
воздуха из блока, может привести к так называемому
аэродинамическому запиранию (то есть всасыванию в блок
выходящего из него воздуха). Это может привести к пере-
численным ниже последствиям.
- Производительность системы может снизиться.
- Участится обмерзание наружного блока в режиме
обогрева.
-Работа системы может быть прервана из-за превышения
допустимого уровня давления.
- Если сильный ветер дует по направлению к лицевой
стороне блока, скорость вращения вентилятора может
настолько возрасти, что он сломается.
На приводимых иллюстрациях показано, как следует рас-
полагать блок по отношению к направлению господствую-
щих ветров.
■ Расположите блок так, чтобы выброс воздуха происходил
по направлению к стене здания, забору или ограде.
■ Расположите блок так, чтобы направление ветра
составляло прямой угол с направлением выброса воздуха
из блока.
3 Окружите фундамент блока дренажной канавкой для
отвода воды.
4 Если отвод воды затруднен, установите блок на
фундаменте из кирпича или другого подобного материала
(высота фундамента не должна превышать 150 мм).
5 Если блок монтируется на раме, установите дренажный
поддон на расстоянии не более 150 мм от нижней
поверхности блока, чтобы предотвратить подсасывание
воды в блок снизу.
6 Если блок устанавливается в месте, подверженном
в зимнее время воздействию снега, необходимо иметь
в виду следующие обстоятельства:
- Фундамент должен иметь предельно возможную высоту.
- Снимите заднюю решетку воздухозаборника, чтобы она
не могла забиться снегом.
7 Если блок монтируется на раме,
установите дренажный поддон (на
расстоянии не более 150 мм от нижней
поверхности блока) или используйте
заглушку дренажного отверстия
(в комплект поставки не входит), чтобы
предотвратить протечку дренируемой
воды из блока.
Не касайтесь оребрения, находящегося с задней
стороны блока, и не допускайте его контакта с какими
бы то ни было объектами.
Сильный
ветер
Выброс
воздуха
Сильный
ветер
Убедитесь в том, что вокруг достаточно места для
проведения монтажных работ.
