RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
Инструкция по монтажу
11
9.7. Проверка на утечку и вакуумирование
Блоки проверяются на утечку хладагента на заводе.
Обозначения деталей на рисунке 6 см. на рисунок 6 и в разделе
"Дополнительная заправка хладагента" на странице 11.
• Перед проведением опрессовки и вакуумирования убедитесь в
том, что запорные клапаны в контурах газообразного и жидкого
хладагента плотно закрыты.
• Убедитесь в том, что клапан A полностью открыт.
Проверка на утечку и вакуумирование
■ Проверка на утечку: Проводите проверку с использова-
нием азота. Информацию о расположении сервисного порта
см. в разделе "9.2. Рекомендации по использованию
запорного вентиля" на странице 8.
■ Создайте давление в трубопроводах жидкости и газа до
3,8 MПa (38 бар) (не превышайте этого уровня давления).
Если давление не изменяется в течении 24 часов, система
герметична. Если давление изменилось, найдите место
утечки азота.
■ Вакуумирование: используйте вакуумный насос, способный
вакуумировать до –100,7 кПа (5 торр, –755 мм. рт.ст.).
1. Произведите вакуумирование системы, включив
вакуумный насос более чем на 2 часа, до установления
давления –100,7 кПа. После нахождения системы в этом
состоянии более часа проверьте, повышается ли давление
в системе. Если давление повышается, это свидетельст-
вует о наличии влаги или неплотности в системе.
2. Должна быть исключена возможность попадания влаги
в трубопроводы (если работы по подключению
трубопроводов проводятся в дождливое время года).
По завершении вакуумирования в течение 2 часов
осуществите наддув системы азотом в течение 1 часа до
0,05 МПа (вакуум нарушится), а затем снова вакуумируйте
ее с помощью вакуумного насоса до давления –100,7 кПа
(вакуумирование). Если в течение 2 часов не удается
достигнуть давления –100,7 кПа, повторите наддув и
вакуумирование.
После нахождения системы под вакуумом в течение 1 часа
убедитесь, что давление не повышается.
9.8. Дополнительная заправка хладагента
См. рисунок 6.
Во избежание поломки компрессора не заправляйте
холодильный агент сверх указанного количества.
■ Наружные блоки заправляются хладагентом на заводе,
однако в зависимости от размера и длины труб некоторым
системам требуется дозаправка. См. "Как рассчитать
количество хладагента для дозаправки" на странице 10.
■ Во избежание попадания посторонних веществ в систему и
в целях сохранения способности выдерживать
необходимое давление используйте только те монтажные
инструменты, которые предназначены для работы
с холодильным агентом R-410A.
■ Заправляйте трубопровод жидкостной магистрали хлад-
агентом в жидком состоянии. Поскольку R-410A является
смешанным холодильным агентом, в случае дозаправки
в газообразном состоянии его состав изменится; после
этого нормальная работа системы не гарантируется.
■ Перед заправкой проверьте, присоединен ли к резервуару
сифон.
■ Определите вес дополнительно заправляемого хладагента
в соответствии с указаниями, приведенными в части
«Дополнительная заправка хладагента» раздела "Как
рассчитать количество хладагента для дозаправки" на
странице 10 и заправьте количество, указанное в табличке
с информацией о дополнительной заправке хладагента,
прикрепленной к блоку.
Заправка при остановленном наружном блоке
■ После окончания вакуумирования дозаправьте систему
хладагентом в жидком состоянии через сервисный порт
запорного вентиля в контуре жидкого хладагента, прини-
мая во внимание следующие замечания:
- Проверьте, чтобы запорные вентили в контуре жидкого
хладагента и в контуре газообразного хладагента были
закрыты.
- Остановите компрессор и дозаправьте систему
хладагентом.
Хладагент не следует заправлять до тех пор, пока не
будет проведена вся электропроводка по месту.
Заправку хладагента можно производить только после
проверки системы на утечку и ее вакуумирования (см.
выше).
При дозаправке системы необходимо учитывать, что
превышение максимально допустимого количества
холодильного агента может привести к гидравли-
ческому удару.
Запрещается производить дозаправку системы не
подходящими для нее хладагентами и маслами, это
может привести к поломке оборудования, поэтому
проводите заправку только соответствующим
холодильным агентом (R-410A).
Емкости с холодильным агентом открывайте
медленно.
Всегда при дозаправке используйте резиновые
перчатки и очки для защиты глаз.
1 Редукционный клапан
2 Азот
3 Резервуар
4 Сифонная система
5 Измерительный прибор
6 Вакуумный насос
7 Клапан А
8 Запорный клапан в контуре газообразного хладагента
9 Наружный блок
10 Запорный клапан в контуре жидкого хладагента
11 Внутренний блок
12 Сервисный порт запорного клапана
13 Заправочный шланг

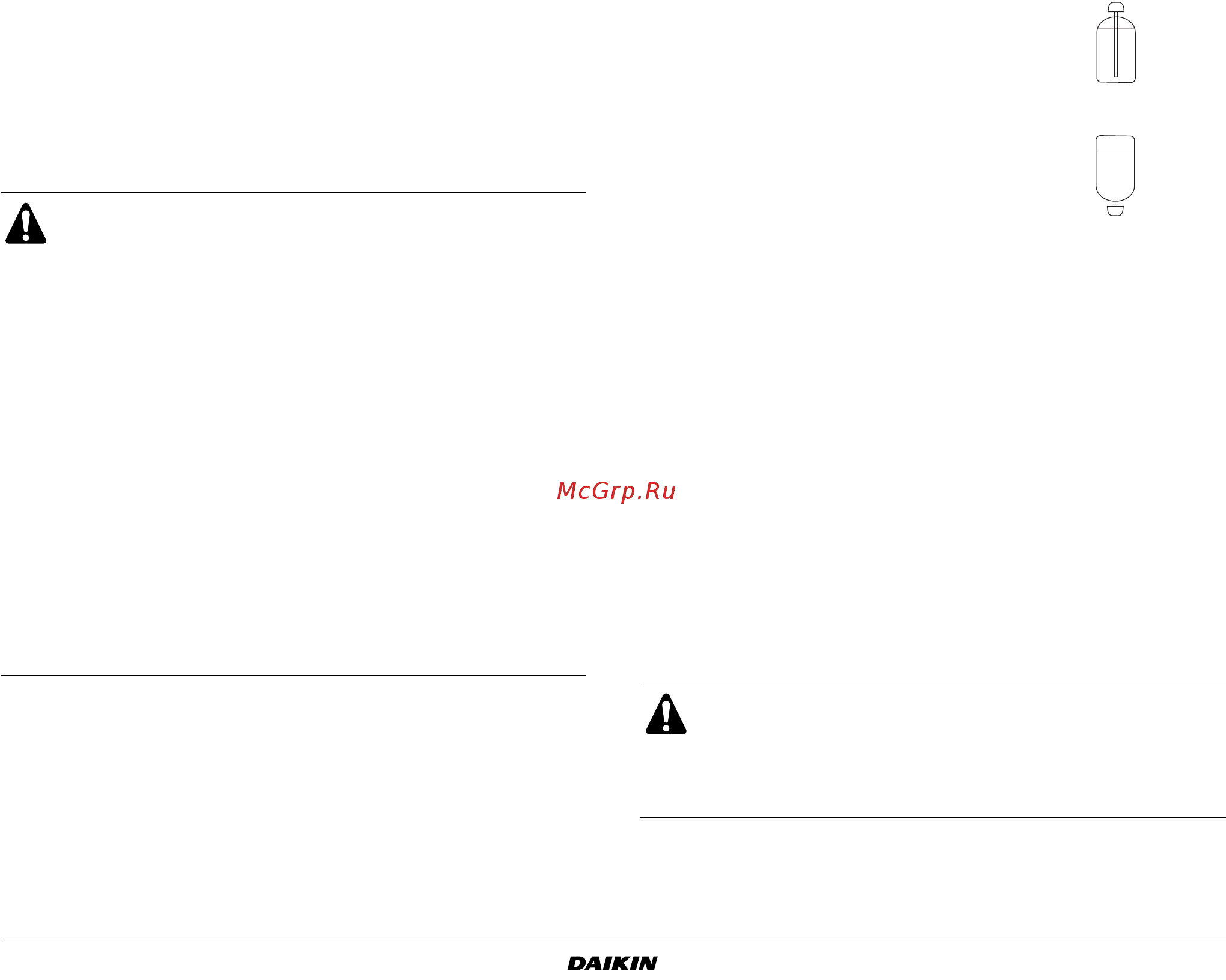

Как заправить резервуар
с присоединенным сифоном
Заправляйте резервуар в вертикальном
положении.
Внутри находится сифонная трубка, поэтому
переворачивать резервуар не нужно.
Другие способы заправки резервуара
Заправляйте резервуар в перевернутом
положении.
Если весь объем хладагента нельзя заправить при
остановленном наружном блоке, хладагент можно
заправить, приведя наружный блок в рабочее
состояние с помощью функции заправки хладагента
(см. "2 режим установки" на странице 17).
