Инструкция по монтажу
18
RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A

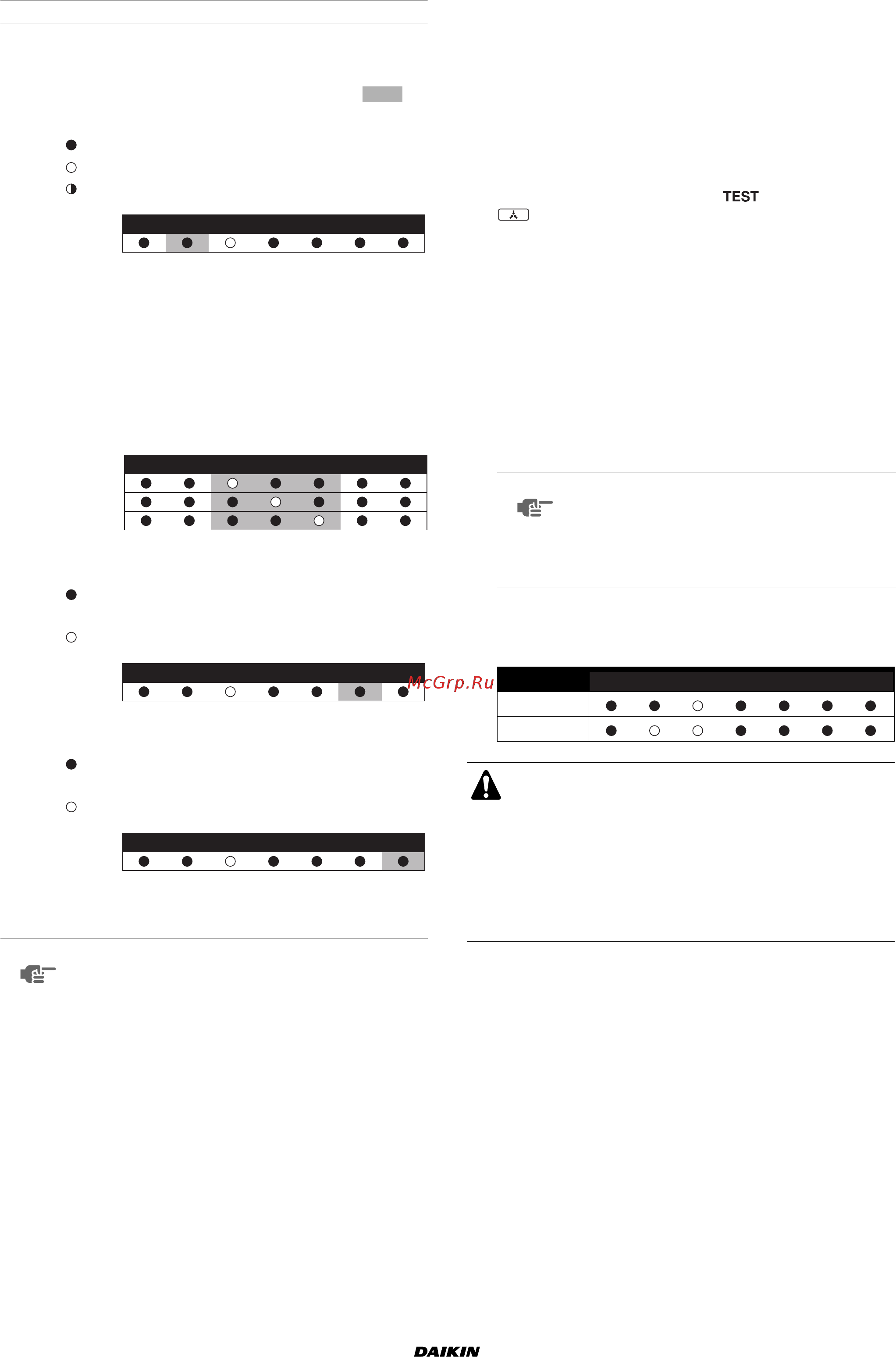

Подтверждение установленного режима
В 1 режиме установки можно проверить следующие
параметры (светодиод H1P не светится)
Смотрите индикацию светодиода в поле, помеченном .
1 Индикация текущего рабочего состояния
- нормально
- ненормально
- идет подготовка или пробный запуск
2 Индикация установки выбора «ОХЛАЖДЕНИЕ/НАГРЕВ»
3 Индикация режима работы с низким уровнем шума
- работа в стандартном режиме (= заводская
установка)
- работа
4 Индикация установки ограничения энергопотребления
- работа в стандартном режиме (= заводская
установка)
- работа
11.4. Пробный запуск
■ Проверьте запорные клапаны
Не забудьте открыть запорные клапаны в трубопроводах
газообразного и жидкого хладагента.
■ После монтажа выполните пробный запуск.
Пока не будет выполнен пробный запуск, на пульте
дистанционного управления будет отображаться код
ошибки «U3» и блоком нельзя будет управлять.
Выполнение пробного запуска
1 Для защиты компрессора не забудьте включить
электропитание за 6 часов до начала работы.
2 Установите 1 режим установки (светодиод H1P не
светится) (см. "1 режим установки" на странице 17).
3 Нажмите кнопку и удерживайте ее в нажатом
положении в течение 5 секунд, когда блок находится в
состоянии остановки. Пробный запуск начнется, когда
замигает светодиод H2P, а на пульте дистанционного
управления появится индикация (пробный запуск) и
(внешнее управление).
На стабилизацию состояния хладагента может
потребоваться до 10 минут, прежде чем запустится
компрессор. Это не является признаком неисправности.
Пробный запуск выполняется автоматически в режиме
охлаждения в течение 15~30 минут.
В зависимости от ситуации во время пробного запуска
громкость звука текущего хладагента и работающего
электромагнитного клапана может увеличиваться.
Автоматически проверяются следующие параметры:
- Проверка на неправильность подключения проводки
- Проверка, открыты ли запорные клапаны
- Проверка заправки хладагента
- Автоматическое определение длины труб
4 После пробного запуска (максимум 30 минут) блок
автоматически останавливается. Проверьте результаты
запуска по светодиодной индикации на наружном блоке.
5 Меры, которые необходимо принять при ненормальном
завершении работы
1. Посмотрите код ошибки на пульте дистанционного
управления.
2. Устраните отклонения от нормы.
(См. инструкцию по монтажу и инструкцию по
эксплуатации, либо обращайтесь к дилеру.)
3. После устранения отклонения нажмите кнопку
и сбросьте код ошибки.
4. Запустите блок еще раз и убедитесь в том, что проблема
решена.
5. Если на пульте дистанционного управления не
отображается ни одного кода ошибки, работу можно начать
через 5 минут.
1 При установке на переключение «ОХЛАЖДЕНИЕ/НАГРЕВ»
отдельной цепью каждого наружного блока (=заводская
установка).
2 Индикация на главном блоке, когда переключение
«ОХЛАЖДЕНИЕ/НАГРЕВ» выполняется наружными
блоками, подключенными в многосистемной комбинации.
3 Индикация на подчиненном блоке, когда переключение
«ОХЛАЖДЕНИЕ/НАГРЕВ» выполняется наружными
блоками, подключенными в многосистемной комбинации.
(*)
(*) Эта установка = заводская установка
ПРИМЕЧАНИЕ
После включения электропитания блок нельзя
запускать до тех пор, пока не погаснет светодиод
инициализации H2P (максимум 12 минут).
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
1
(*)
(*)
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
2
3
L.N.O.P
L.N.O.P
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
DEMAND
DEMAND
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
ПРИМЕЧАНИЕ
Если вы пожелаете прервать пробный запуск,
нажмите кнопку . Блок
поработает еще 30 секунд и затем
остановится. Во время пробного запуска
невозможно остановить блок с пульта
дистанционного управления.
нормально
ненормально
■ Внутренние блоки нельзя проверить по
отдельности. После окончания пробного запуска
проверьте внутренние блоки по отдельности
через пульт дистанционного управления.
■ Во время этой операции светодиодная индикация
изменится. Это нормально.
■ Во избежание неверного толкования индикации
во время работы установите на наружный блок
переднюю панель.
BS4 TEST
BS3 RETURN
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
BS3 RETURN
