Инструкция по монтажу
14
RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
10.5. Требования к цепи силового электропитания
и проводам
Для подключения агрегата должна быть выделена специальная
цепь силового электропитания (см. таблицу ниже). В этой цепи
должны быть установлены необходимые защитные устройства,
а именно размыкатель, инерционные плавкие предохранители
на фазе и детектор утечки на землю.
■ Устанавливая определитель утечки тока на землю,
убедитесь в том, что он совместим с инвертором (устойчив
к электрическому шуму высокой частоты). Это позволит
избежать ложных срабатываний определителя.
■ При подключении силового кабеля к клеммной колодке
электропитания надежно фиксируйте кабель как показано
на рисунке 9.
Электрическое подключение: провода управления и
выбор режима «охлаждение»/«нагрев»
См. рисунок 10.
Последовательный запуск
Подключите наружный блок как показано ниже.
Печатная плата наружного блока (A1P) имеет заводскую
установку «Последовательный запуск возможен».
■ Силовую электропроводку уложите в защитную
трубку.
■ Проследите за тем, чтобы за пределами блока
низковольтная проводка (например, для
дистанционного управления, соединения блоков
между собой и т.п.) не пересекалась с высоко-
вольтной и находилась от нее на расстоянии не
менее 50 мм. Близость проводки эти двух типов
может стать причиной возникновения помех,
сбоев в работе и поломок.
■ Подключайте силовую электропроводку только
к соответствующим клеммам и фиксируйте ее
как описано в разделе "10.4. Подключение
провода силового электропитания и проводов
управления" на странице 13.
■ Проводка, соединяющая блоки, должна фиксиро-
ваться как описано в разделе "10.4. Подключение
провода силового электропитания и проводов
управления" на странице 13.
• Фиксируйте проводку с помощью хомутов так,
чтобы она не соприкасалась с трубами.
• Убедитесь в том, что проводка и крышка блока
электродеталей не выступают за верхнюю
границу корпуса и плотно закройте крышку.
Модель
Фаза и
частота
Напряжение
Плавкие
предохранители
Секция линии
управления
RXYSQ4
1 N~50 Гц 230 В 32 A
0,75~1,25 mm
2
RXYSQ5
RXYSQ6
ПРИМЕЧАНИЕ
■ Сечение силового кабеля необходимо
выбирать в соответствии с местными и
общегосударственными нормами.
■ Сечение кабеля должно отвечать местным и
государственным нормам.
■ Характеристики подключаемого на месте
кабеля силового питания и электропроводки
должны соответствовать нормативу
IEC60245.
■ ТИП ПРОВОДКИ H05VV(*)
*Только для изолированных трубопроводов
(если трубы не изолированы, применяется тип
H07RN-F).
По окончании всех электротехнических работ про-
верьте надежность крепления каждой электродетали
и каждой клеммы внутри блока электродеталей.

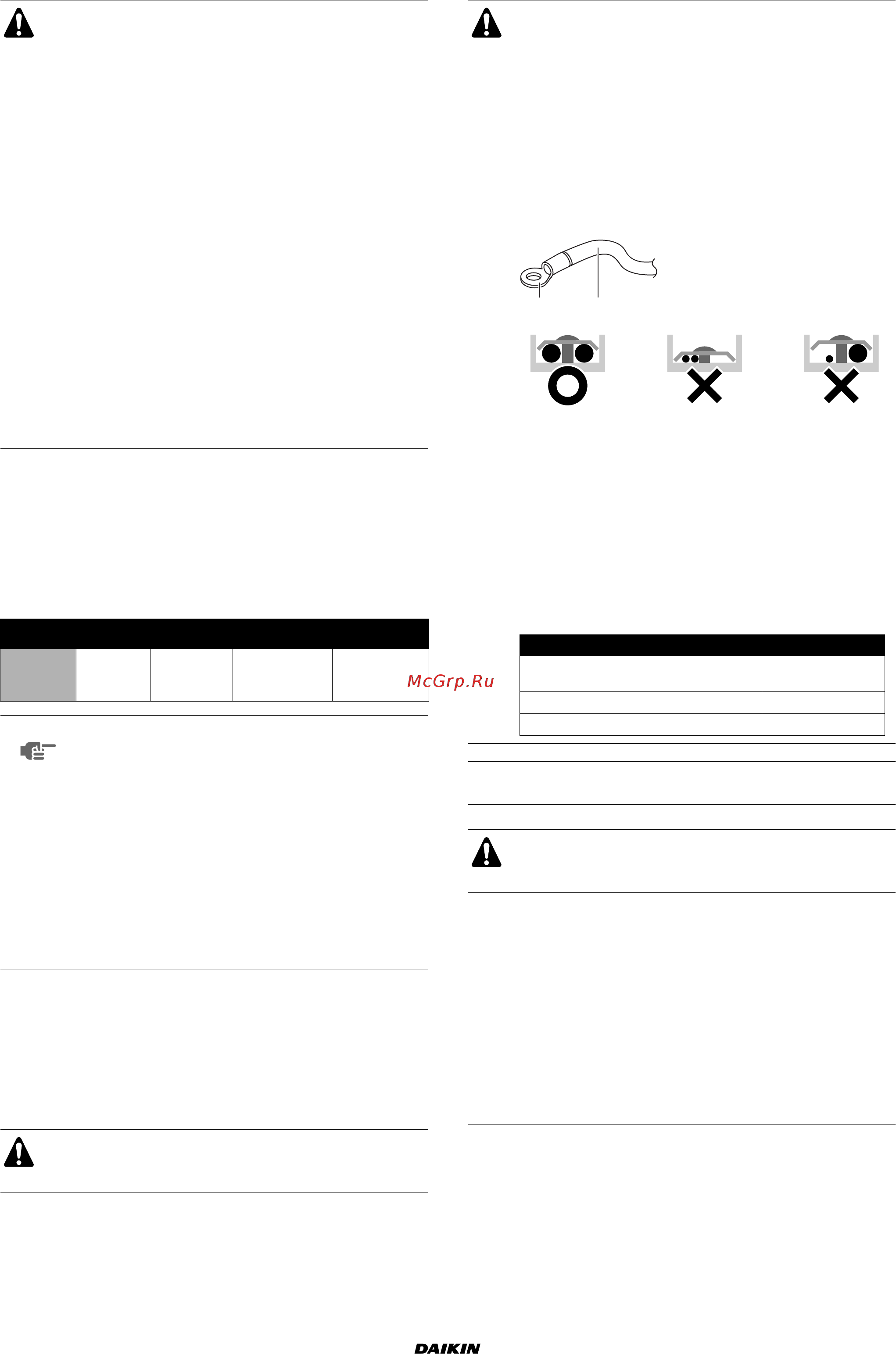

Рекомендации по прокладке электропроводки
Для подключения к клеммной колодке электро-
питания используйте круговые обжимные клеммы.
Если таких клемм нет в наличии, следуйте
приведенным ниже инструкциям.
■ Не подключайте к клеммной колодке электро-
питания провода разной толщины (люфт
в контактах проводки электропитания может
вызвать избыточный нагрев).
■ Подключать провода одинаковой толщины
следует как показано на рисунке ниже.
■ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
■ Для затяжки винтов клемм используйте соот-
ветствующую отвертку. Отвертка с маленькой
головкой сорвет прорези и сделает адекватную
затяжку невозможной.
■ Излишнее затягивание винтов клемм может
привести к их поломке.
■ Моменты затяжки винтов клемм смотрите
в приведенной ниже таблице.
Если при подключении кабеля к клеммной колодке на
плате применить излишнюю силу, это может привести
к повреждению платы.
1 Переключатель «охлаждение»/«нагрев» (не требуется для
агрегатов, работающих только на охлаждение)
2 Печатная плата наружного блока (A1P)
3 Соблюдайте полярность (не требуется для агрегатов,
работающих только на охлаждение)
4 Используйте провода в металлической оплетке
(экранированные) (2 провода) (неполярные)
5 Клеммная колодка (приобретается на внутреннем рынке)
12
1 Круговая обжимная
клемма
2 Провод электропитания
Момент затяжки (Н•м)
M5 (Клеммная колодка
электропитания/провод заземления)
2,39~2,92
M4 (Экранированное заземление) 1,18~1,44
M3,5 (Колодка кабелей управления) 0,79~0,97
