Инструкция по монтажу
20
RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
12.Работа в режиме технического
обслуживания
После включения электропитания блок нельзя запускать до тех
пор, пока не погаснет светодиод инициализации H2P,
указывающий на то, что блок по-прежнему находится
в состоянии подготовки (максимум 12 минут).
Метод вакуумирования
При первичном монтаже это вакуумирование не требуется. Оно
необходимо только в целях ремонта.
1 Когда блок находится в остановленном состоянии и во
2 режиме установки, установите для необходимой функции
B (работа в режиме удаления хладагента/вакуумирования)
значение (ВКЛ).
- После этого не сбрасывайте 2 режим установки до
окончания вакуумирования.
- Светодиод H1P светится и пульт дистанционного
управления отображает (пробный запуск) и
(внешнее управление). Работа будет невозможна.
2 Вакуумируйте систему вакуумным насосом.
3 Нажмите кнопку и сбросьте 2 режим установки.
Метод удаления хладагентас помощью аппарата для удаления
хладагента
1 Когда блок находится в остановленном состоянии и во
2 режиме установки, установите для необходимой функции
B (работа в режиме удаления хладагента/вакуумирования)
значение (ВКЛ).
-Регулирующие клапаны внутренних и наружных блоков
полностью откроются и откроются некоторые
электромагнитные клапаны.
- Светодиод H1P светится и пульт дистанционного
управления отображает (пробный запуск) и
(внешнее управление). Работа будет невозможна.
2 Отключите подачу электропитания на внутренние блоки и
на наружный блок размыкателем цепи. Отключив подачу
электропитания на одну сторону, отключите подачу
электропитания на другую сторону через 10 минут.
В противном случае может произойти сбой в обмене
информацией между внутренними и наружным блоком и
регулирующие клапаны снова полностью закроются.
3 Удалите хладагент с помощью аппарата для удаления
хладагента. Подробную информацию смотрите в инструк-
ции по эксплуатации, прилагаемой к аппарату для удаления
хладагента.
13. Предосторожности при утечке
холодильного агента
(здесь изложены примечания по утечке холодильного агента).
13.1. Введение
Установщик и специалист по эксплуатации должны
принять меры по защите от утечки в соответствии
с местными нормативами и стандартами. Если местных
нормативов на этот счет не существует, можно
руководствоваться приведенными ниже стандартами.
В системе VRV, как и в других системах кондиционирования
воздуха, используется хладагент R-410A. Находясь внутри
системы, холодильный агент R-410A является абсолютно без-
опасным, нетоксичным и непожароопасным веществом. Тем не
менее помещение, в котором устанавливается кондиционер,
должно быть достаточно большим. Большая площадь помеще-
ния поможет избежать превышения максимально допустимого
уровня концентрации хладагента в случае его утечки, а также
превышения соответствующих нормативов, установленных
местными инструкциями и стандартами.
13.2. Максимально допустимый уровень
концентрации
Максимально допустимый уровень концентрации холодильного
агента зависит от объема помещения, в котором может
произойти утечка.
Единица измерения концентрации - кг/м
3
(масса газообразного
хладагента в кг на объем в 1 м
3
занятого им пространства).
Уровень концентрации не должен превышать максимально
допустимый.
По соответствующему европейскому стандарту максимально
допустимый уровень концентрации холодильного агента
R-410A составляет 0,44 кг/м
3
.
Особе внимание следует уделять подвалам и другим
местам, в которых возможно скопление хладагента,
поскольку он тяжелее воздуха.
ON
BS1 MODE
ON

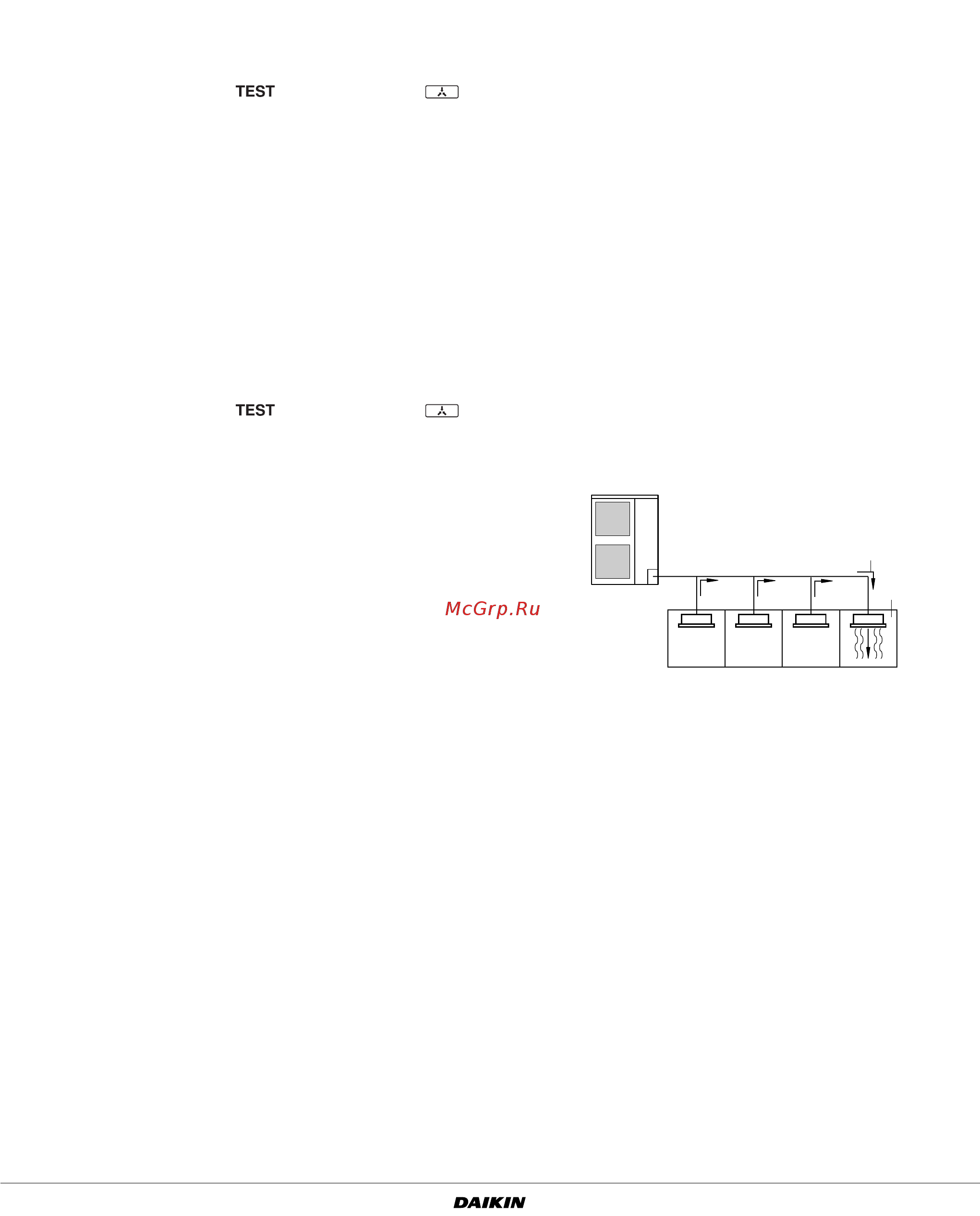

1 направление потока хладагента
2 помещение, в котором происходит утечка (весь холодильный
агент из системы вытекает в помещение)
2
1
