RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
Инструкция по монтажу
5

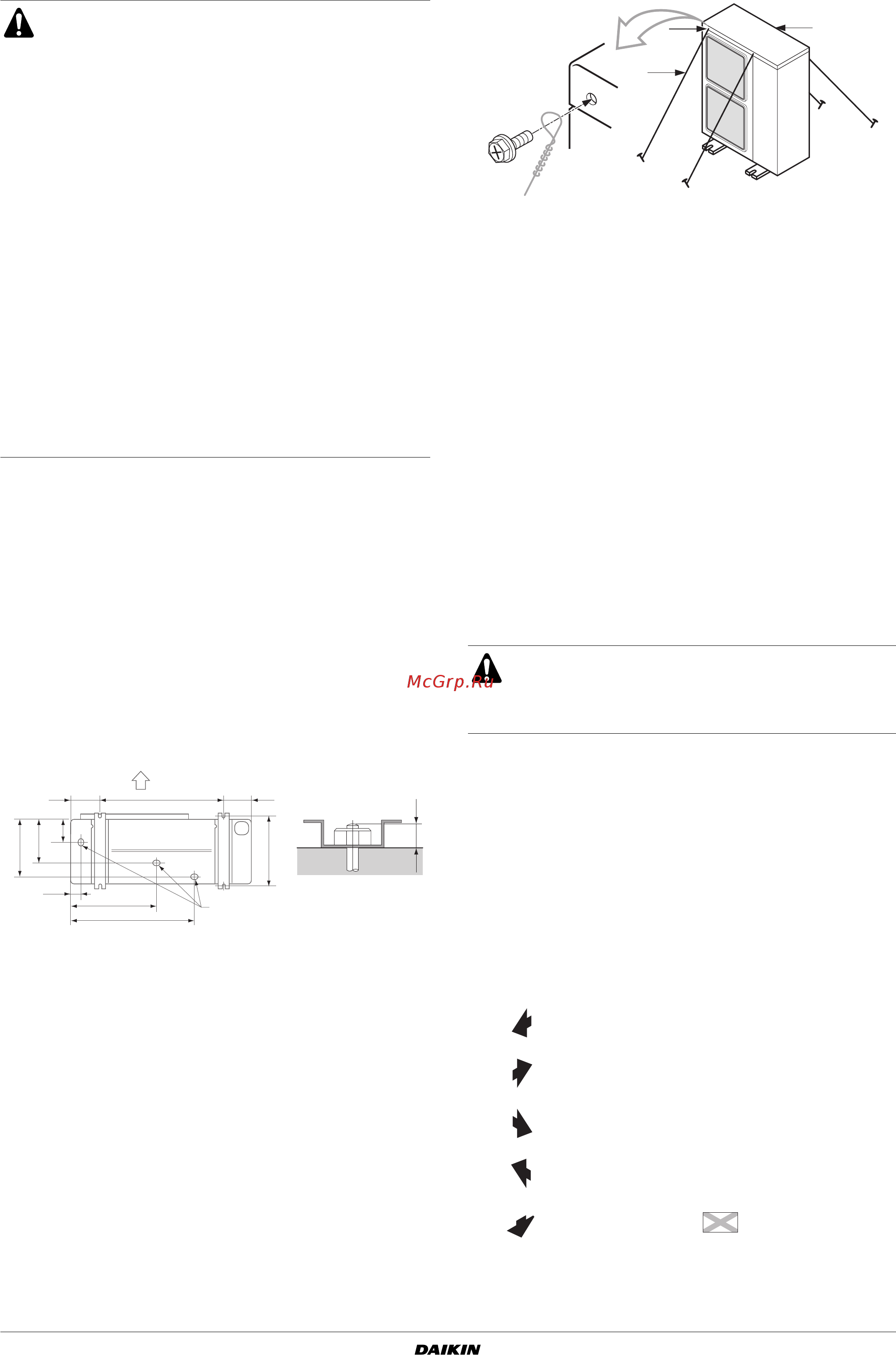

5. Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен блок, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите блок с помощью монтажных винтов, как
показано на рисунке. (Заранее приготовьте четыре ком-
плекта болтов М12, гаек и шайб из имеющихся на местном
рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
5.1. Метод монтажа блока, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
блока, закрепите его так, как показано на рисунке.
■ заготовьте 4 растяжки, как показано ниже
■ отвинтите 4 винта крепления верхней панели блока (А и В
на рисунке)
■ проденьте винты в петли растяжек и снова надежно
затяните их
A расположение двух крепежных отверстий на передней стороне
блока
B расположение двух крепежных отверстий на задней стороне
блока
C проволока: приобретается на внутреннем рынке
5.2. Снятие транспортных прокладок
На ноги компрессора в целях его защиты во время
транспортировки устанавливаются транспортные прокладки
(2 шт., желтые). Снимите их, как показано на рисунке 3 и
описано ниже.
1 Немного ослабьте все крепежные гайки (B).
2 Снимите все транспортные прокладки (C) как показано на
рисунке 3.
3 Затяните все крепежные гайки (B).
6. Свободное пространство,
необходимое для обслуживания
и монтажа
■ На рисунке 4 показано направление подсоединения
выходных трубопроводов с выходом вперед или выходом
вниз. Числовые значения приведены в мм.
■ При прокладке трубопроводов с выходом вниз оставьте
пространство в ≥250 мм справа от блока.
(A) Если блоки не устанавливаются друг на друга (Смотрите
рисунок 4)
Оборудование, описываемое в настоящей инструкции,
может служить источником электрических помех, вы-
зываемых токами высокой частоты. Данное оборудо-
вание соответствует нормативам, утвержденным
в целях обеспечения разумной защиты от электро-
магнитных помех. Тем не менее отсутствие помех
в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудо-
вание и размещать электропроводку на соответст-
вующем удалении от стереофонической аппаратуры,
персональных компьютеров и т.п. (Смотрите
рисунок 2)
В некоторых исключительных случаях необходимо
соблюдать дистанцию в 3 м и более, а также использо-
вать экранированные кабели для магистральной
электропроводки и линии управления.
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
1 Персональный компьютер или радиоприемник
2 Плавкий предохранитель
3 Определитель утечки на землю
4 Пульт дистанционного управления
5 Переключатель режимов «охлаждение»/«нагрев»
6 Внутренний блок
20
140
117
219
289
350
(345-355)
45
140620
612
421
A
B
C
A Компрессор
B Крепежная гайка
C Транспортная прокладка
ВНИМАНИЕ
При работе блока с установленными транспортными
прокладками может генерироваться ненормальный
шум и вибрация.
Препятствие со
стороны забора
воздуха
1
В таких случаях
закройте низ
монтажной рамы во
избежание повторного
всасывания
выброшенного воздуха
Препятствие со
стороны выброса
воздуха
Препятствие с левой
стороны
2
В таких случаях можно
установить только два
блока.
Препятствие с правой
стороны
3
В таких случаях по
высоте L1 ограничений
нет.
Препятствие с верхней
стороны
Такая ситуация
недопустима
✓
Имеется препятствие
C
B
AA
