Daikin RXYSQ4M7V3B [17/26] Рекомендации по монтажу электропроводки
![Daikin RXYSQ4M7V3B [17/26] Рекомендации по монтажу электропроводки](/views2/1706045/page17/bg11.png)
RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
Инструкция по монтажу
13
10.2. Рекомендации по монтажу электропроводки
■ Перед тем, как открыть доступ к электрическим
контактам, обесточьте линию.
■ Используйте только медные провода.
■ Проводка между внутренним и наружным блоком должна
быть рассчитана на 230 В.
■ Не включайте основной выключатель до окончания всех
электромонтажных работ.
Расстояние между контактами главного выключателя на
всех выводах должно составлять не менее 3 мм.
■ Не допускайте пережатия пучка кабелей в блоке.
■ Не допускайте, чтобы электрические кабели касались
трубопроводов (особенно трубопровода высокого
давления).
■ Фиксируйте электропроводку зажимами как показано на
рисунке 9, чтобы она не вступала в контакт с трубами,
особенно на стороне высокого давления.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
■ Устанавливая определитель утечки тока на землю,
убедитесь в том, что он совместим с инвертором (устойчив
к электрическому шуму высокой частоты). Это позволит
избежать ложных срабатываний определителя.
■ Поскольку блок оборудован инвертором, установка
фазокомпенсаторного конденсатора не только ухудшит
коэффициент мощности, но и может стать причиной
ненормального нагрева конденсатора из-за высоко-
частотных волн. Поэтому не устанавливайте
фазокомпенсаторный конденсатор.
■ При проведении электромонтажных работ руководст-
вуйтесь электрической схемой.
■ Всегда подключайте заземление. (Заземление должно
соответствовать местным нормативам.)
■ Не подключайте провода заземления к газовым и канали-
зационным трубам, мачтам освещения и к заземлению
телефонных линий.
•В случае утечки из труб с легковоспламеняющимся газом
может произойти пожар или взрыв.
• Канализационные трубы не дают заземляющего эффекта,
если они изготовлены из твердого пластика.
• Проводка заземления телефонных линий и мачты
освещения в результате значительного увеличения
электрического потенциала станут наиболее вероятным
объектом попадания молнии, что несет в себе серьезную
опасность.
■ В блоке используется инвертор, в результате чего возни-
кает шум, который необходимо подавлять во избежание
создания помех работе других устройств. В результате
утечки тока на внешнем корпусе блока может скапли-
ваться электрический заряд, который необходимо
отводить с помощью заземления.
10.3. Пример подключения проводки системы
(Смотрите рисунок 8)
10.4. Подключение провода силового
электропитания и проводов управления
■ Пропустите провод силового электропитания (включая
провод заземления) через порт для подключения питания
спереди, сбоку или сзади наружного блока.
■ Пропустите провода управления через порт для
подключения кабелей, порт вывода труб или выбивное
отверстие спереди, сбоку или сзади наружного блока.
(Смотрите рисунок 9).

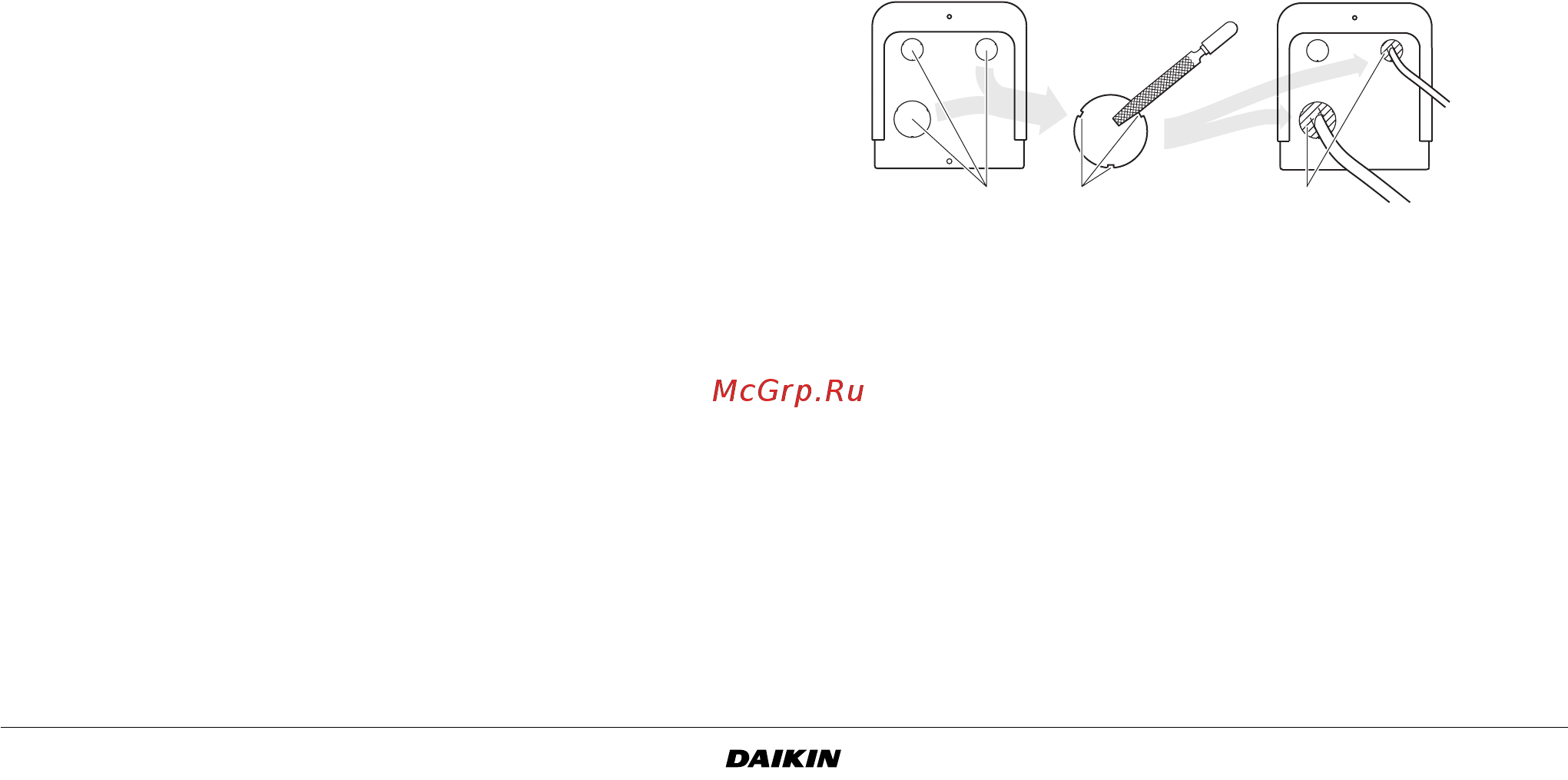

Меры предосторожности при освобождении выбивных
отверстий
■ Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
■ После освобождения выбивных отверстий мы рекомендуем
покрасить их края и прилегающие участки восстанови-
тельной краской во избежание ржавления.
■ Проводя через выбивные отверстия электрические
провода, удалите из отверстий все заусенцы и оберните
провода защитной лентой во избежание повреждения.
■ При наличии вероятности проникновения в систему через
выбивные отверстия мелких животных заткните отверстия
упаковочным материалом (готовится на месте).
1 Питание
2 Определитель утечки на землю
3
Размыкатель по перенапряжению выключателя ответвлений
(предохранитель)
4 Земля
5 Пульт дистанционного управления
A Сзади
B Сбоку
C Спереди
1 Клеммная колодка силового электропитания (X1M)
2 Кабели управления, соединяющие блоки
3 Силовой кабель с проводом заземления (обеспечьте
достаточное расстояние между силовым кабелем и
кабелями управления).
4 Хомут (приобретается на внутреннем рынке)
5 монтажная пластина запорного вентиля
6 Земля
7 Блок электродеталей
8 Силовой кабель
9 Кабель заземления (желто-зеленый)
10 Зафиксируйте кабели управления с помощью хомутов
11 Плата управления
12 Клеммная колодка управления (X1M)
13 Хомут кабеля с медной фольгой
14 Экран
Прикрепите экранировку кабелей управления к медной
фольге хомута.
15 Винт
1 Выбивное отверстие
2 Заусенец
3 Упаковочные материалы
2
3
1
