RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
Инструкция по монтажу
9

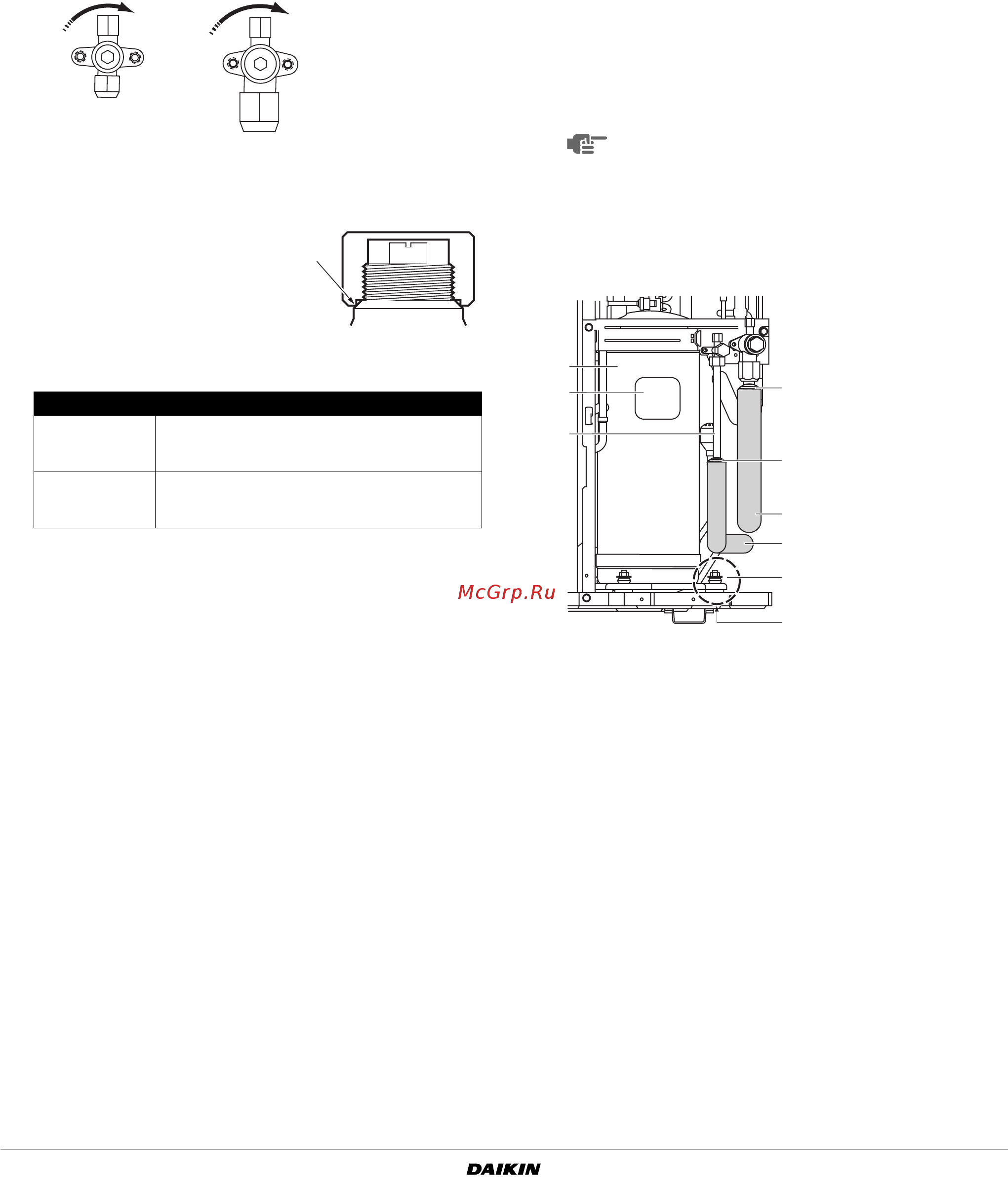

9.3. Как использовать запорный вентиль
Используйте шестигранные гаечные ключи шириной 4 мм и
6 мм.
■ Открытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее против часовой стрелки.
2. Поворачивать штангу следует до упора. Вентиль открыт.
■ Закрытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее по часовой стрелке.
2. Поворачивать штангу следует до упора. Вентиль закрыт.
9.4. Рекомендации по использованию крышки
вентиля
■
В месте, указанном стрелкой,
крышка обеспечивает герметичное
соединение.
Следите за тем, чтобы не
повредить ее.
■ По окончании работы с вентилем обязательно затяните
крышку.
■ После затяжки крышки проверьте, чтобы не было утечки
хладагента.
9.5. Рекомендации по использованию сервисного
порта
По окончании работы установите крышку вентиля на место и
затяните ее.
Момент затяжки: 11,5~13,9 Н•м
9.6. Рекомендации по соединению трубопроводов
и по поводу изоляции
■ Проследите за тем, чтобы ответвления труб внутренних и
наружного блоков не соприкасались с защитной крышкой
клеммой колодки компрессора.
В случае выявления возможности контакта этой крышки
с изоляцией трубопровода жидкого хладагента измените
высоту как показано на рисунке ниже. Также проследите за
тем, чтобы трубопроводы не касались болтов и внешних
панелей компрессора.
■ Если наружный блок установлен выше внутреннего блока,
то возможно следующее:
Вода, конденсируемая на запорном вентиле, может стекать
во внутренний блок. Чтобы этого не произошло, запорный
вентиль необходимо теплоизолировать.
■ Если температура воздуха превышает 30°C, а относи-
тельная влажность выше 80%, толщина изоляционного
материала должна быть не менее 20 мм — тогда на
поверхности изоляционного материала конденсат
скапливаться не будет.
■ Не забудьте изолировать трубопроводы жидкого и
газообразного хладагента, а также их ответвления.
(максимальная температура, до которой может нагреться
трубопровод газообразного хладагента, составляет около
120°C; используйте изоляционный материал, рассчитанный
на эту температуру).
Направление закрытия
Трубопровод
жидкого
хладагента
Трубопровод
газообразного
хладагента
Момент затяжки
Трубопровод
жидкого
хладагента
13,5~16,5 Н•м
Трубопровод
газообразного
хладагента
22,5~27,5 Н•м
На открытых трубах может скапливаться
конденсат, а прикосновение к ним может привести
к ожогам
2
1
3
5
5
A
4
4
6
1 Компрессор
2 Защитная крышка
клеммной колодки
3 Трубопроводы
наружного и
внутренних блоков
4 Закупорка и т.п.
5 Изоляционный
материал
(приобретается на
внутреннем рынке)
6 Болты
A Будьте осторожны
с соединениями
труб, болтов и
внешней панели
