RXYSQ4~6M7V3B
Система кондиционирования VRVII-S
4PW17806-1A
Инструкция по монтажу
15
Установка режима «охлаждение»/«нагрев» (только для
блоков с тепловым насосом)
1 Установка режимов «охлаждение»/«нагрев» с пульта
дистанционного управления, подключенного к внутреннему
блоку.
Оставьте переключатель (DS1) на плате наружного блока
в положении IN/D UNIT, установленном производителем.
(Смотрите рисунок 11).
2 Установка режима охлаждения/нагрева при помощи
переключателя охлаждения/нагрева.
Подключите пульт управления (в комплект поставки не
входит) к клеммам A/B/C и установите переключатель (DS1)
на плате наружного блока (A1P) в положение OUT/D UNIT.
(Смотрите рисунок 12).
Проводка, идущая из внутренних блоков, должна быть
подключена к клеммам F1/F2 (внутренний-наружный)
платы наружного блока.
После монтажа соединительных проводов внутри блока
обмотайте их вокруг трубопроводов газообразного
хладагента с помощью отделочной ленты как показано на
рисунке 14.
Для вышеупомянутой проводки используйте виниловые шнуры
с экраном от 0,75 до 1,25 мм
2
или двухжильные кабели
(трехжильные кабели можно использовать только для пульта
дистанционного управления переключением между режимами
«охлаждение»/«нагрев»).
11. Перед началом работы
11.1. Меры предосторожности при
техобслуживании
1 Пульт дистанционного управления
1 Переключатель режимов «охлаждение»/«нагрев»
В целях снижения уровня шума во время работы
необходимо дополнительно установить адаптер внеш-
него управления наружным блоком (DTA104A61/62).
Более полную информацию можно посмотреть
в инструкции по монтажу адаптера.
Убедитесь в том, что подключение блоков прово-
дилось проводами, длина которых находится
в пределах, указанных ниже. Если длина кабеля
соединения блока с блоком выходит за эти
пределы, возможны сбои в работе.
Максимальная длина проводов: 1000 м
Общая длина проводов: 2000 м
Максимальное число ответвлений: 9
Допустимо до 9 ответвлений для межблочных
кабелей. Номер устанавливается после ответ-
вления. (Смотрите рисунок 13).
Никогда не подавайте электропитание на
контакты межблочной связи. Иначе вся система
может выйти из строя.
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Проводка, соединяющая блоки между собой
4 Изолятор
5 Отделочная лента
1 Ответвление
2 Подответвление
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при проведении
технического обслуживания оборудования
инвертора
Во избежание поражения током высокого
напряжения не прикасайтесь к находившимся под
напряжением деталям в течение 10 минут после
отключения питания.

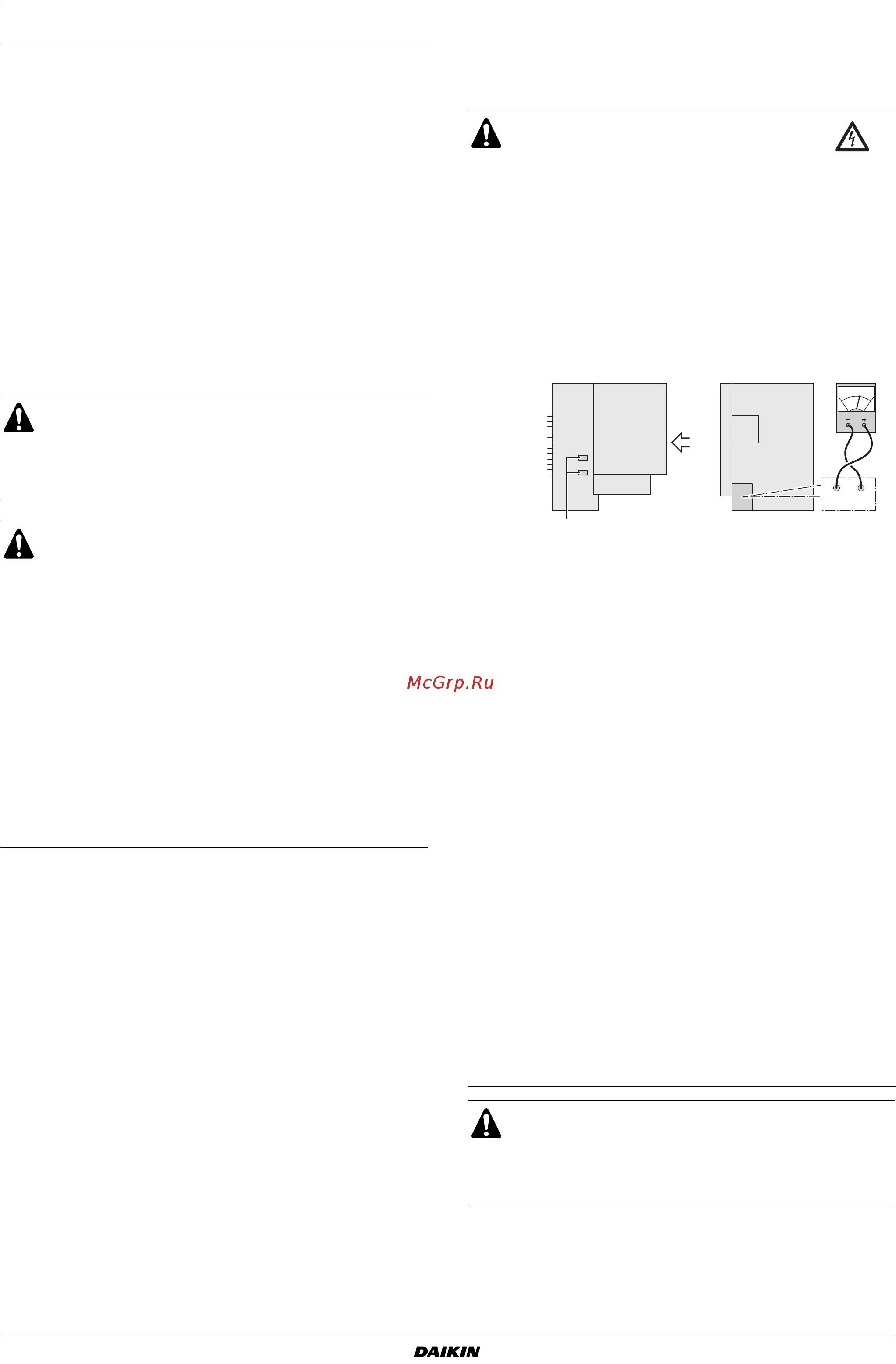

Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь в
том, что напряжение емкости в основной цепи
составляет не более 50 В постоянного тока.
Перед проведением работ по техническому
обслуживанию убедитесь в том, что
электропитание отключено. Нагреватель
компрессора может работать даже в режиме
остановки.
Обратите внимание на то, что некоторые отделы
коробки электрических компонентов очень
горячие.
Во избежание повреждения печатной платы
сначала снимите статическое электричество,
прикоснувшись рукой к металлической детали
(например, к запорному клапану). Затем снимите
разъем.
Измерив остаточное напряжение, снимите разъем
наружного вентилятора.
Следите за тем, чтобы не прикоснуться к
токопроводящей части.
Наружный вентилятор может вращаться из-за
сильного ветра, что приведет к зарядке
конденсатора. Это может привести к поражению
электрическим током.
После проведения технического обслуживания не
забудьте подключить обратно разъем вентилятора.
Иначе блок может выйти из строя.
Соблюдайте меры предосторожности!
Прикоснитесь рукой к металлической детали
(например, к запорному клапану), чтобы снять
статическое напряжение и защитить печатную плату
перед проведением технического обслуживания.
C+ C-
A3P A2P
L1R
B
1 AB
1 Соединения вентилятора наружного блока
A Вид спереди
B Вид B
