Biostar Z490GTA EVO Версия 5.0 [101/133] 3 風扇接頭

10 | 第二章: 硬體安裝

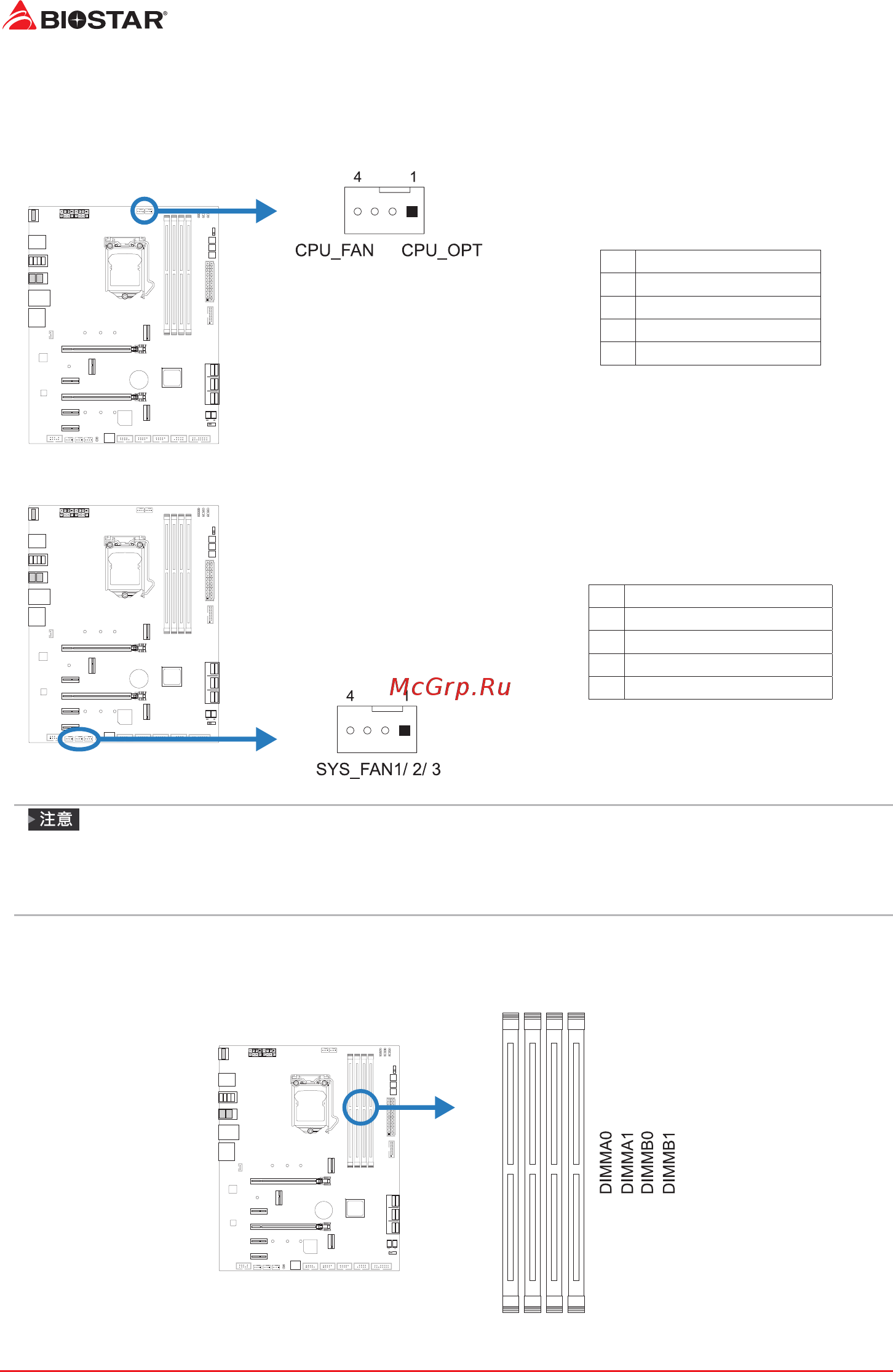

2�3 風扇接頭

此風扇接頭支援電腦上設置的冷卻風扇，風扇電纜和連接器可能因風扇製造商而有差異。

CPU_FAN: 風扇接頭/ CPU_OPT: CPU 水冷接頭

針定義

1 接地

2 +12V

3 FAN RPM rate sense

4 AI Fan Control (By Fan)

SYS_FAN1/ SYS_FAN2/ SYS_FAN3: 系統風扇接頭

針定義

1 接地

2 +12V

3 FAN RPM rate sense

4 AI Fan Control (By Fan)

CPU_FAN，CPU_OPT，SYS_FAN1/ 2/ 3支援4個針腳和3針腳接頭；接線時請注意紅線是正級需

接到第二個針腳，黑線接地需接到接地針腳。

CPU風扇接頭(CPU_OPT)：支援水冷風扇和CPU風扇。

2�4 系統記憶體

DDR4記憶體模組
