第二章: 硬體安裝 | 11
Z490GTA EVO

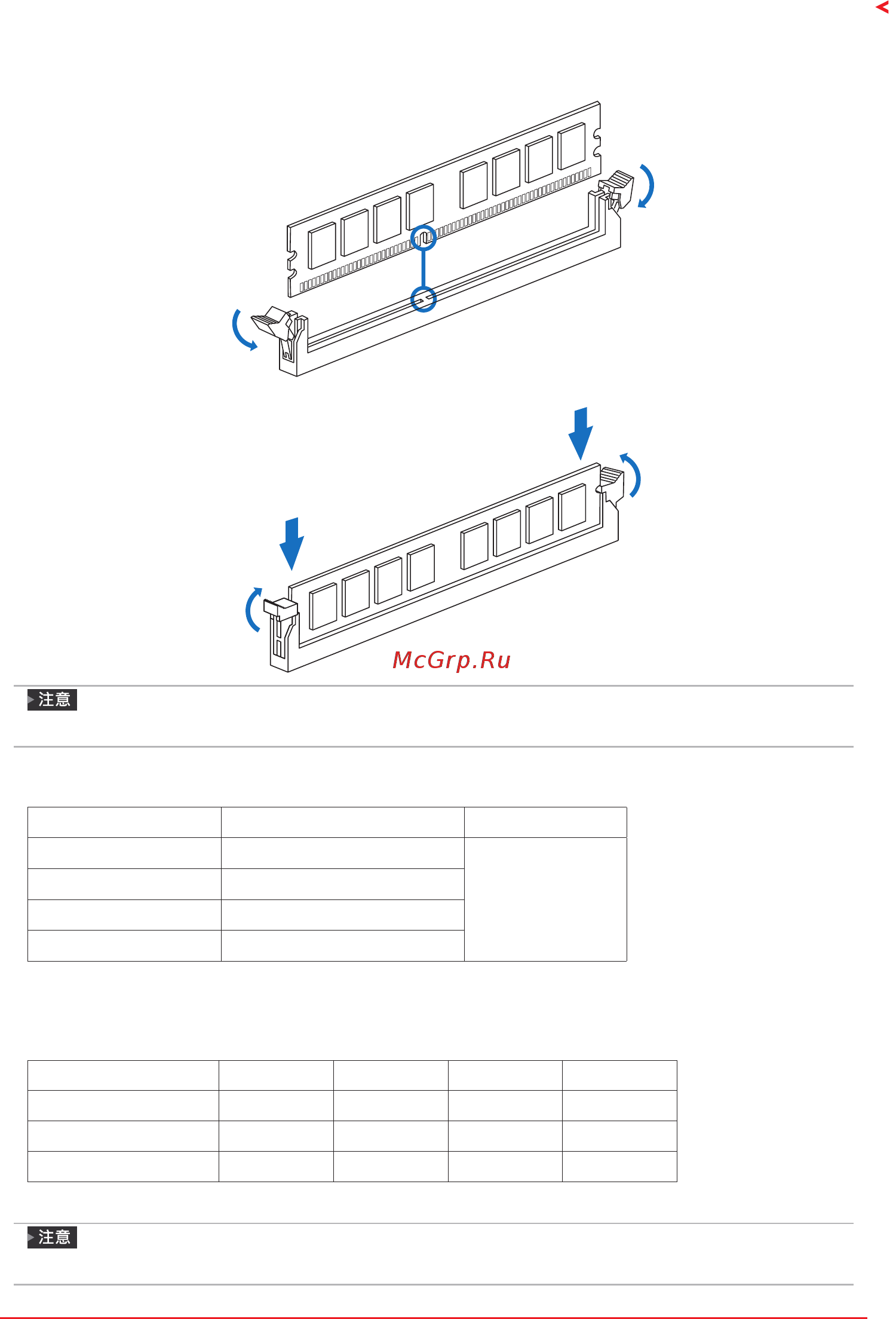

步驟1: 向外按壓固定夾以解鎖DIMM插槽。 對準插槽上的DIMM，以使DIMM上的槽口
與插槽上的缺口符合。
步驟2: 垂直將DIMM牢固地插入插槽，直到固定夾扣跳回原位，並且DIMM正確就位。
»
如果DIMM未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。
記憶體容量
DIMM插槽位置 模组 總記憶用量
DIMMA0 4GB/8GB/16GB/32GB
最大為 128GB.
DIMMA1 4GB/8GB/16GB/32GB
DIMMB0 4GB/8GB/16GB/32GB
DIMMB1 4GB/8GB/16GB/32GB
雙通道記憶安裝
為啓動主板雙通道功能，使用記憶體模組必須符合以下要求： 成對安裝相同密度的記憶
體模組。如下表所示
雙通道狀態 DIMMA0 DIMMA1 DIMMB0 DIMMB1
Enabled O X O X
Enabled X O X O
Enabled O O O O
(“O”表示記憶體已安裝，“X ”表示記憶體未安裝。)
»
當安裝多個記憶模組時，我們建議使用相同品牌和容量的記憶體於主板上。
