第二章: 硬體安裝 | 19

Z490GTA EVO

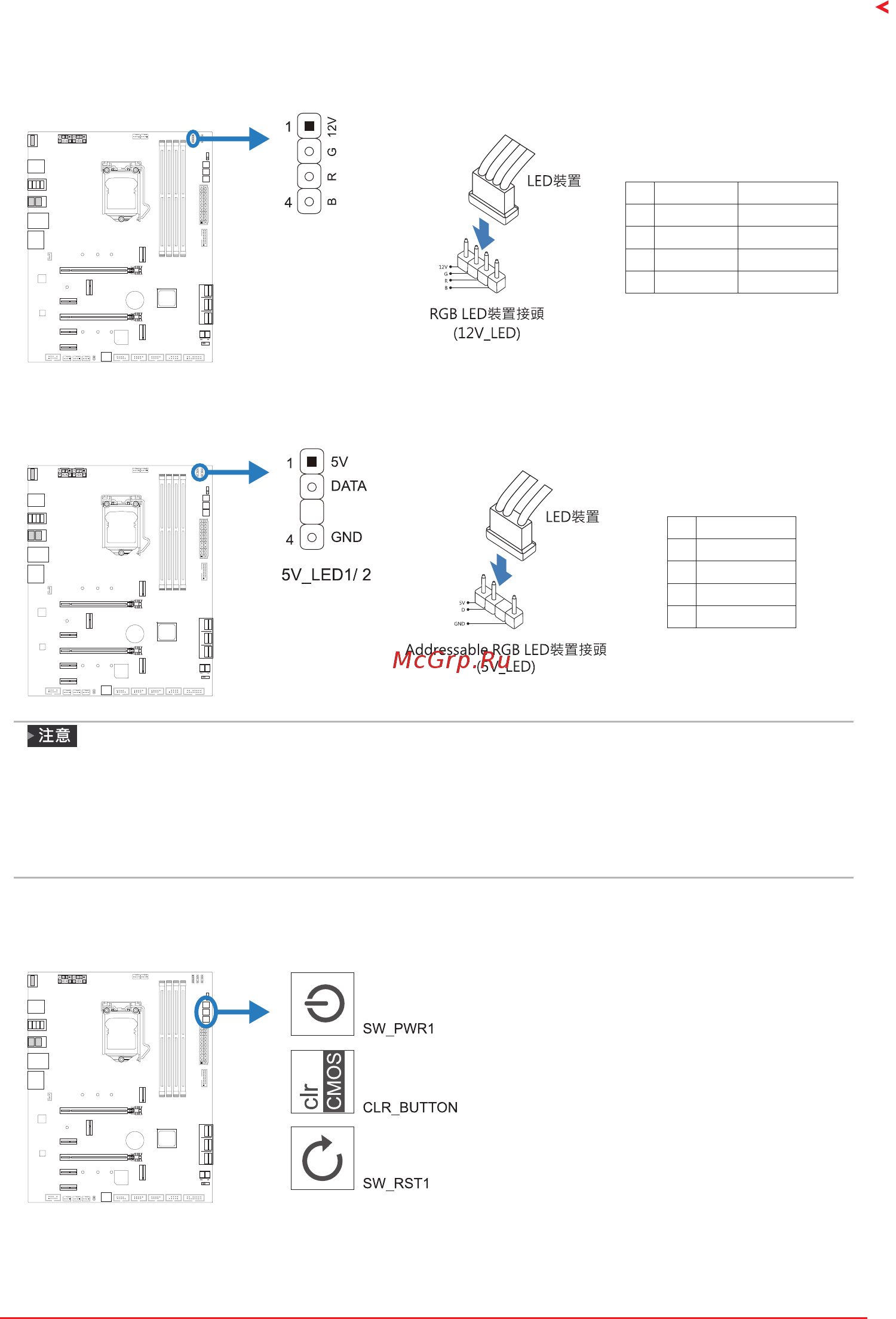

12V_LED: RGB LED裝置 (5050 SMD) 接頭

此接頭提供12V電源與RGB控制訊號，可連接RGB LED裝置(5050 SMD)。

針電纜顏色定義

1 12V (黑色) VCC12

2 G (綠色) LED_GREEN

3 R (紅色) LED_RED

4 B (藍色) LED_BLUE

5V_LED1/ 5V_LED2: Addressable RGB LED裝置 (WS2818B) 接頭

此接頭提供5V電源與數據控制訊號，可連接ARGB LED裝置 (WS2818B)。

針定義

1 VCC5

2 數據

3 N/A

4 接地

請確保並正確的將針腳連接至LED裝置，錯誤的連接可能會損壞您的LED裝置或主板。

12V_LED接頭支援5050 RGB LED燈條，最大輸出功率為3A（12V）。

5V_LED接頭最多可支援300個LED WS2818B Addressable RGB LED燈條，最大輸出功耗為

3A (5V)。

請使用Vivid LED DJ軟體控制LED。有關詳細的軟體設定訊息，請參閱第3.3章。

2�8 智能開關/指示器/LED燈

觸控按鈕

CL_CMOS_BTN：

內鍵清空CMOS數據按鈕。將按鈕按

1~2秒加載BIOS預設值。

Reset：

輕觸此按鈕以重啓系統。

Power：

輕觸此按鈕以開啓或關閉系統。
