12 | 第二章: 硬體安裝

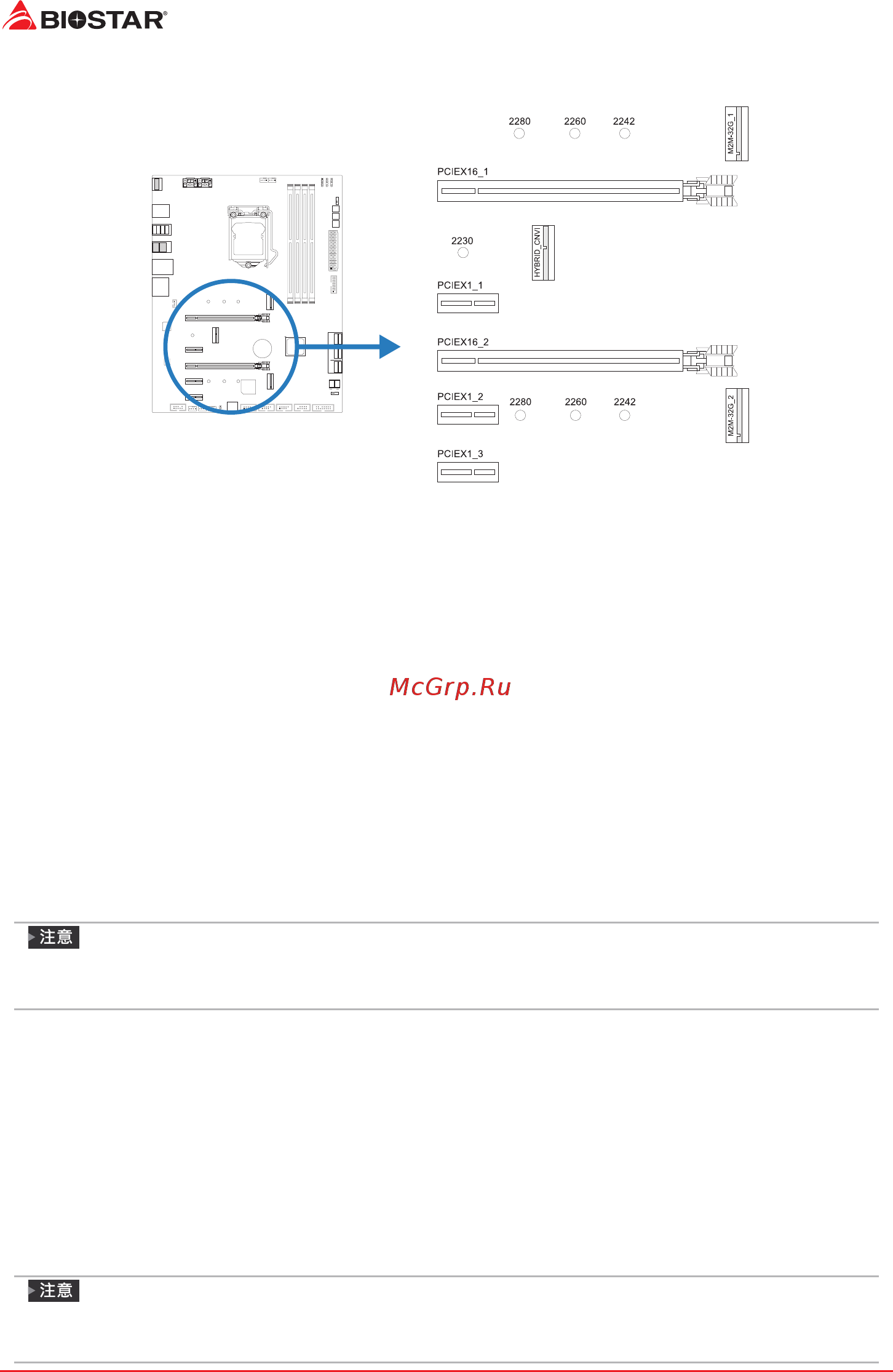

2�5 擴充插槽

PCIEX16_1/PCIEX16_2: PCI-Express Gen3 x16 插槽

• 符合PCI-Express 3.0規範。

• 同時使用兩個插槽最大頻寬為每個插槽16GB/s，總頻寬為32GB/s。

PEX1_1/ PEX1_2/ PEX1_3: PCI-Express Gen3 x1 插槽

• 符合PCI-Express 3.0規範。

• 每個資料傳輸頻寬高達1GB/s；總頻寬為2GB/s。

M2M-32G_1/ M2M-32G_2: M�2 (M Key) 插槽

• M.2插槽支援2242/2260/2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確

的位置, 支援NVMe & AHCI SSD。

• 支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen3 x4模組 (32Gb/s)。

• 支援PCIe RAID 0, 1 & Intel® 快速儲存技術, Intel® Optane技術。

HYBRID_CNVI: M�2 (E Key) 插槽 (不提供M�2 (E Key) Wi-Fi卡)

• 支援M.2插槽2230類型模組。

• 支援WiFi、Bluetooth and Inte® CNVi。

當安裝SATA SSD模組於M2M_32G_1插槽時，SATA_3U接頭將會被禁用。

當安裝SATA SSD模組於M2M_32G_2插槽時，SATA_3L接頭將會被禁用。

安裝擴充卡

請參照以下步驟安裝擴充卡：

• 安裝擴充卡前請閱讀擴充卡的相關指示說明。

• 打開電腦機箱後蓋，移除螺絲和插槽支架。

• 將擴充卡按照正確的方向插入插槽，直到擴充卡完全固定住。

• 用螺絲將擴充卡的金屬支架固定到機箱後置面板。(僅安裝顯示卡時適用此步驟)

• 將電腦機箱後蓋閉合。

• 開機。如有必要，可為擴充卡更改 B I O S 設定。

• 安裝擴充卡的驅動。

請注意，如果要安裝或卸下螺絲，則需要使用M2型螺絲起子。建議不要使用不符合規格的螺絲

起子，否則可能會造成螺絲損壞。
